DIN Ethergate Mk2

With 2U bi-directional Ethernet to DMX conversion with Art-RDM, or 4U Overdrive Mode for DMX500K (compatible fixtures only), PoE or flexible 12-24v DC input, the DIN Ethergate Mk2 allows for fast deployment of DMX systems and is compatible with a wide range of devices.

SKU: 71031

Overview
Features
Connectivity
Specifications
Resources

新一代以太网到 DMX/RDM 网关

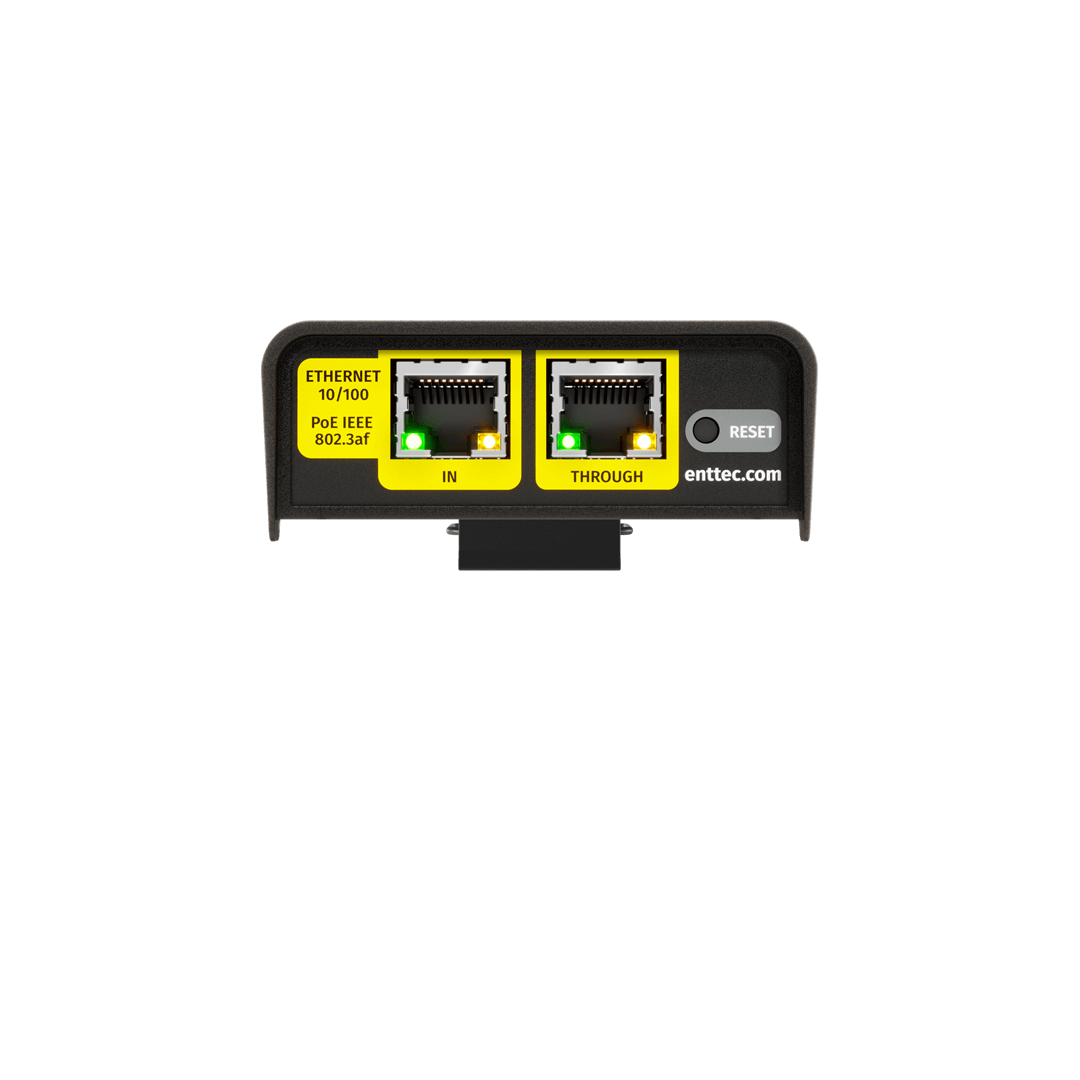

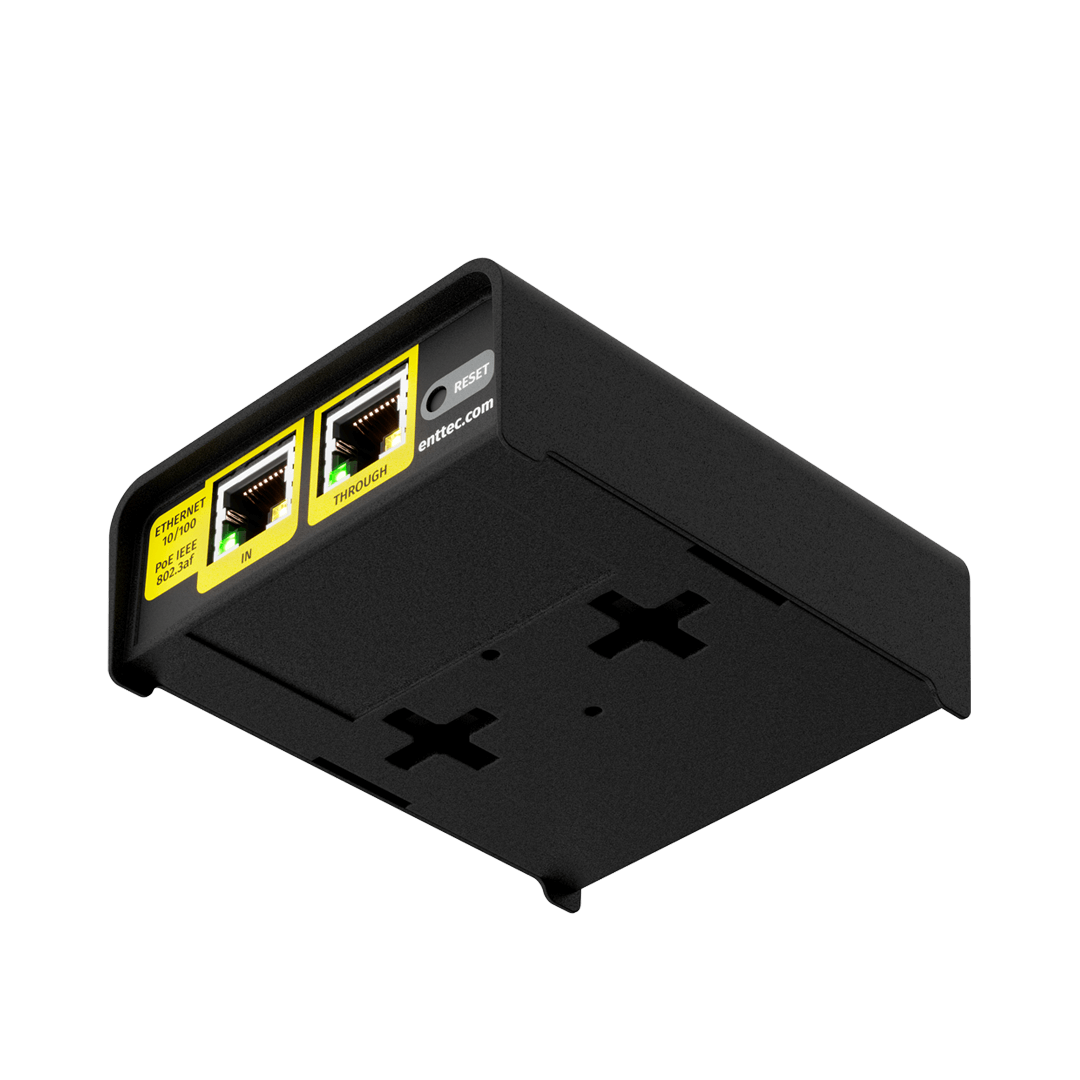

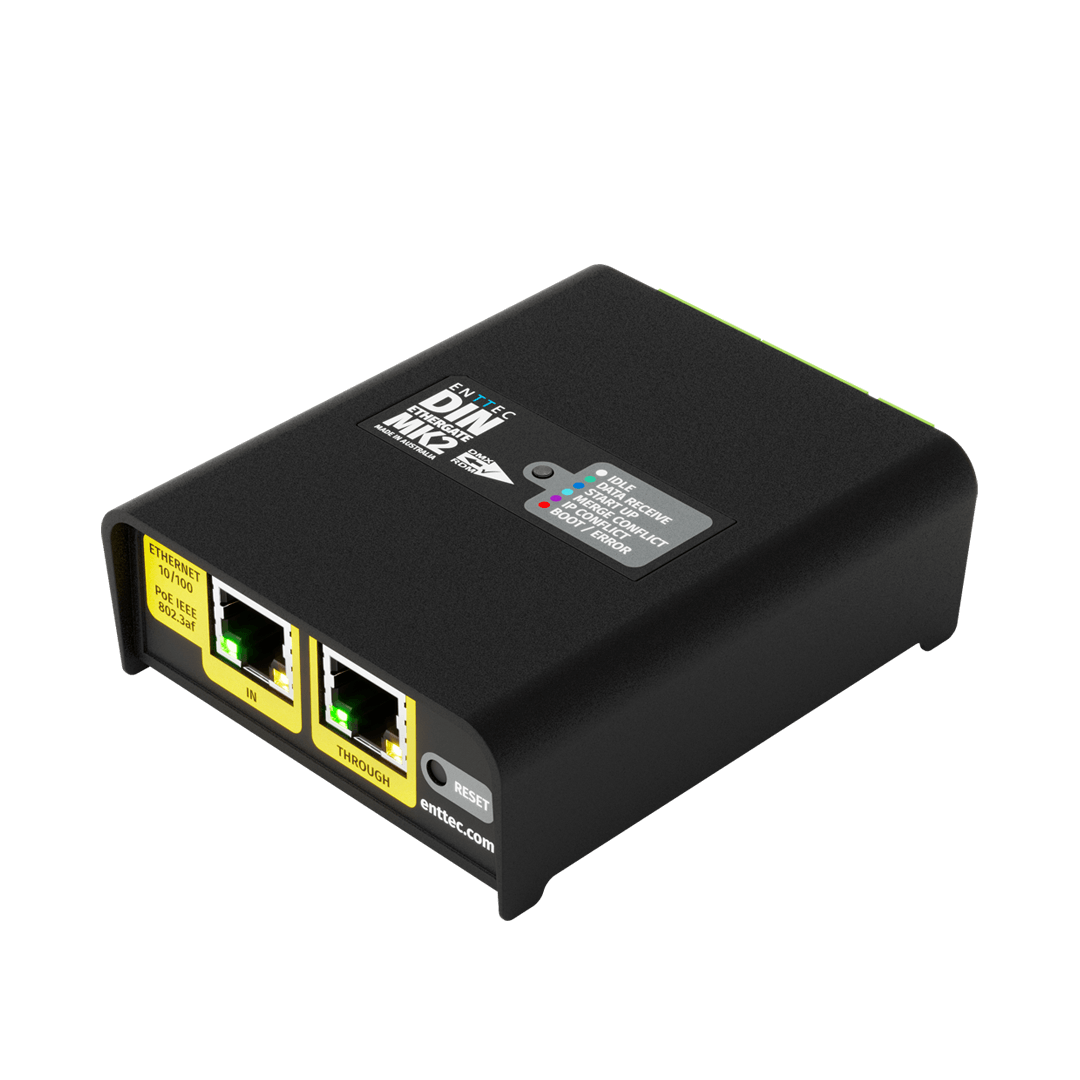

DIN Ethergate Mk2是一款可靠的DMX节点设备，专为建筑、商业或娱乐项目而设计。它支持两个双向DMX到DMX512 – A转换的域，并具备ArtRDM支持功能。在超速模式下，每个端口能够以500Kbps的速率控制多达1024个通道（仅适用于与DMX500K兼容的灯具）。它配有两个以太网端口，其中一个具备以太网供电（PoE）功能，可轻松实现菊花链连接。同时，其配置和固件更新可通过本地主机网络界面进行管理。它采用纤薄的4个DIN模块外壳，提供了灵活的安装选项，并且通过可插拔接线端子实现了便于用户操作的布线方式。

配置是通过本地主机网络界面来进行管理的，这样做既能简化调试和更新操作，又能让网络中的任何一台计算机都可以对 DIN Ethergate Mk2 进行配置。

所有 ENTTEC 以太网硬件均支持 sACN 同步以及 ArtSync，以便在从同一源接收 Art-Net 时，能针对所有输出端口并在整个安装范围内完全同步 Art-Net 数据

可使用 IEEE 802.3af 以太网供电（PoE）标准或直流 12 至 24 伏输入来为 DIN Ethergate 供电。注意：当进行串联式菊花链连接时，只有第一个设备会接收以太网供电。后续设备各自需要以太网供电注入器才能通过以太网端口获得供电。

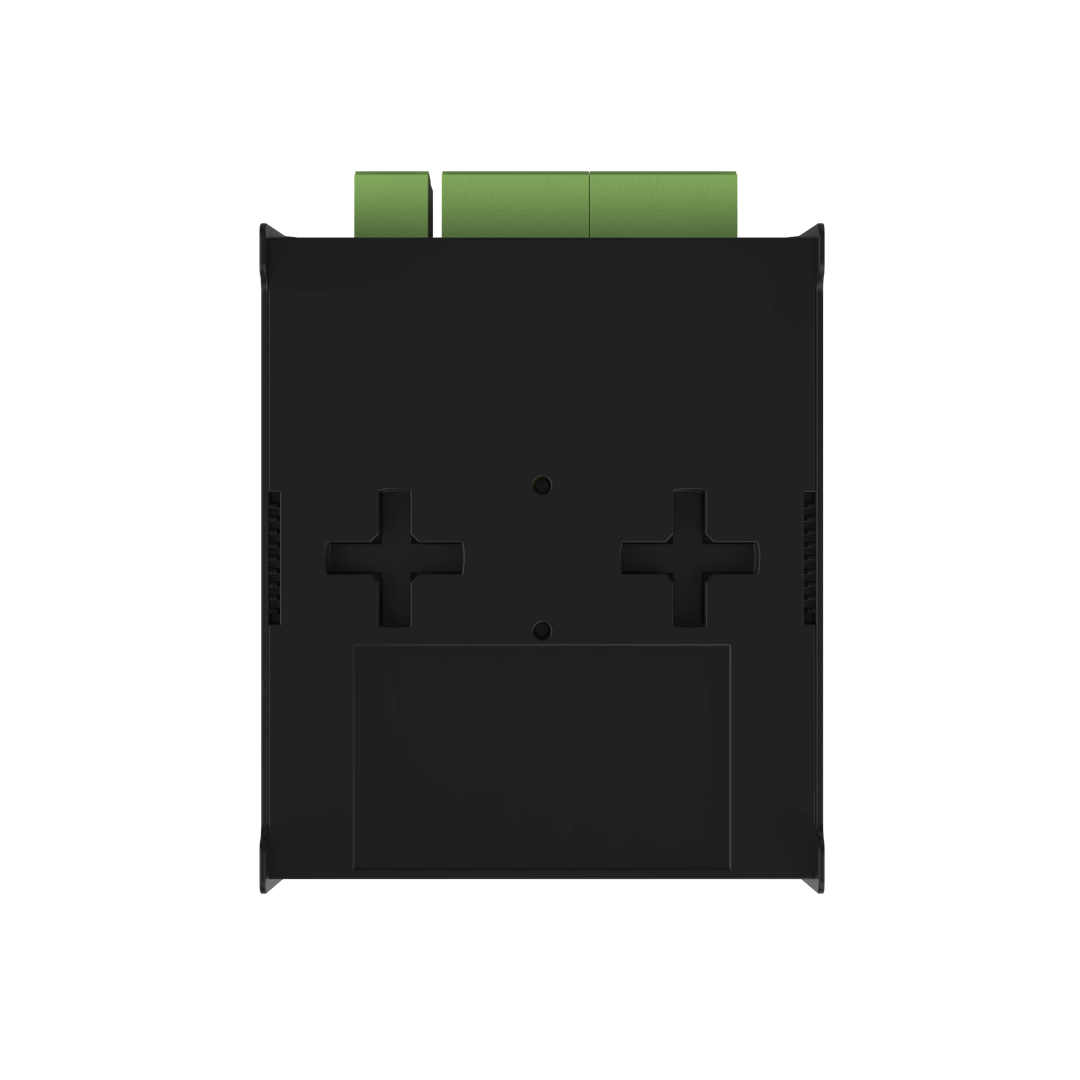

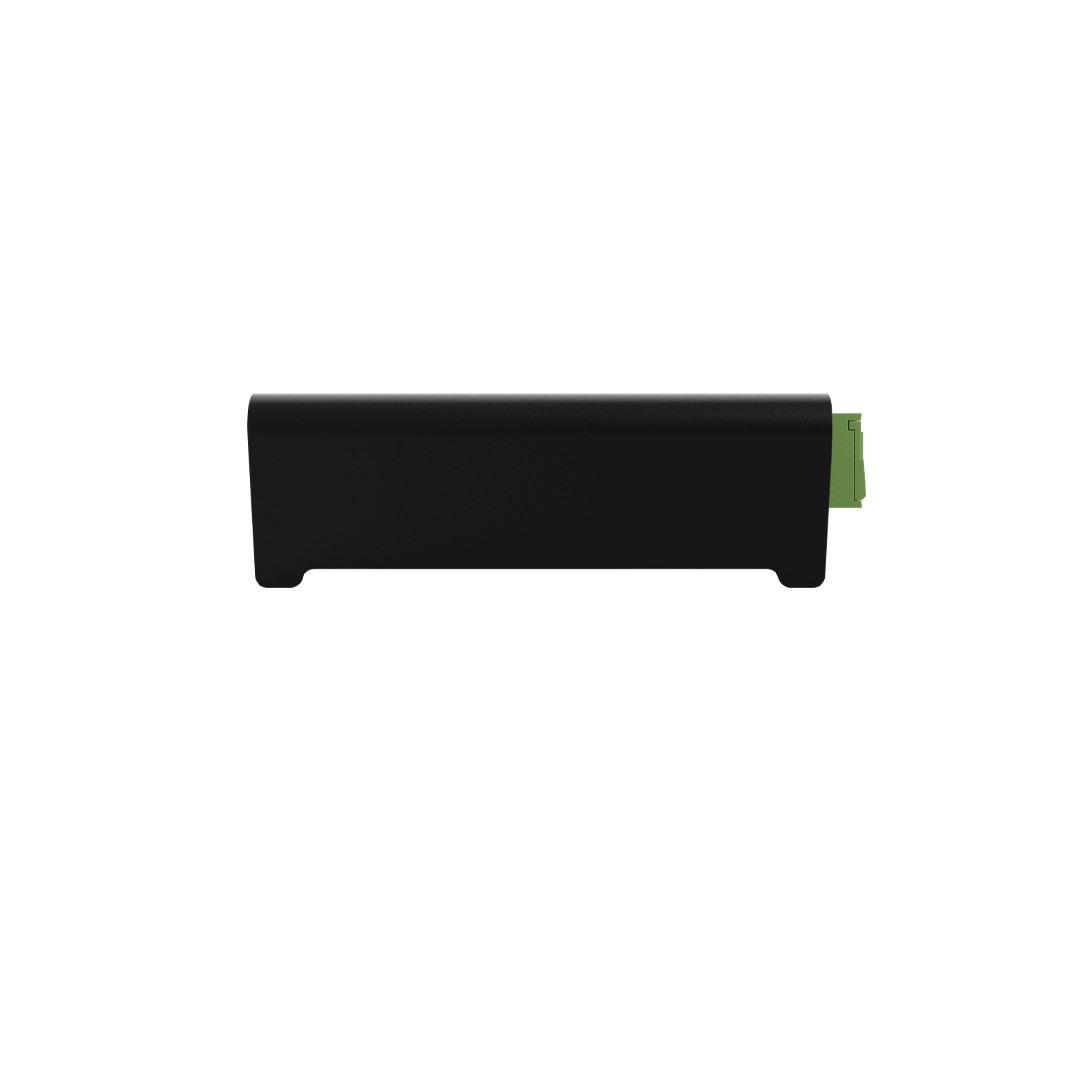

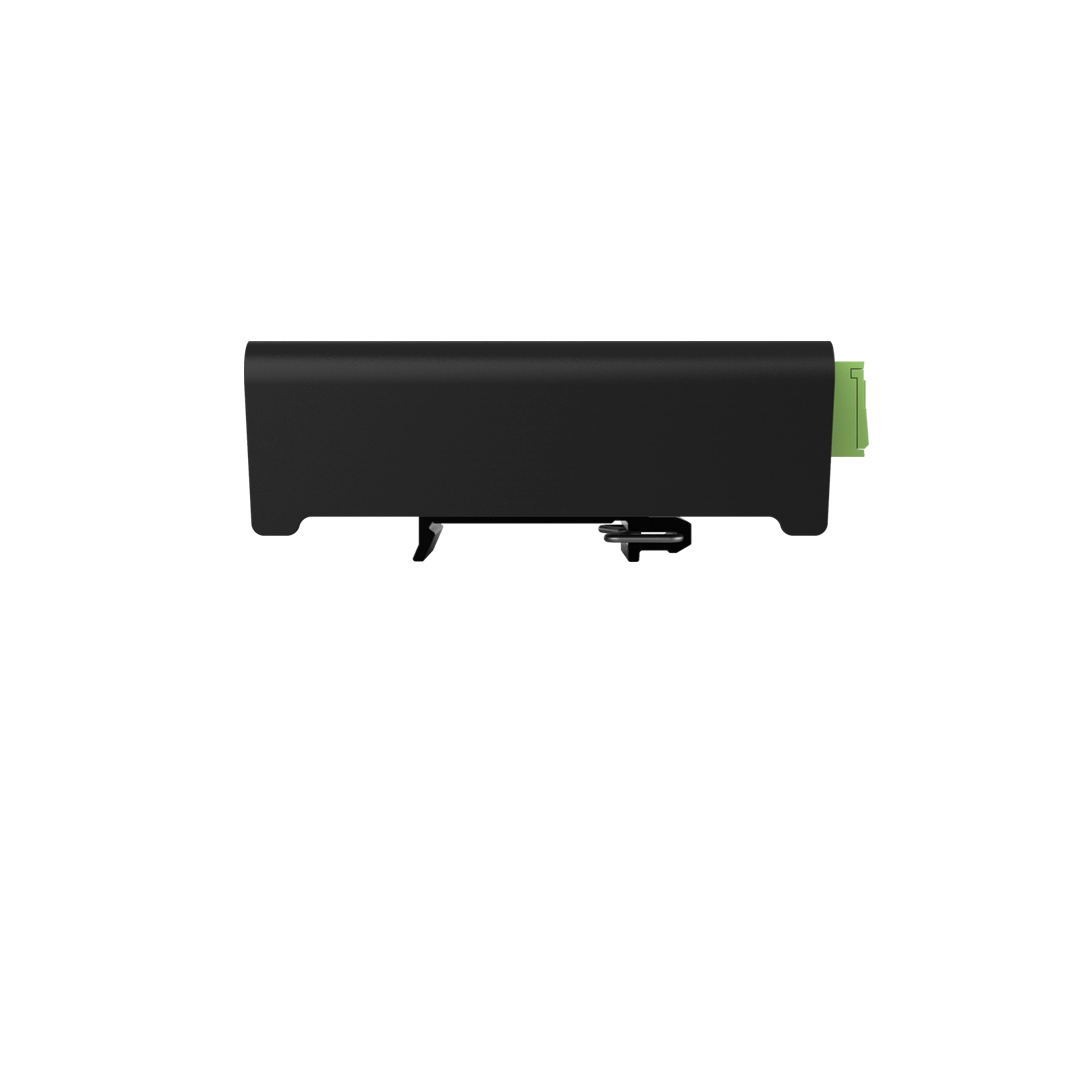

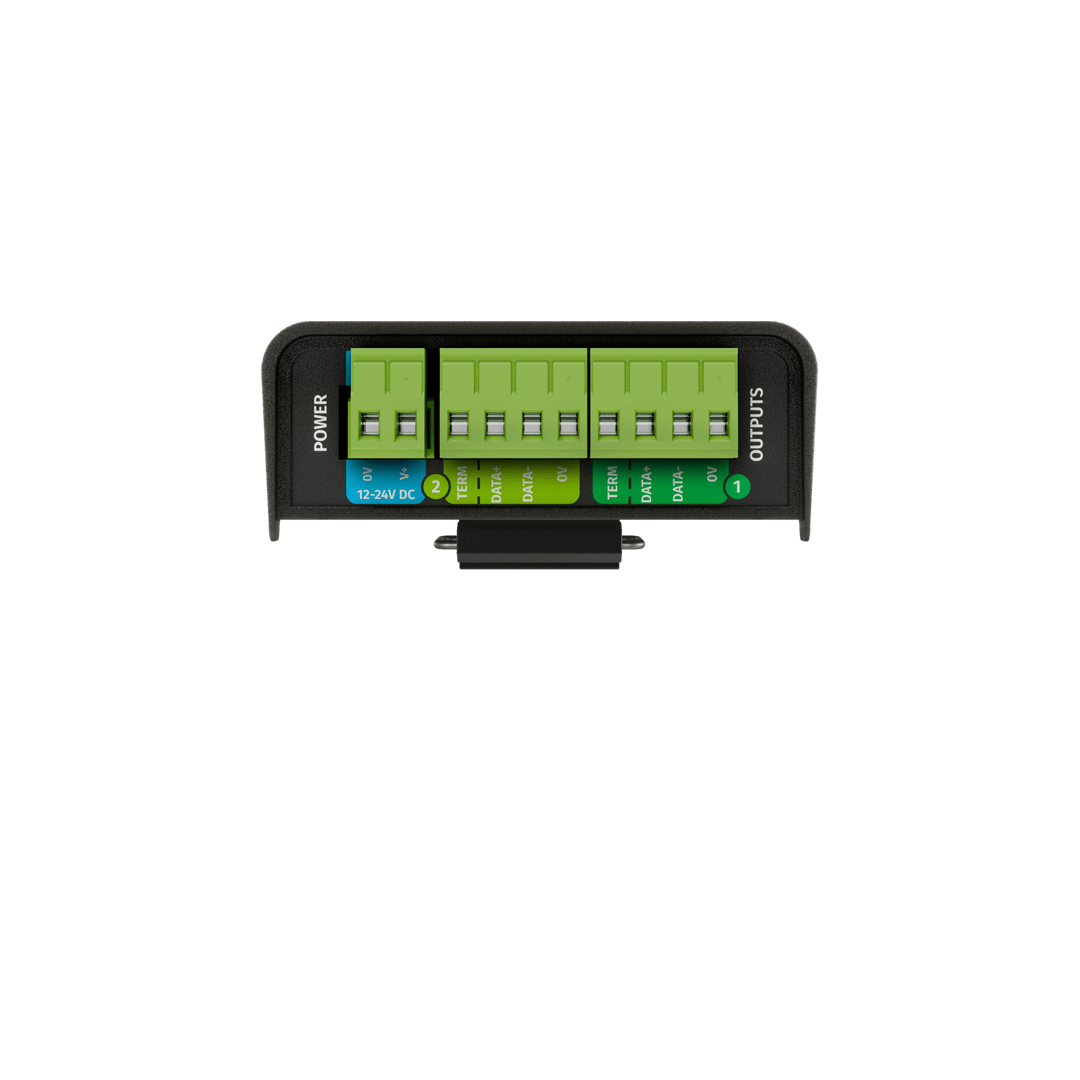

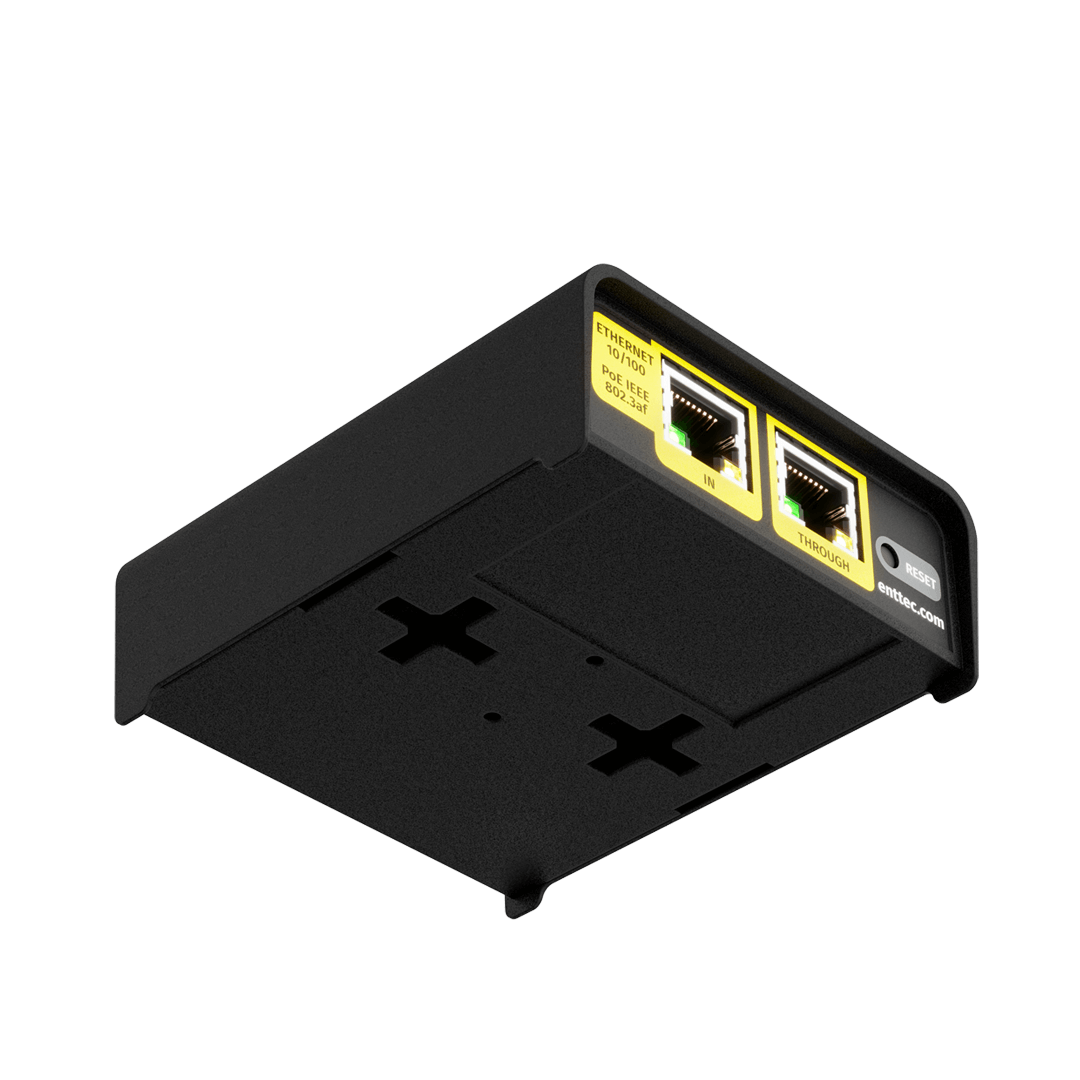

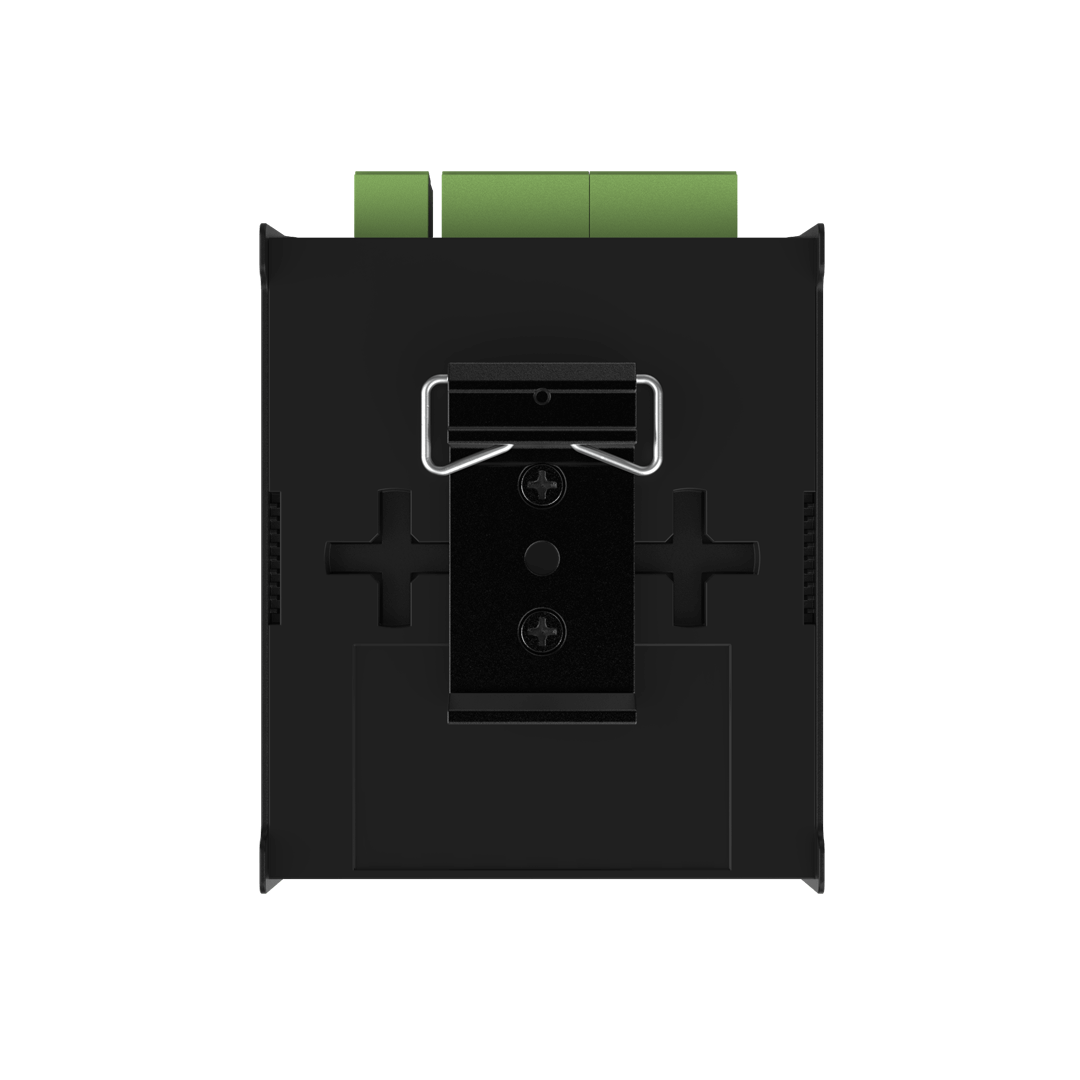

DIN Ethergate MK2采用4个DIN模块的电绝缘外壳，其纤薄的外形带有一个DIN导轨夹，能够将其固定在TS35 DIN导轨上，同时还可以选择以任何方向将该设备安装在墙上。

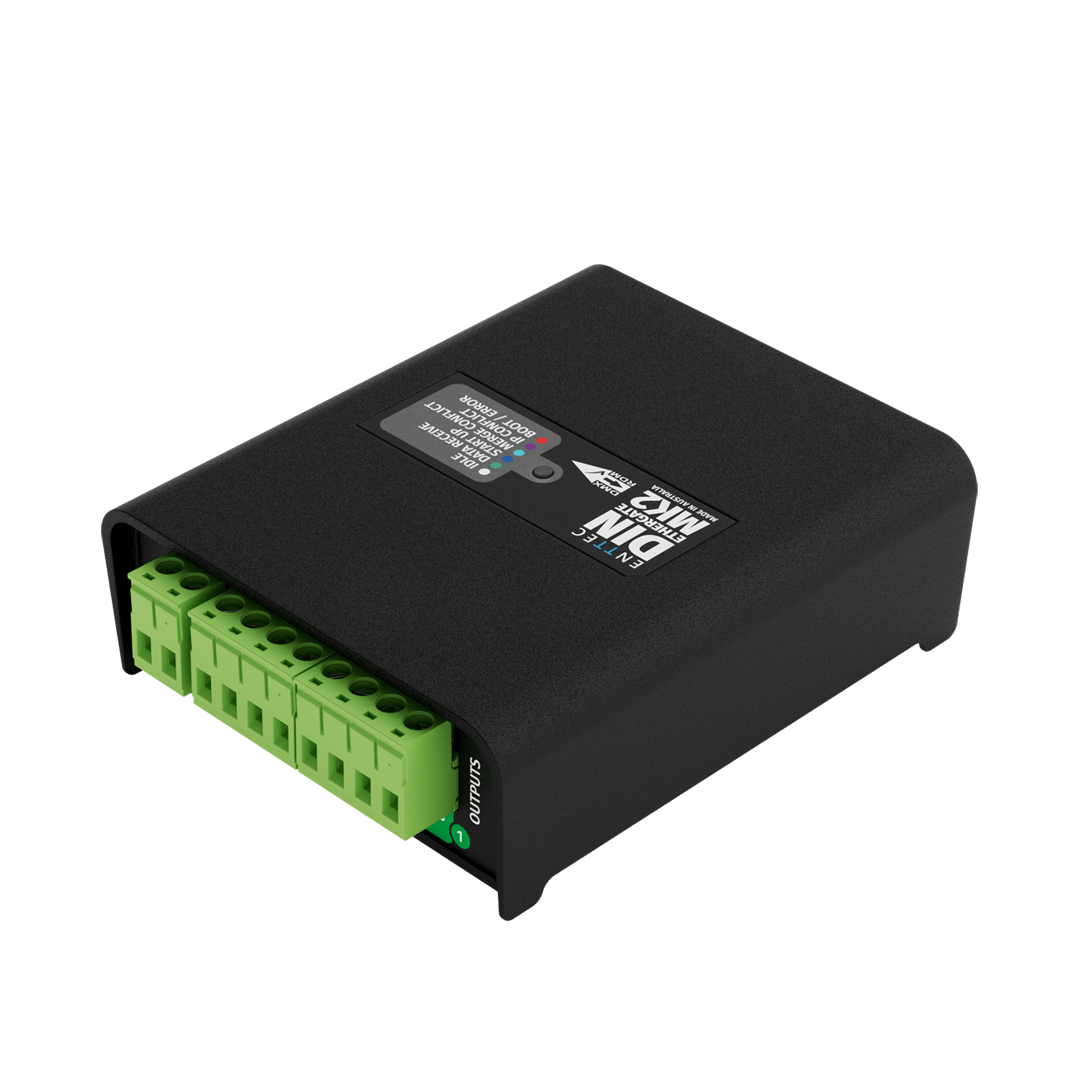

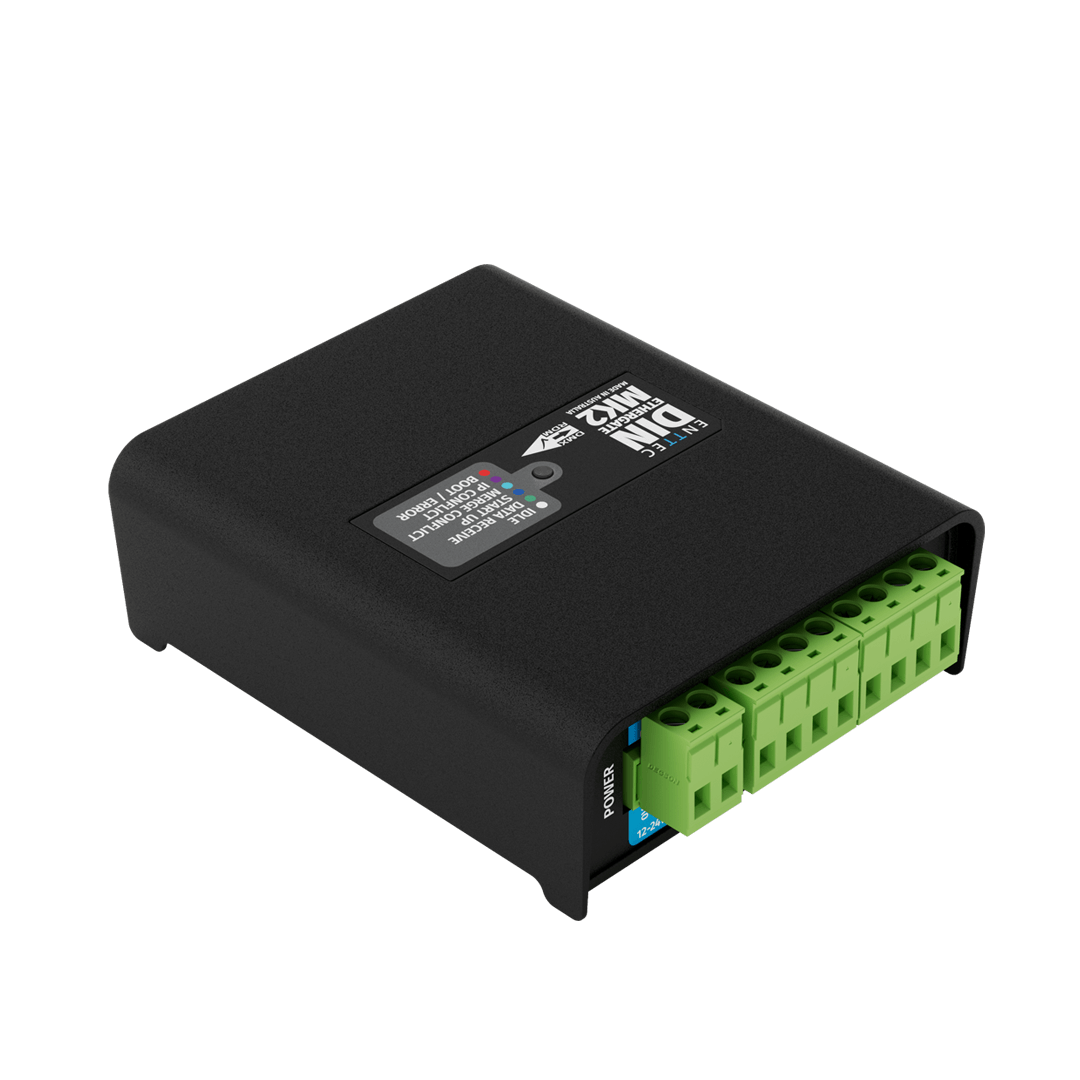

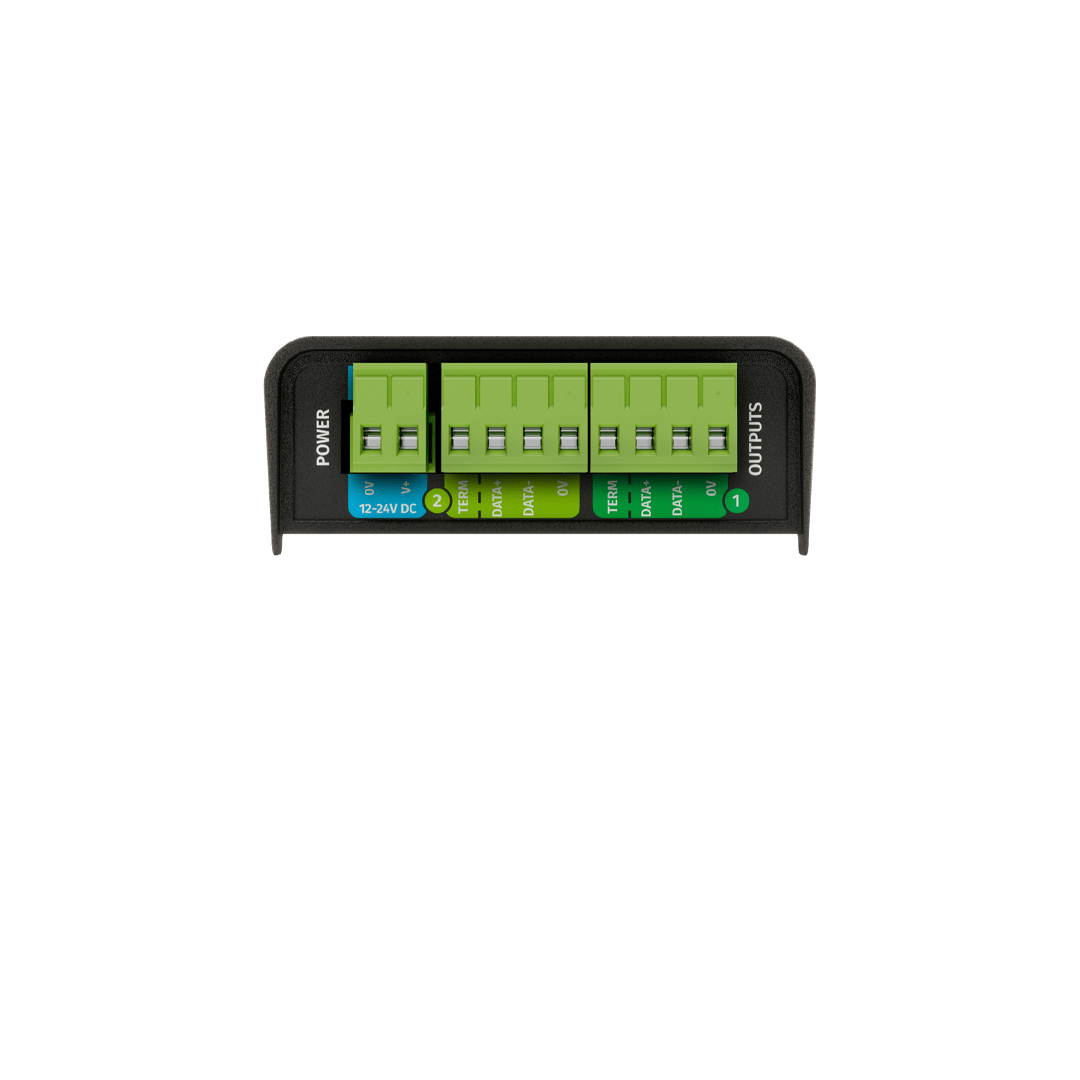

我们的以太网到 DMX 转换器具备诸多便于安装人员使用的特性，其中包括可插拔的终端连接器以及内置的 DMX 终端电阻，以此简化布线操作。此外，网络界面中的 “当前端口缓冲区” 能够让用户从该界面查看实时的 DMX 值，以便对安装过程进行故障排查。设备一经通电，短短几秒内即可投入使用。

以更高的传输速率（500Kbps）输出数据，以便针对与 DMX500K 兼容的灯具，每个端口可控制多达两个域。重要提示：DMX500K 与标准的 DMX512 – A 灯具不兼容，且不符合 ANSI E1.11 – 2024 标准。请勿对不支持的灯具使用超频模式。 ENTTEC恩特可科技的霓虹灯带 DMX Neon Flex 是一种支持超频模式的兼容灯具。

学习如何将你的 DIN Ethergate（设备）连接到 LED 灯带

请注意：本次演示采用的是DIN Ethergate的Mk1版本，但Mk2版本的基本原理与之相同。如果您有任何疑问，请随时与我们联系——我们很乐意提供帮助！

产品说明

输入电压	12-24V DC
最大功耗	7W
最大散热量	7W
工作温度	0°C to 50°C /32°F to 122°F
工作湿度	5 to 95% (非冷凝)
输入信号	eDMX (Art-Net, sACN, ESP or KiNet protocols) via 2 x RJ45网络端口
输出信号	DMX512-A/RDM (250 Kbps) / DMX500K (500 Kbps) – via 2 x 4针凤凰端子
最大通道数	DMX512-A: 1,024 (2U) / DMX500K: 2,048 (4U)
DMX & RDM 时序	断开时间: 300ms / 断开后标记时间 (MAB): 15ms
Art-Net 合并	2 个数据源
最大刷新率	44帧FPS
网络速率	10/100Base-T
Power over Ethernet（POE）	IEEE 802.3af
网络配置	静态 IP地址( 192.168.0.10) / DHCP
硬件更新	网络界面配置
外壳材料	ABS plastic
IP 等级	IP20

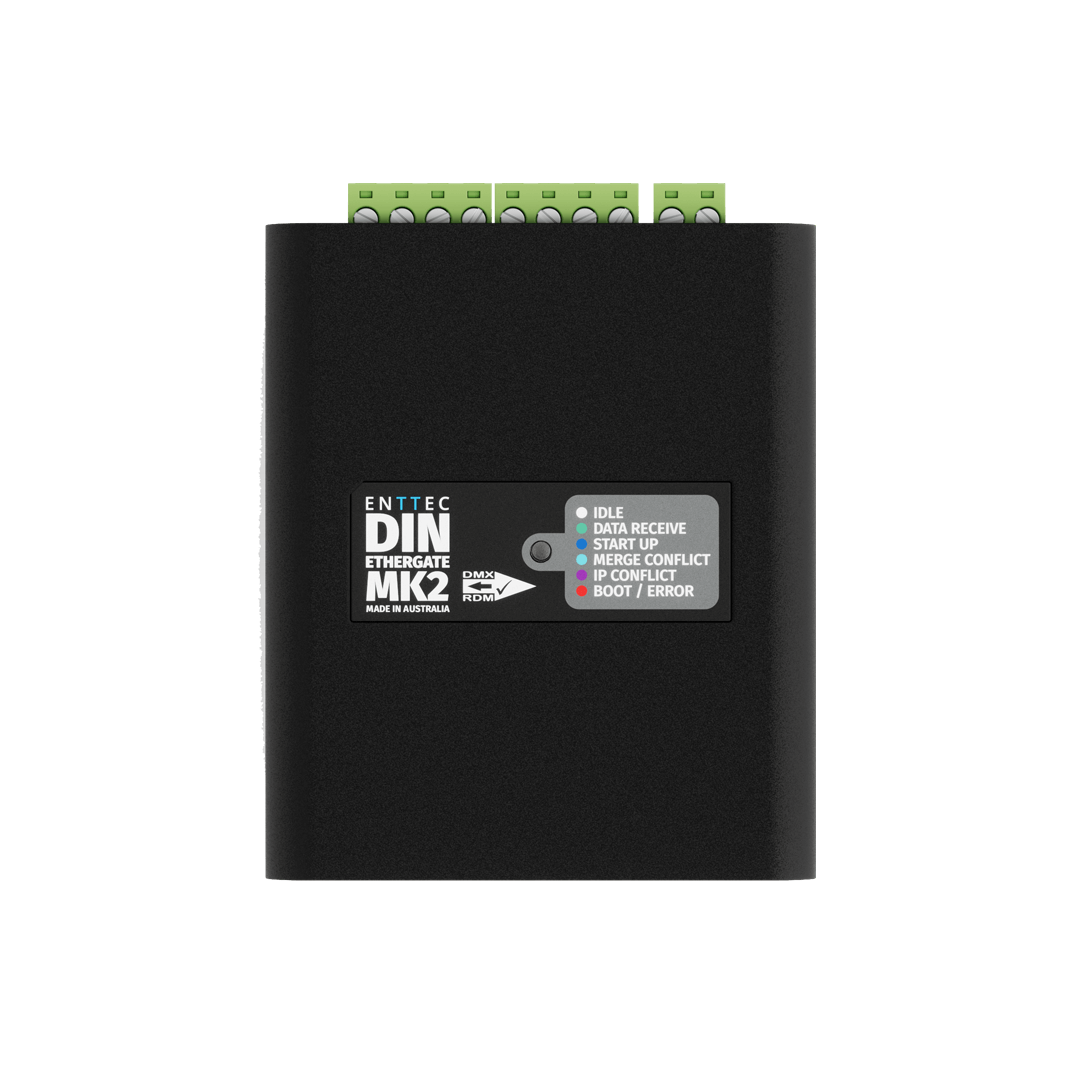

LED indicators	forward-facing status LED plus network link/activity (integrated into RJ45 ports)
安装选项	TS35 DIN导轨式安装或平面式安装
产品尺寸	100.5mm x 72.25mm x 34mm
产品重量	0.11kg / 0.24lbs
包装尺寸	140mm x 140mm x 40mm
包装重量	0.16kg / 0.35lbs
保修	三年返厂保修
合规性	RCM (Aus/NZ), CE / WEEE (EU), UKCA (UK), FCC (USA)
