Name: PLink 驱动器
Brand: ENTTEC
SKU: 73544-73546-73557

扩展和升级像素灯光系统的智能方式：现已支持 5V 至 48V

作为 ENTTEC Pixelator 生态系统的一部分，PLink Injector 可在本地将远距离传输的 PLINK 数据转换为 SPI 输出，让您能够通过标准 Cat5e/Cat6 线缆将安装距离延伸至 300m，且不会出现信号衰减。

随后，每台 injector 可驱动 3m 范围内的像素灯具，在真正需要的位置提供精准、可靠的表现。

只需为您的项目选择合适的 PLink Injector：

● 5V（SKU 73546）：适合低电压 RGB 或 RGBW 像素灯带
● 12–24V（SKU 73544）：适用于中等电压安装，例如 Neon Flex / Smart PXL40 点光源 / 12V 像素灯带
● 12–48V（SKU 73557）：新品！ 支持高电压及 48V 建筑灯具，例如 ENTTEC Smart PXL60 或 100×25 点光源

无需电压转换，电力直接传输至您的灯具 – 简化布线并降低系统复杂度。

注意：PLink Injector 仅与 Pixelator Mini 系列配合使用，不兼容 OCTO 或 DIN PIXIE 控制器。

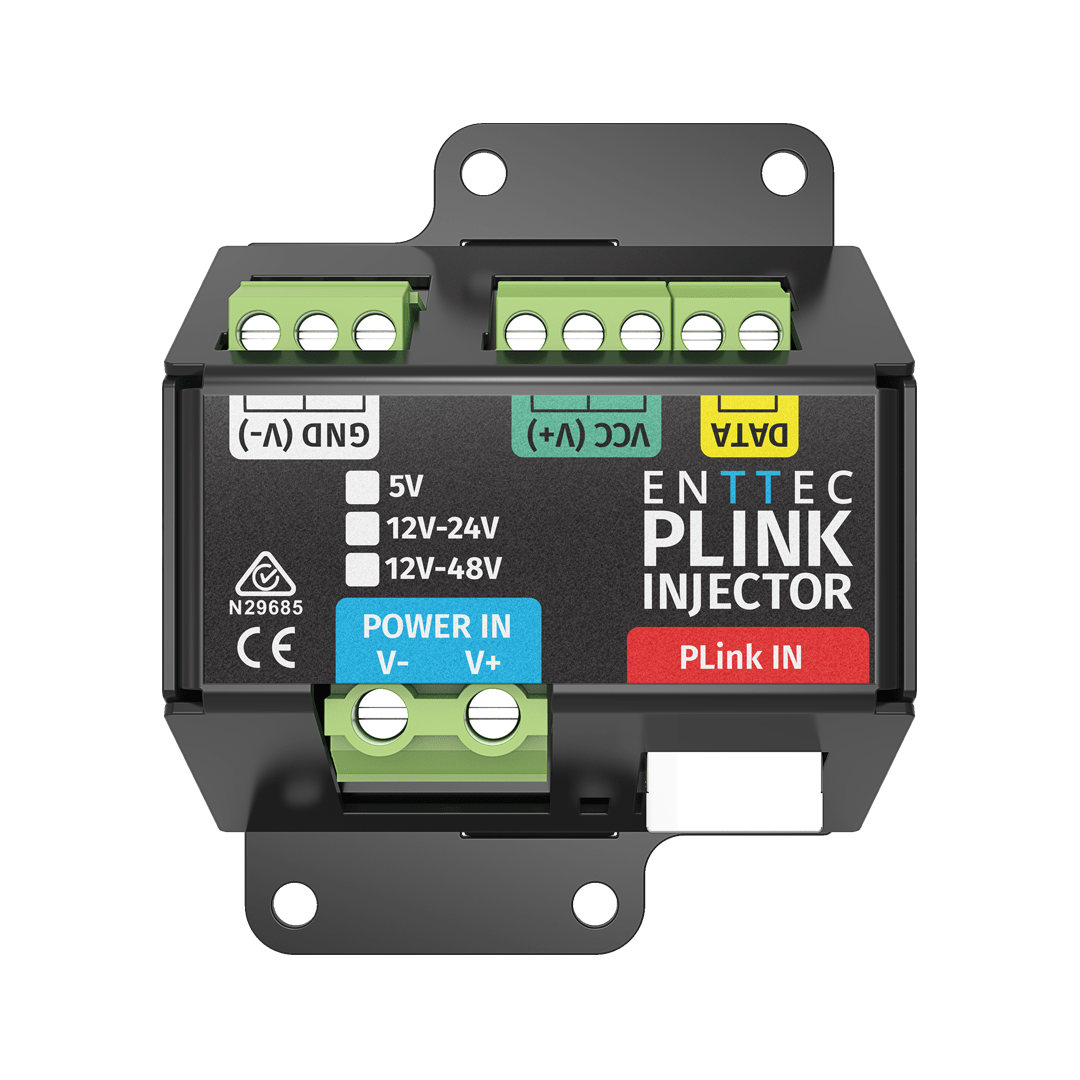

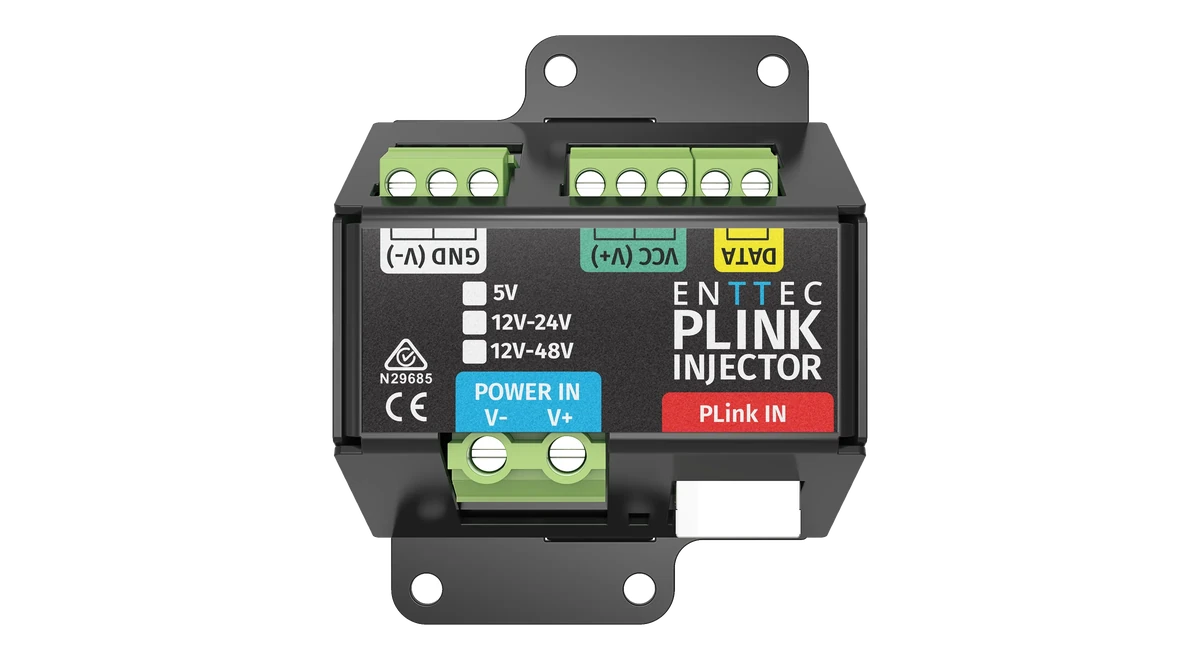

PLink Injector 正上方视图：顶部为 GND (V-)、VCC (V+) 和 DATA 输出端子，ENTTEC PLINK INJECTOR 标志旁有 5V、12V-24V 和 12V-48V 勾选框，底部为 POWER IN 端子和 PLink IN 端口，整体安装在螺钉固定支架上。

第 1 / 2 张

300m 延长距离

通过 Cat5e/Cat6 从 Pixelator 控制器实现最远 300m 的数据延伸

自动寻址

免配置自动寻址：即插即用

5V、12–24V 和 12–48V 版本

提供 5V、12–24V 和 12–48V 版本，实现最大兼容性

SPI 输出

SPI 输出，适用于像素灯带、灯点和定制灯具

紧凑设计

紧凑轻巧的设计：便于在安装中隐藏

大功率螺钉端子连接器

大功率螺钉端子连接器，实现快速、牢固的接线

可扩展架构

可扩展的系统架构，适用于大型复杂项目

三年质保

ENTTEC 很自豪能够为该产品提供为期 3 年的返厂制造商质保，来支撑我们对自身研发、工程设计以及质量管控方面的信心。

国际认证

UL Listed 标志是 UL 针对经 Underwriters Laboratories LLC 严格测试的独立消耗品所授予的一级认证。UL Listed 意味着该产品符合国际公认的可持续性与安全标准。

5V (73546) 和 12–24V (73544) 型号为 UL Class 2 Listed。

12–48V (73557) 支持更高电压应用（UL 认证因安装要求而异。如需了解更多信息，请联系您所在地区的 ENTTEC 办事处。）

所有 PLink Injector 还符合以下国际合规与安全标准：

什么是 PLink 系统？

专为远距离像素控制而打造

由于 SPI 协议衰减很快，Pixelator 发送稳健的 PLINK 数据，可远距离传输并在大型安装中保持信号完整性。

每台 PLink Injector 在本地将该数据转换为 SPI，确保向您的 LED 灯具输出干净、精准的信号。

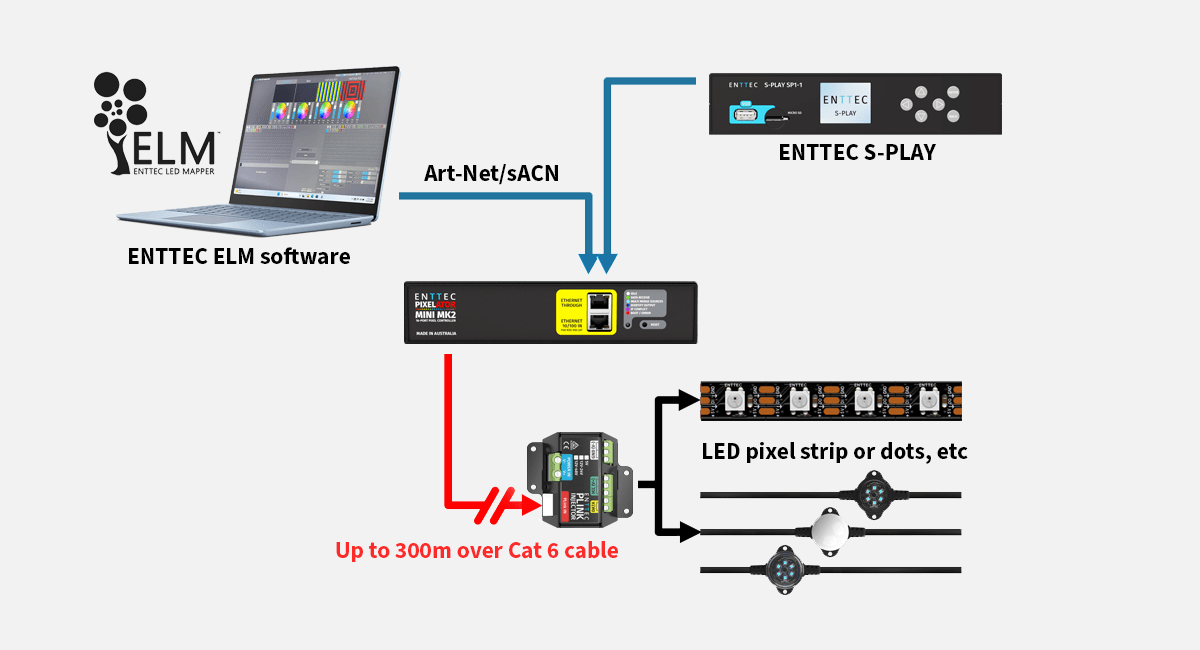

PLINK Injector 连接示意图，展示向 PLink 像素数据线路注入电源的方式。

产品说明

搜索规格

连接与网络
接口	1 x PLINK 输入（RJ45），1 x 电源输入（螺钉端子），1 x 像素输出（螺钉端子）
LED 指示灯	是
输出与控制
输入数据	PLINK 数据
输出数据	SPI（可通过 Pixelator 控制器配置）
电源与散热
最大吞吐量	10A
最大功耗	0.25W
最小引线规格	输出 VCC/GND 0.5mm²，输入 VCC/GND 1.5mm²
散热方式	自然对流
工作温度	0°C 至 50°C（32°F 至 122°F）
工作湿度	5-95%（非冷凝）
物理规格与供货
防护等级	IP20
外壳材质	ABS 塑料
产品尺寸	83.5 x 65 x 31mm
产品重量	0.059kg / 0.13lbs
包装尺寸	125 x 75 x 70mm
包装重量	0.105kg / 0.23lbs
运输尺寸（8 台装纸箱）	260 x 155 x 140mm
运输重量（8 台装纸箱）	0.84kg / 1.85lbs
质保	三年返厂制造商质保
