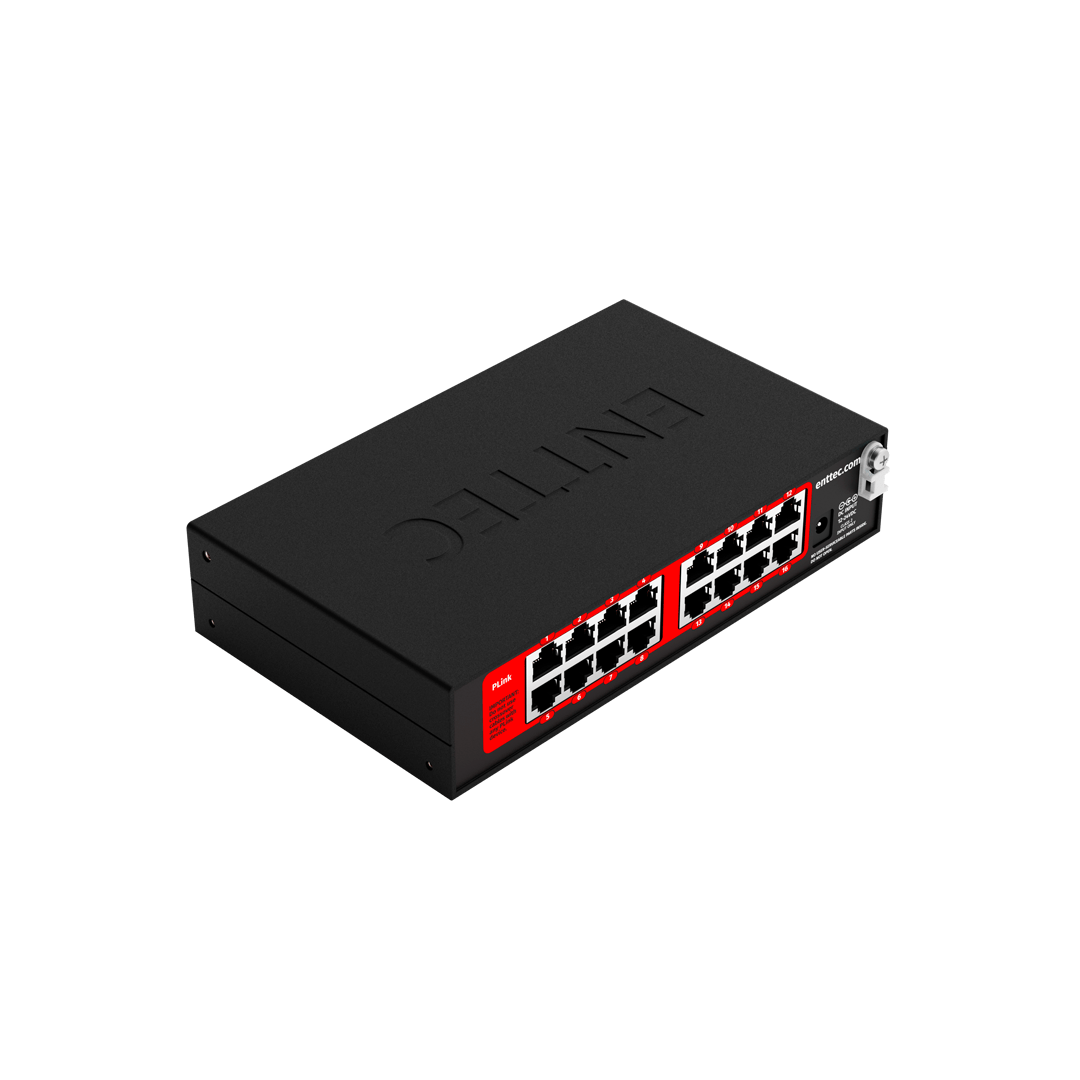

128 U 以太网转 SPI 像素转换器，通过 PLink Injector 实现大规模 LED 安装

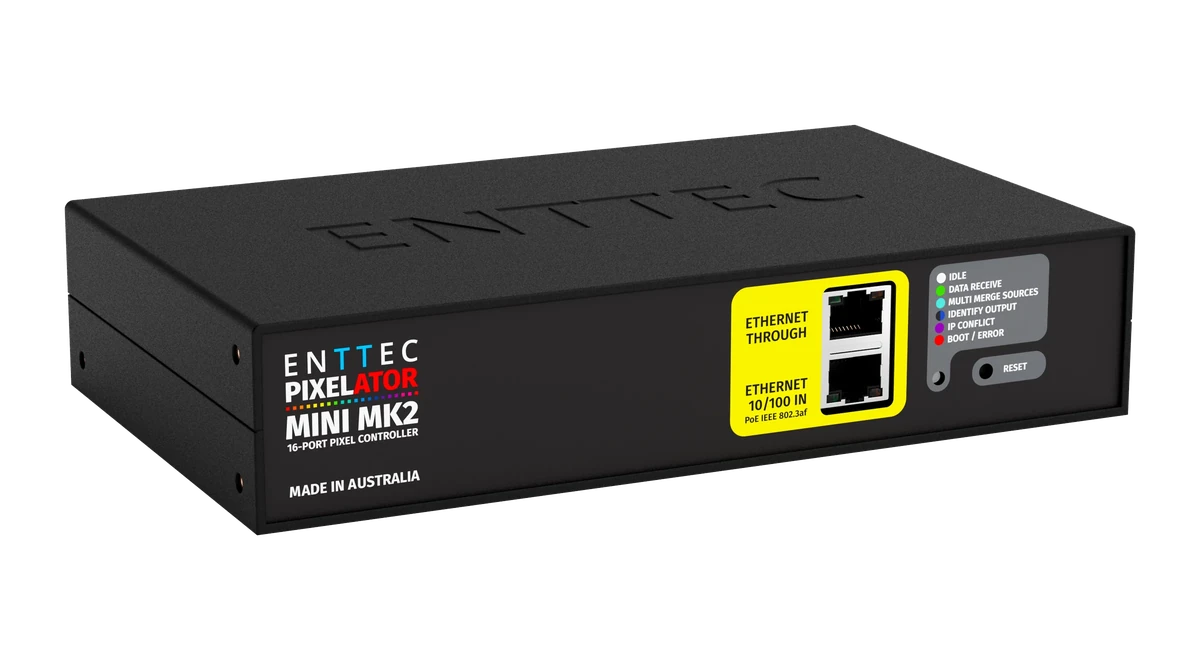

Pixelator Mini Mk2 是一款安装级像素转换器，可简化 LED 像素点和灯带的控制。作为 ENTTEC PLink 系统的一部分，它提供 16 个以太网端口，通过 PLink Injector 进行 SPI 像素转换，可处理多达 128 个 universe 的 Art-Net、sACN 和 ESP 数据，数据完整传输距离可达 300m。
配备双以太网端口以支持菊花链连接，并支持以太网供电（PoE），Pixelator Mini Mk2 为复杂安装简化了网络部署和供电。
将 PLink Injector 连接到每个端口，即可将控制数据转换为 SPI 协议，确保信号无缝传输到 LED 像素灯具。Pixelator Mini Mk2 非常适合大型项目，支持超过 20 种 LED 协议并可自定义协议，固件更新和配置均可通过其本地 Web 界面完成。如需户外使用，可搭配户外 PLink Injector 或我们的 CVC4 调光器，实现极简配置和广泛控制。
第 1 / 5 张
为什么选择 Pixelator 而不是 Octo？
OCTO 是一款出色、紧凑而强大的像素控制设备。它输出您所选的 SPI 协议，您只需将其端口直接连接到灯具即可。
而 PIXELATOR MINI 和 PIXELATOR MINI MK2 在大型安装项目中具有明显优势。
它们并不直接输出 SPI 协议，而是发送 ENTTEC恩特可科技的 PLink 协议，该协议专为长距离传输而设计，不会损失信号完整性。
Pixelator 的输出端口连接一系列 PLINK INJECTOR，最远可距 Pixelator 主机 300m。这些易于安装的紧凑设备连接到您的灯具，并将 PLink 数据转换为所需的 SPI 协议。对于可能面临恶劣环境条件的安装项目，还提供 IP66 防护等级的 PLINK INJECTOR。
OCTO 最多可转换 16 U 数据，而 PIXELATOR MINI 可提供多达 32 U，PIXELATOR MINI MK2 更可提供出色的 128 U。因此，使用 Pixelator 不仅在物理距离方面具有优势，还能获得更多的控制通道。这使其非常适合高密度阵列以及复杂的高分辨率安装项目。
最后，虽然 OCTO 和 PIXELATOR 设备都能控制由 SPI 馈送的 LED 像素灯具，但 PIXELATOR 系列还能控制恒压（CV）和恒流（CC）灯具。无需 PLink Injector，只需使用 CVC4 恒压调光器驱动 CV 灯具，或使用 CCC4 恒流调光器驱动 CC 灯具。
当然，如果您仍不确定哪款 ENTTEC 像素控制器最适合您，欢迎随时与我们联系！我们非常乐意为您提供帮助。
简便的，网络界面配置
ENTTEC 自豪地率先在灯光控制领域引入了用户友好的 Web 浏览器界面。与所有 ENTTEC 网络产品一样，您只需在同一网络中的任何位置，使用您喜爱的 Web 浏览器连接到您的 PIXELATOR MINI MK2，即可配置、管理和更新设备设置。就是这么简单！
16 x 6U = 128U?
没错！虽然表面上是一款 96-universe 的 LED 控制器，但 PIXELATOR MINI MK2 可高效地将多达 128 个 universe 的 DMX-over-Ethernet 转换为 PLink 像素数据（每个输出 8U），当配置为每个端口输出超过 6U 时会自动启用 Overdrive 模式 ， 因为您永远不知道何时会需要那一点额外的余量。
便于安装
功能丰富，让您的安装运行更顺畅。可选择任意输入 universe 编号并将其分配到任意输出端口，或通过创建像素分组来减少 DMX 输入控制通道数量。可选择静态或 DHCP 网络配置，并轻松配置像素排序，以在您的灯光控制器中匹配任何标准灯具类型。功能远不止于此！
保持同步
PIXELATOR MINI MK2 配备内部缓冲和同步逻辑，确保所有 16 个 PLink 输出端口保持完美同步。在多台设备之间，请使用较短的帧并以高于 35 FPS 的帧率运行：在此帧率下，设备之间的细微时间差异将远不易察觉，让您能够构建大型 LED 矩阵而不会出现明显的画面撕裂。
灵活的协议支持
可控制多达 128 个 universe 的像素（16,384 RGBW / 21,840 RGB / 65,536 W），并输出超过 20 种不同的内置像素协议。更重要的是，您可以使用端口 1-4、5-8、9-12 和 13-16 同时输出多达四种不同的协议。如果缺少某种协议，我们的自定义功能允许用户随时为任何所需的像素灯具创建自己的协议 ， 无需为新固件提交支持请求。
坚固可靠的浪涌保护
PIXELATOR MINI MK2 专为 7×24 小时严苛运行设计，配备浪涌保护。如果您的数据线缆出现故障导致电压尖峰、安装人员操作不当造成静电冲击，或者您的 DMX 线路上存在大量电气噪声，这些问题都不会通过设备传递到您的其他设备。任何干扰都会被自动抑制。
三年质保
ENTTEC 很自豪能够为该产品提供为期 3 年的返厂制造商质保，来支撑我们对自身研发、工程设计以及质量管控方面的信心。
国际认证
UL Listed 标志是 UL 针对经过 Underwriters Laboratories LLC 严格测试的独立耗材产品授予的一级认证。UL Listed 表示该产品符合国际公认的可持续性和安全标准。
此 ENTTEC 产品符合以下国际合规和安全标准：
让我们开始吧！
观看 Nic 为您揭晓全新的 Pixelator Mini Mk2 ， 密度最高的像素控制器，可输出多达 128 个 universe 的数据！
Pixel Controller comparison
 Pixelator Mini Mk2SKU 70068当前浏览 | ||||||
|---|---|---|---|---|---|---|
| System | Standalone SPI | Standalone SPI | Standalone SPI | Standalone SPI | Pixelator + PLink | Pixelator + PLink |
| Power Input | 5-48V DC | 5-60V DC | 4-60V DC | 5-60V DC | 12-24V DC / PoE | 12-24V DC / PoE |
| Max Ports | 2 | 2 | 2 | 4 | 8 | 16 |
| Max Output Ports | 2 (Data) | 2 (Clocked Data) | 2 (Clocked Data) | 2 (Data) + 2 x (CLK/DATA) | 8 (PLink) | 16 (PLink) |
| Max Universes | 4U via USB or standalone, 2U via DMX | 8U | 16U | 32U | 32U | 128U |
| Universe per Port | 2U | 4U | 4U + 4U Overdrive | 6U + 2U Overdrive | 2U + 2U Overdrive | 6U + 2U Overdrive |
| Max Cable Distance | 3m to first pixel | 3m to first pixel | 3m to first pixel | 3m to first pixel | 300m with PLink | 300m with PLink |
| Port Sync | 否 | 是 | 否 | 是 | 否 | 是 |
| Standalone Mode | 是 | 否 | 是 | 是 | 否 | 否 |
| Custom Protocol Creation全系相同 | 是 | 是 | 是 | 是 | 是 | 是 |

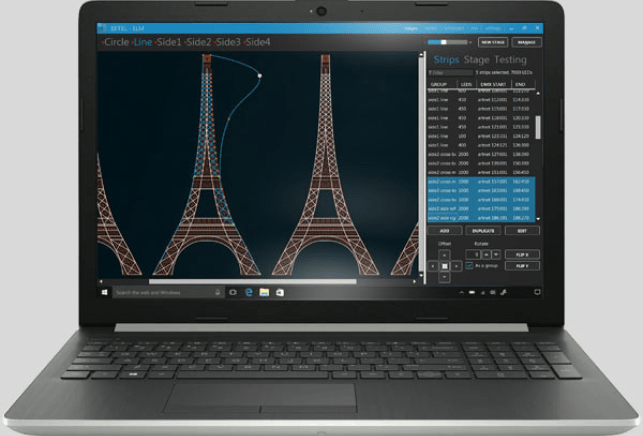

| ELM 2024 Promo Code | 否 | 否 | 8U | 16U | 16U | 16U |
| Mounting Option/s | DIN-rail/Surface | DIN-rail/Surface | DIN-rail/Surface | DIN-rail/Surface | 1U Rack/DIN/Surface | 1U Rack/DIN/Surface |
| Best For | Small standalone installs | Compact installs | Small-medium installs | Medium-large installs | Large-scale installs | Large commercial installs |
| 保修全系相同 | 3 years | 3 years | 3 years | 3 years | 3 years | 3 years |
规格参数
| 连接与网络 | |
|---|---|
| 接口 | 1 x 电源输入（DC 接口），2 x 以太网（RJ45），16 x PLINK 输出（RJ45） |
| 输入端口 | 1 x RJ45 以太网 / PoE IEEE 802.3af |
| 直通端口 | 1 x RJ45 以太网（用于设备菊花链连接） |

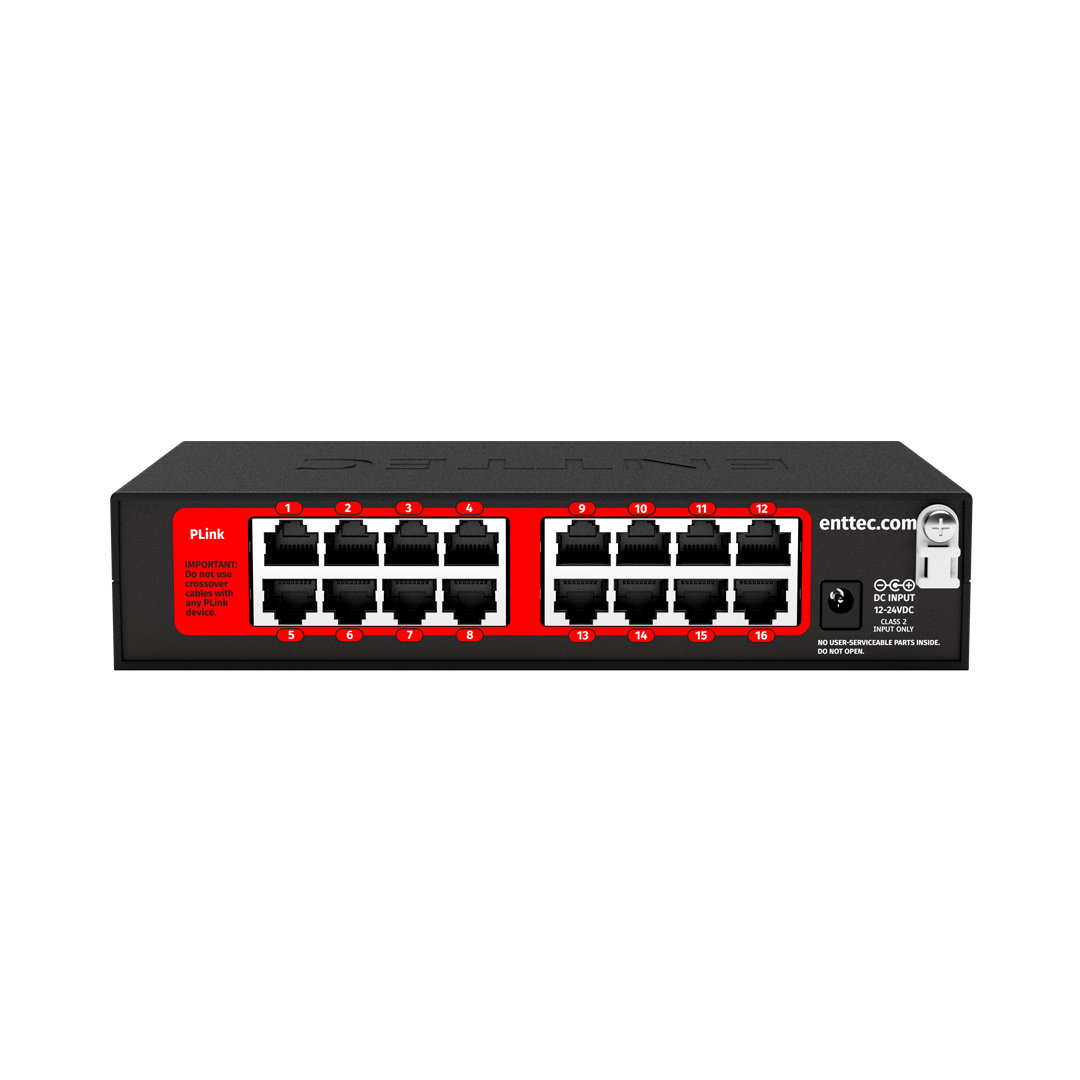

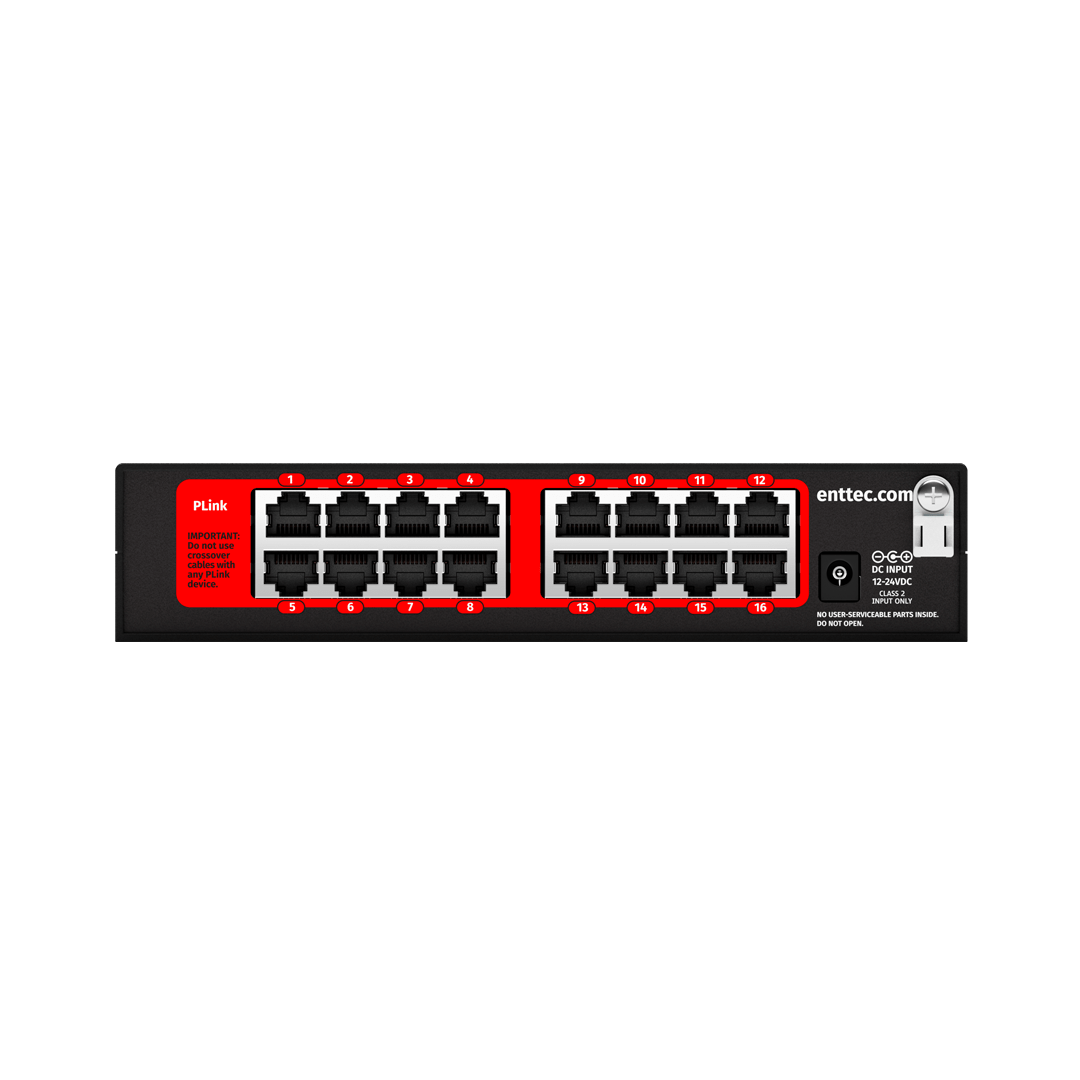

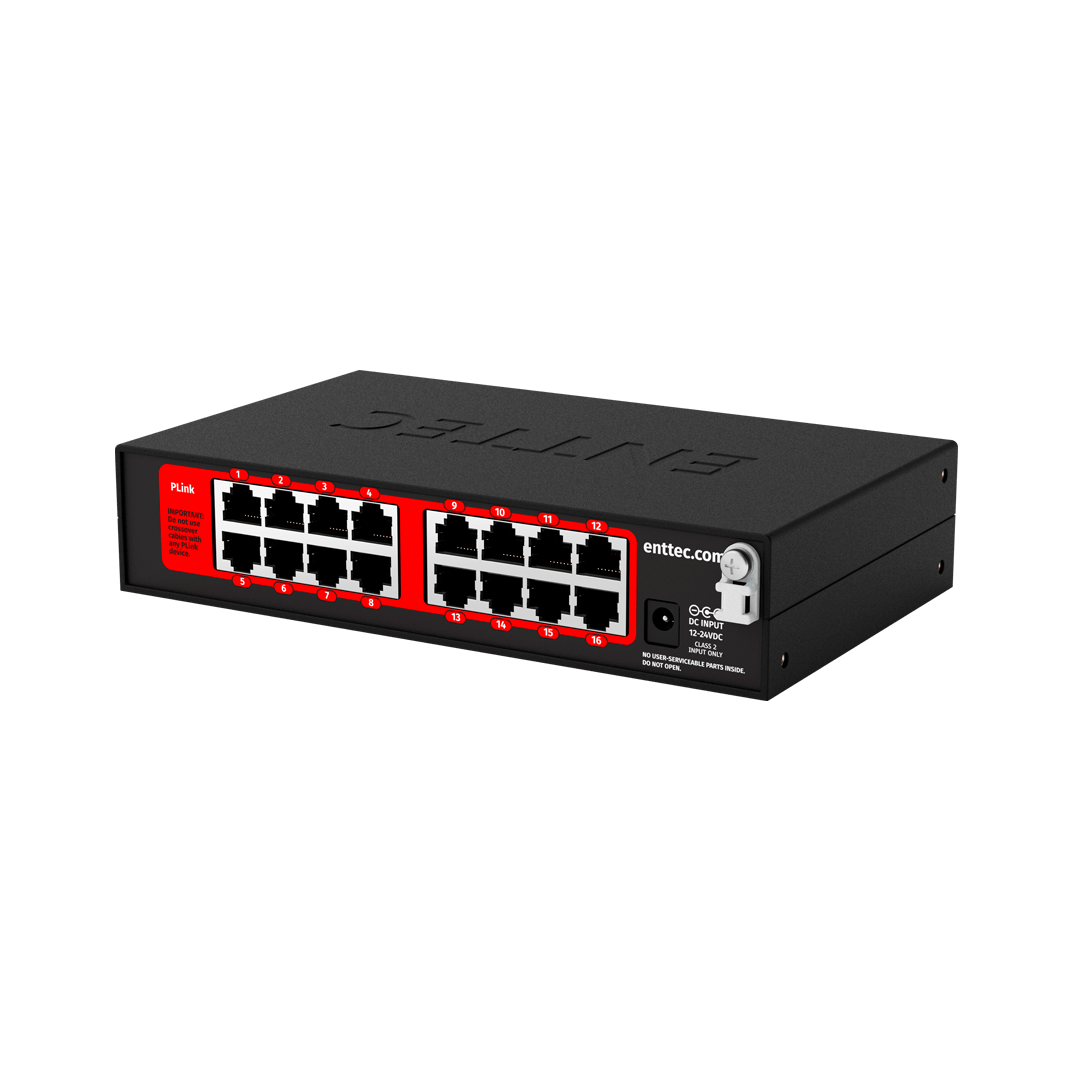

| 输出端口 | 16 x RJ45 PLink 输出 |

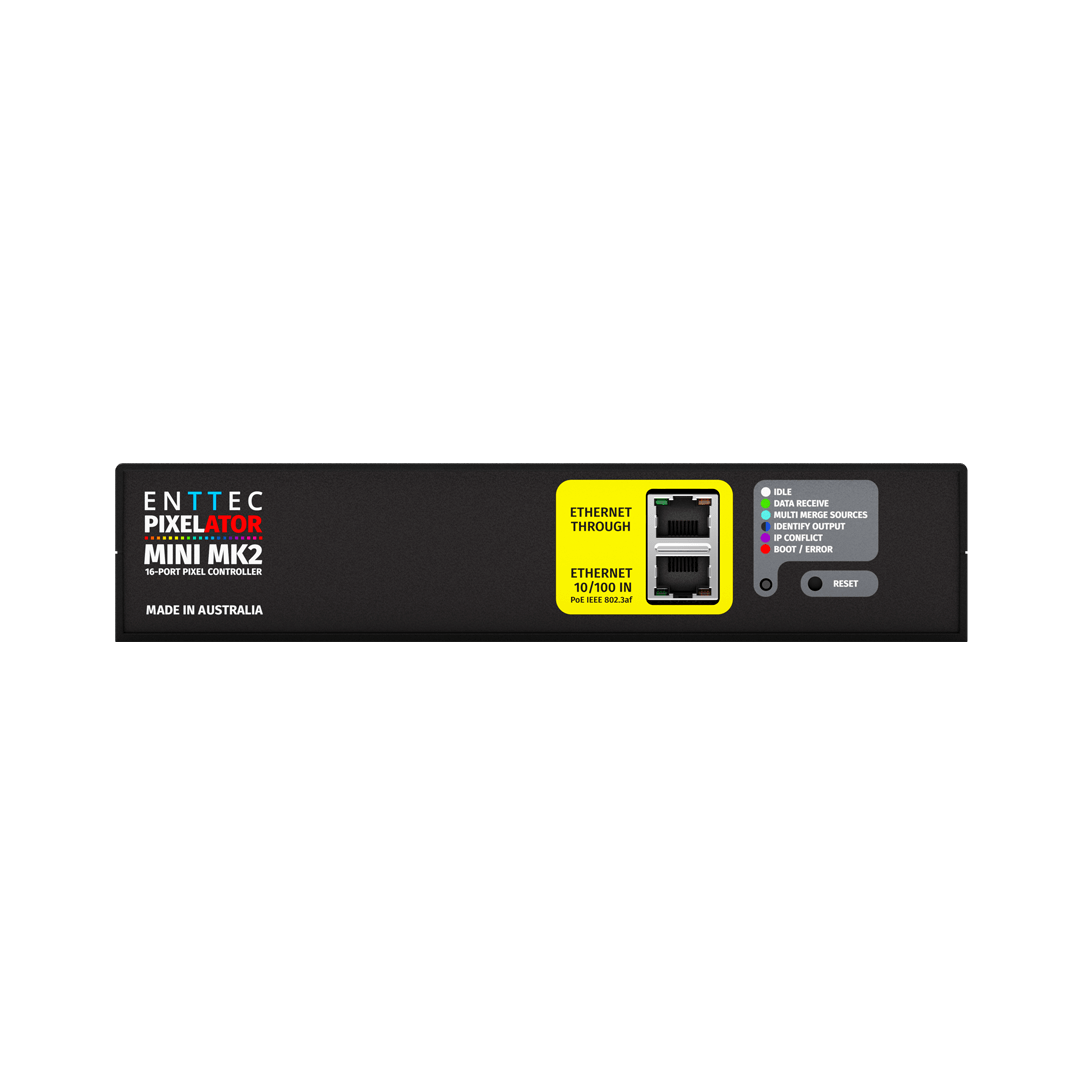

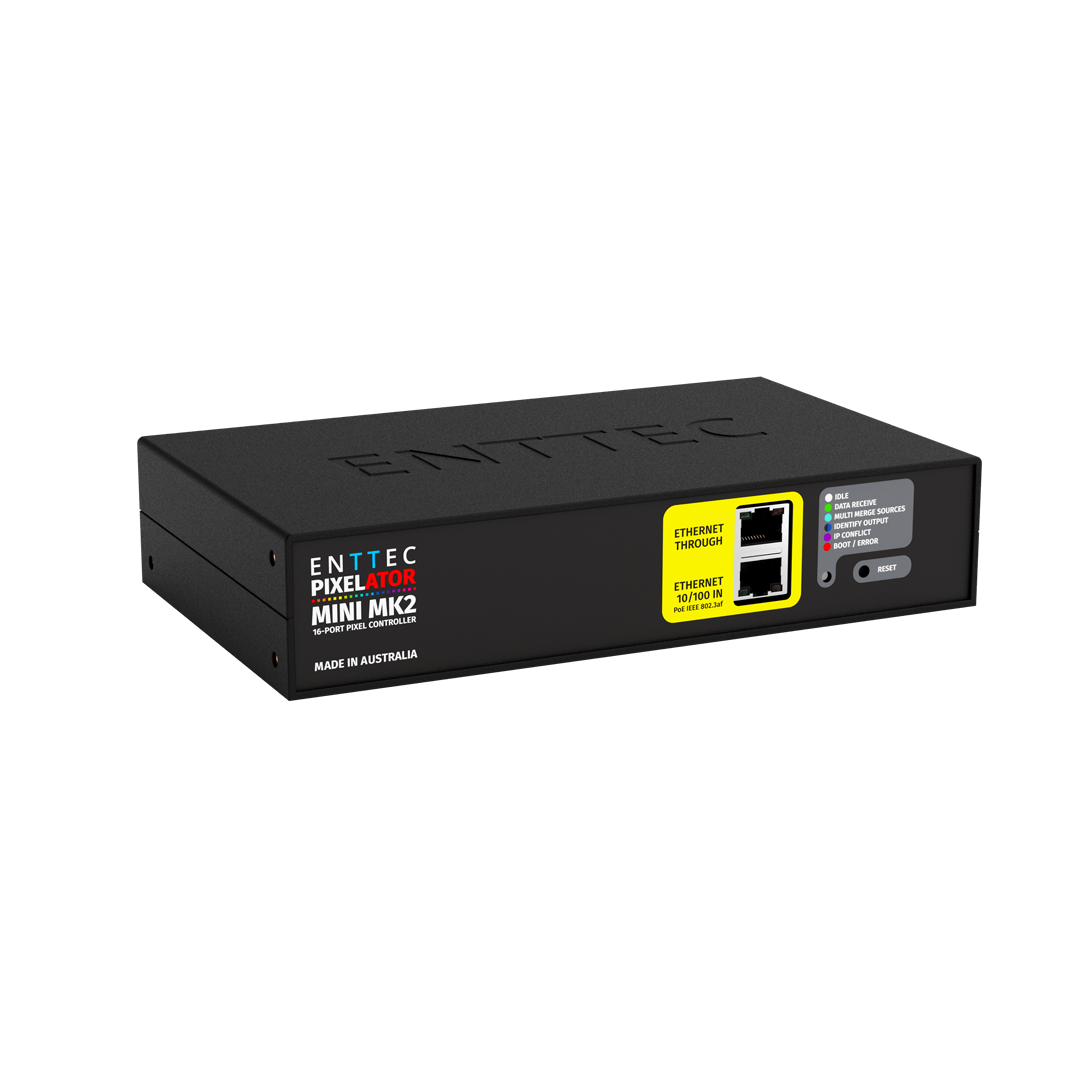

| LED 指示灯 | 前向状态 LED 加网络连接/活动指示（集成于 RJ45 端口） |
| 网络速度 | 10/100Base-T |
| 网络配置 | 静态 / DHCP |
| 输出与控制 | |
| 输入协议 | Art-Net、sACN、ESP |
| 输出协议 | SPI（经 PLink 数据传输） |
| 最大 universe 输出 | 128 U |
| 配置和更新 | Web 界面 |
| 电源与散热 | |
| 输入电压 | 12-24V DC / PoE IEEE802.3AF |
| 电源输入 | DC 接口（含 12V 电源适配器和国际插头） |
| 最大功耗 | 3.2W |
| ESD 保护 | 每个端口配备可复位保险丝和 TVS 抑制 |
| 浪涌保护 | 是（所有端口） |
| 冷却方式 | 对流散热 |
| 工作环境温度 | 0°C 至 50°C / 32°F 至 122°F |
| 工作环境湿度 | 5 - 95%（非冷凝） |
| 物理规格与供货 | |
| 外壳材料 | ABS + 阳极氧化铝 |
| IP 等级 | IP20 |

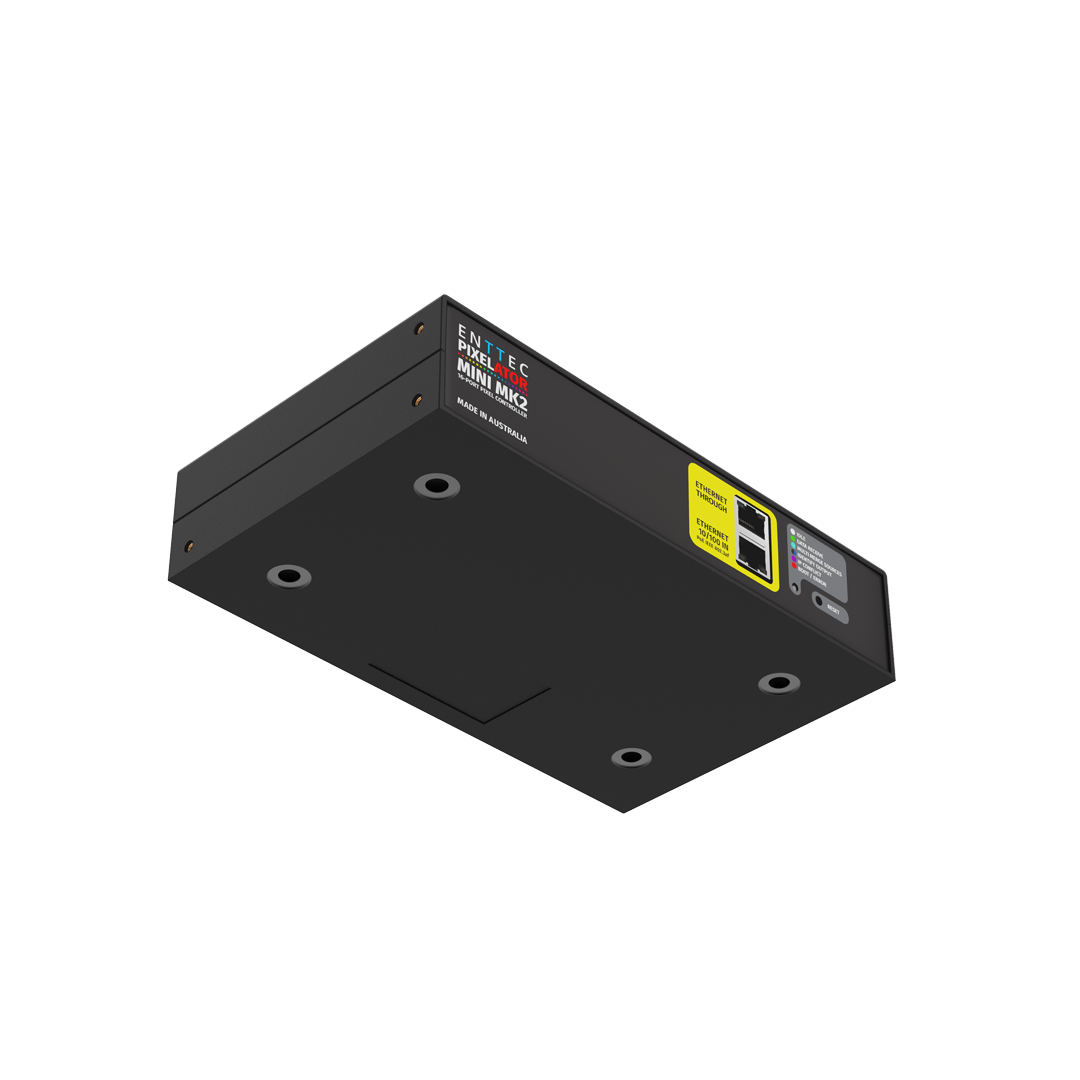

| 安装方式 | 可机架式、表面式及 TS35 DIN 导轨安装（含卡扣、螺丝和粉末喷涂铝制安装耳） |
| 设备尺寸 | 200mm x 120mm x 42mm |
| 设备重量 | 0.47kg /1.04lbs |
| 运输尺寸 | 335mm x 265mm x 78mm |
| 运输重量 | 1.2kg / 2.65lbs |
| 保修 | 三年返厂制造商质保 |
| 合规认证 | UL / FCC（美国），UL（加拿大），RCM（澳大利亚/新西兰），CE / WEEE（欧盟），UKCA（英国） |
资源
产品图像
产品固件
升级固件时，我们强烈建议先按照版本说明中的步骤执行恢复出厂设置。
可使用我们的 EMU 应用程序和 ArtPoll 在网络中发现 PIXELATOR MINI Mk2。
预置支持的协议*： APA 104, GS8208B, SPXL (16-bit), SK6812, SJ1221 (16-bit & 8-bit), TM1804, TM1812, TM1814, TLC5973 (16-bit & 8-bit), UCS1903, UCS2903, UCS2904, UCS8903 (16-bit & 8-bit), UCS8904 (16-bit & 8-bit), WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818*, 9PDOT (16-bit & 8-bit). *重要提示：如果您希望控制标有 * 的协议，但您所用产品版本的固件界面中没有该选项，请改为选择 WS2811 或 WS2812b，以确保 LED 正常工作。
