2U DMX 到 SPI 像素转换器与独立播放器

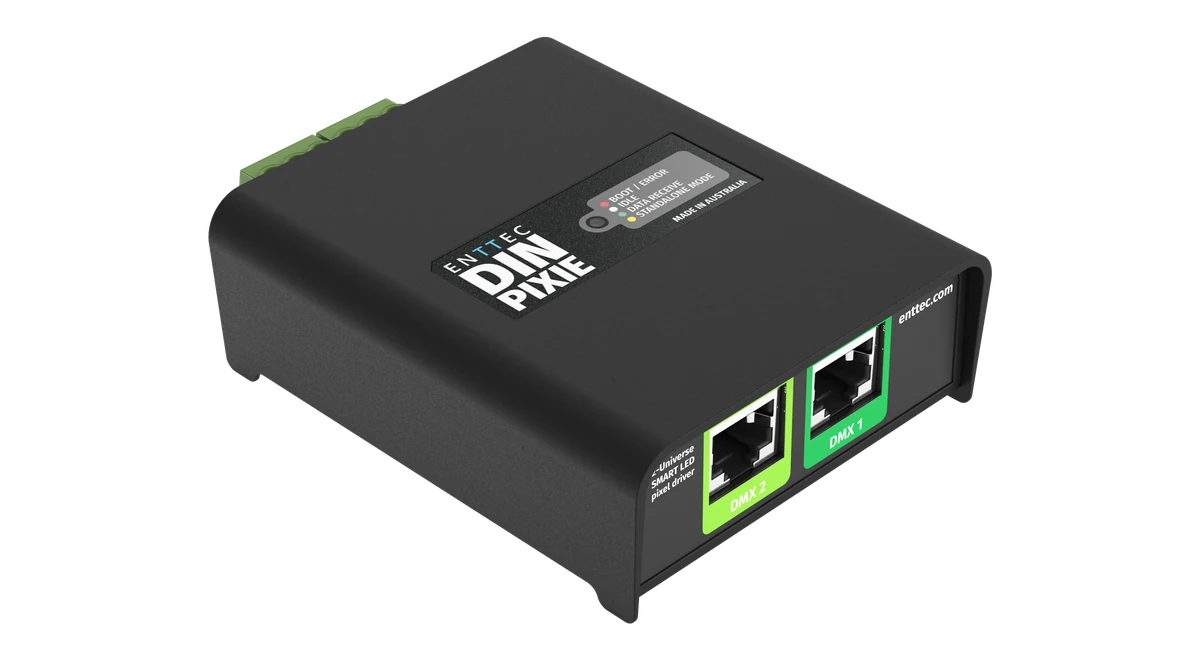

DIN PIXIE 是一款坚固耐用的安装级 DMX 转 SPI 像素转换器和独立播放器，让 LED 像素控制更简单。可通过 DMX 输入控制现场表演或预编程的灯光秀，也可通过 USB 从计算机传输最多四个 universe。此外，它还能借助 EMU 软件利用 Art-Net 录制并播放存储在内部存储器中的最多四个 universe 的独立灯光秀。对于更大规模的项目，可通过 STORM 以太网转 DMX 节点连接多台 DIN PIXIE，实现数百个 universe 的控制。DIN PIXIE 支持多种 LED 像素灯带和点光源，可轻松融入任何灯光系统。
注意：DIN PIXIE 驱动距其输出端口 3m 以内的像素，信号来自 DMX、USB 或其自身录制的灯光秀。如需直接从网络接收 Art-Net 或 sACN 信号，或需要超过四个 universe，请选择 OCTO。如果像素距离更远，Pixelator Mini Mk2 配合 PLink Injector 可达 300m。DIN PIXIE 不兼容 PLink Injector。
第 1 / 9 张
独立回放
DIN PIXIE 是一款非常适合随身携带即用型灯光秀的理想设备，真的可以放在口袋里。它能够回放通过 EMU 软件利用 Art-Net 录制的、最多包含 4 个 universe 的存储序列。你可以在 EMU 软件内部或者在 DIN PIXIE 开机时触发你的独立灯光秀。
内部存储器可容纳 4,000 帧，约 100 秒的灯光秀，可设置为循环播放、按指定次数重复播放，或在两次播放之间暂停。
可信赖的技术
DIN PIXIE 是在极其稳固的 DMX USB 技术以及开发者应用程序编程接口（API）的基础上发展而来的。20 多年前，ENTTEC 正是凭借我们最初且畅销的 Pixie Driver 依靠这些技术在业内崭露头角。DIN PIXIE 是我们对那款经典设备的升级改进版，只不过它要紧凑得多。
像素驱动
DIN PIXIE具有5至48伏的宽输入电压范围，可通过任意端口直接由您的LED像素灯带或像素点供电。这意味着无需额外的电线或专用电源来占用宝贵的插座空间，使其成为快速、高效安装的理想设备。
浪涌保护
即使是最优秀的安装人员有时也可能会出现布线失误的情况，但至少您可以放心，您的DIN PIXIE在每个端口都配备了带有浪涌保护的自恢复保险丝。此外，每条数据线上的二极管和自恢复保险丝可阻挡杂散电源，所以您知道您的设备将会安然无恙。
方便安装操作
DIN PIXIE 支持多种 LED 集成电路，具备诸多便于安装人员使用的特性。其直观的配置功能使该设备能够高度贴合您的项目需求进行定制。同时，它纤薄的外形尺寸，既可以实现隐蔽式的表面安装，也能够在 TS-35 DIN 导轨上进行安装。
自定义协议
ENTTEC 像素控制器在设备默认情况下支持超过 20 种像素协议。如果遇到缺少某种协议的情况，我们的定制功能允许用户在满足两个关键条件的前提下，随时为所需的像素灯具创建自定义协议，而无需为新固件提交支持请求。注意：仅限 Rev B 版本设备。
三年质保
ENTTEC 很自豪能够为该产品提供为期 3 年的返厂制造商质保，来支撑我们对自身研发、工程设计以及质量管控方面的信心。
国际认证
该 ENTTEC 产品符合以下国际合规与安全标准：
让我们开始吧！
将DIN PIXIE作为您照明设备的一部分，制作出精彩的演出和营造出绝佳的氛围是如此容易。
注意：本视频展示的是 DIN PIXIE 的 Rev A 版本，该版本的 LED 状态配置与当前的 Rev B 型号有所不同。不过，该设备的功能保持不变。

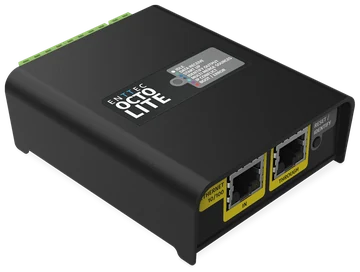

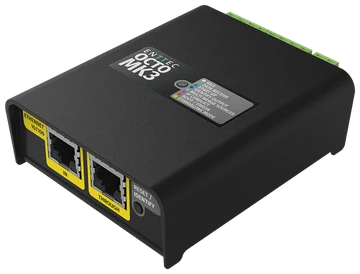

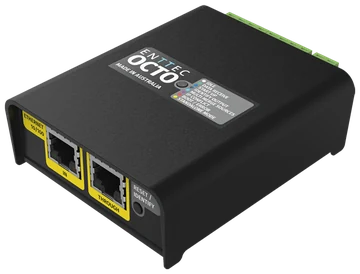

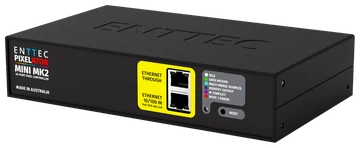

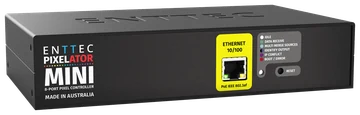

像素控制器对比

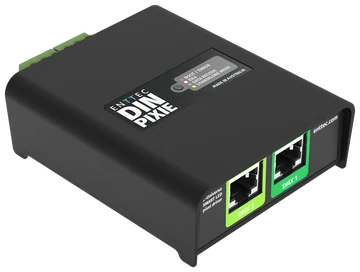

 DIN PIXIESKU 73539当前浏览 | ||||||
|---|---|---|---|---|---|---|
| 系统 | 独立 SPI | 独立 SPI | 独立 SPI | 独立 SPI | Pixelator + PLink | Pixelator + PLink |
| 电源输入 | 5-48V DC | 5-60V DC | 4-60V DC | 5-60V DC | 12-24V DC / PoE | 12-24V DC / PoE |
| 最大端口数 | 2 | 2 | 2 | 4 | 8 | 16 |
| 最大输出端口数 | 2（数据） | 2（带时钟数据） | 2（带时钟数据） | 2（数据）+ 2 x（CLK/DATA） | 8 (PLink) | 16 (PLink) |
| 最大 universe 数 | USB 或独立模式 4U，DMX 2U | 8U | 16U | 32U | 32U | 128U |
| 每端口 universe 数 | 2U | 4U | 4U + 4U（超速模式） | 6U + 2U（超速模式） | 2U + 2U（超速模式） | 6U + 2U（超速模式） |
| 最大线缆距离 | 至首个像素 3m | 至首个像素 3m | 至首个像素 3m | 至首个像素 3m | 使用 PLink 时 300m | 使用 PLink 时 300m |
| Port Sync | 否 | 是 | 否 | 是 | 否 | 是 |
| 独立模式 | 是 | 否 | 是 | 是 | 否 | 否 |
| 自定义协议创建全系相同 | 是 | 是 | 是 | 是 | 是 | 是 |
| ELM 2024 优惠码 | 否 | 否 | 8U | 16U | 16U | 16U |
| 安装方式 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | 1U 机架/DIN 导轨/表面安装 | 1U 机架/DIN 导轨/表面安装 |
| 适用场景 | 小型独立安装项目 | 紧凑型安装项目 | 中小型安装项目 | 中大型安装项目 | 大规模安装项目 | 大型商业安装项目 |
| 保修全系相同 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |
产品说明

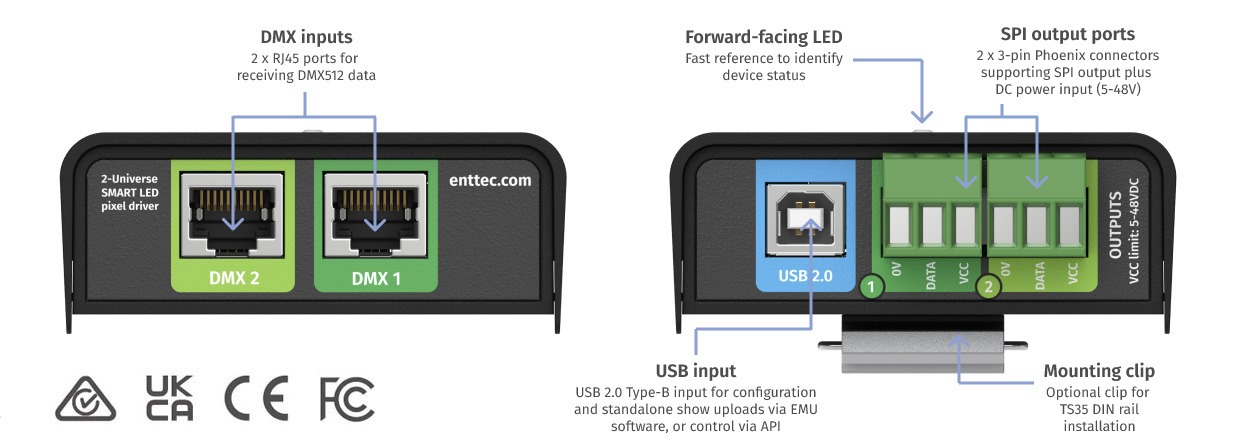

| 接口与输入 | |
|---|---|
| 输入信号 | USITT DMX512-A 协议，通过 2 x RJ45 端口 |
| 输出信号 | 2 x 2*SPI输出（3针凤凰端子） |
| 配置输入 | 1 x USB 2.0 Type-B 端口 |
| LED 指示灯 | 前置 LED 指示灯 |
| 输出与控制 | |
| 每个端口最大输出 | 2 universes (1024 ch） |
| 每台设备最大可控像素数 | RGB：DMX 输入时 340 个，USB 或独立模式时 680 个 RGBW：DMX 输入时 256 个，USB 或独立模式时 512 个 |
| 最大输出刷新率 | 40FPS |
| 延时 | 5 ms |
| 独立灯光秀存储容量 | 4,000 帧（约 100 秒），通过 ENTTEC EMU 从 Art-Net 或 DMX 录制 |
| 配置设置软件 | ENTTEC EMU |
| 固件更新 | ENTTEC EMU |
| 电源与保护 | |
| 输入电压 | 5-48V DC（通过 USB 或输出端口 VCC 端子） |
| 最大功耗 | 1.5W |
| 每个螺丝端子最大额定电流（VCC / VCC0） | 10A |
| ESD 保护 | 可恢复的保险丝和 TVS 抑制器 |
| 浪涌保护 | 全部端口 |
| 其他保护 | 二极管和自恢复保险丝用于阻断数据线上的杂散电源 |
| 工作温度 | -20°C 至 50°C / -4°F 至 122°F |
| 工作湿度 | 5- 95% (非冷凝) |
| 物理规格与供货 | |
| IP 等级 | IP20 |
| 外壳材料 | ABS 塑料 |
| 安装选项 | 表面安装及 TS35 DIN 导轨安装（包含夹子和螺丝） |
| 产品尺寸 | 92.98mm x 77.9mm x 31mm（含 DIN 导轨卡扣时为 37mm） |
| 产品重量 | 95g / 0.21lbs |
| 包装尺寸 | 140mm x 140mm x 40mm |
| 包装重量 | 0.22kg / 0.49lbs |
| 保修 | 三年返厂保修 |
| 产品证书 | RCM（澳大利亚/新西兰）、CE / WEEE（欧盟）、UKCA（英国）、FCC（美国） |
资源
产品固件
Rev A 还是 Rev B：我的设备是哪个版本？
如果您的序列号小于 2358764，则您的设备为 DIN PIXIE Rev A。如果您的序列号大于 2358765，则您的设备为 DIN PIXIE Rev B。
请注意，V2.0 及以上版本的固件不向下兼容 DIN PIXIE Rev A。
预先列出的受支持协议*： APA 104, GS8208B, SPXL (16-bit & 8-bit), SK6812, TM1804, TM1812, TM1814, UCS1903*, UCS2903*, UCS2904*, UCS8903* (16-bit & 8-bit), UCS8904* (16-bit & 8-bit), WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818*, AHL003 (16-bit & 8-bit), SJ1221(16-bit & 8-bit), TLC5973(16-bit & 8-bit)。 *重要提示：如果您想要控制带有 * 标记的协议，并且在您所使用产品版本的固件界面中缺少相应的操作选项，请选择 WS2811 或 WS2812b 来替代，以便您的 LED 能够正常工作。
