释放前所未有的强大性能，32 个 universe 容量，端口配置灵活
OCTO MK3 是一款功能强大的四路输出 eDMX 转 LED 像素转换器，配备超速模式，最高可传输 32 个 universe。坚固可靠，可直接连接 LED 灯具，提升建筑、商业和娱乐项目的表现。专为快速部署而设计，支持 Art-Net、sACN、ESP 和 KiNet 协议，并兼容 20 多种行业标准 SPI LED 灯带。
它提供灵活的输出配置，每个端口最高支持 8 U：2 路输出支持 Clock，或在将 Clock 重新用作额外数据端口时最多 4 路输出。直观的本地 web 界面可通过内置 FX 引擎轻松实现渐变效果，并在通电时独立播放节目，无需 DMX。
凭借 Port Sync 同步输出、网络菊花链级联、自定义协议创建和灵活安装方式等安装友好功能，OCTO MK3 为要求严苛的安装项目提供专业的 LED 像素控制。
注意：OCTO Mk3 不需要也不使用 PLink Injector。
第 1 / 5 张
OCTO MK2 与 OCTO MK3 对比
OCTO MK3 容量翻倍，达 32 U（MK2 为 16U），并引入全新的 Port Sync 技术，实现完美同步的多端口输出。它通过分离端口模式提供最多 4 路数据输出（MK2 为固定 2 路）的灵活配置，并增强了带实时预览的独立 FX，全部集成于同样紧凑的 DIN 导轨外形之中。
比较所有 ENTTEC 像素控制器 – 查看对比表
32 Universe 强劲性能
OCTO MK3 最高可输出 32 U，是上一代容量的两倍。支持最多 5,440 个 RGB 或 4,096 个 RGBW 像素，是要求最大数据吞吐量和性能的大型安装项目的理想解决方案。
灵活的端口配置
完全按照您的需要配置输出。每个端口在超速模式下最高支持 6U + 2U；当您无需兼容 Clock 的灯具时，只需启用“分离端口”即可将 Clock 输出转换为额外的 Data 端口，从而扩展数据输出容量。可在各个端口之间混合搭配配置，完美契合您的项目需求。
Port Sync 技术
当多个端口使用不同协议或 DMX universe 时，时序不匹配可能造成视觉上的不一致。OCTO MK3 的 Port Sync 功能确保所有端口保持同步，避免不一致，并确保整个安装项目运行流畅。
独立 FX 引擎
无需任何外部 DMX 源即可创建惊艳的渐变效果。OCTO MK3 内置的 FX 引擎让用户可直接通过 web 界面创建带实时预览的渐变效果。可将设备配置为通电后独立运行，非常适合永久性安装，或在现场无需专用 DMX 源即可测试输出。
由您的像素供电
凭借业界领先的 5-60V DC 输入范围，OCTO MK3 可通过任一端口直接由您的 LED 像素灯带或灯点供电。这消除了对额外电源和布线的需求，简化安装并降低安装时间与成本。
安装友好的设计

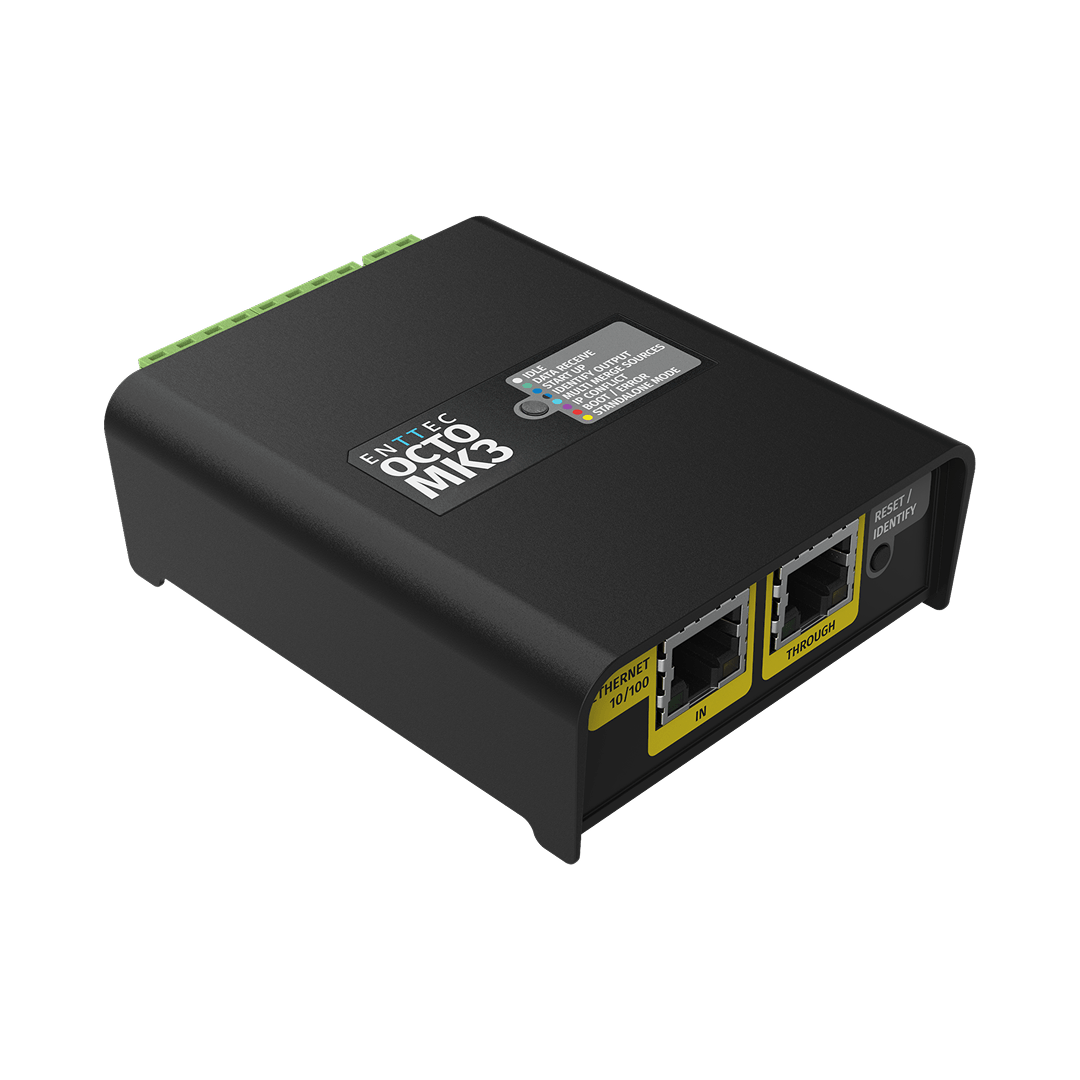

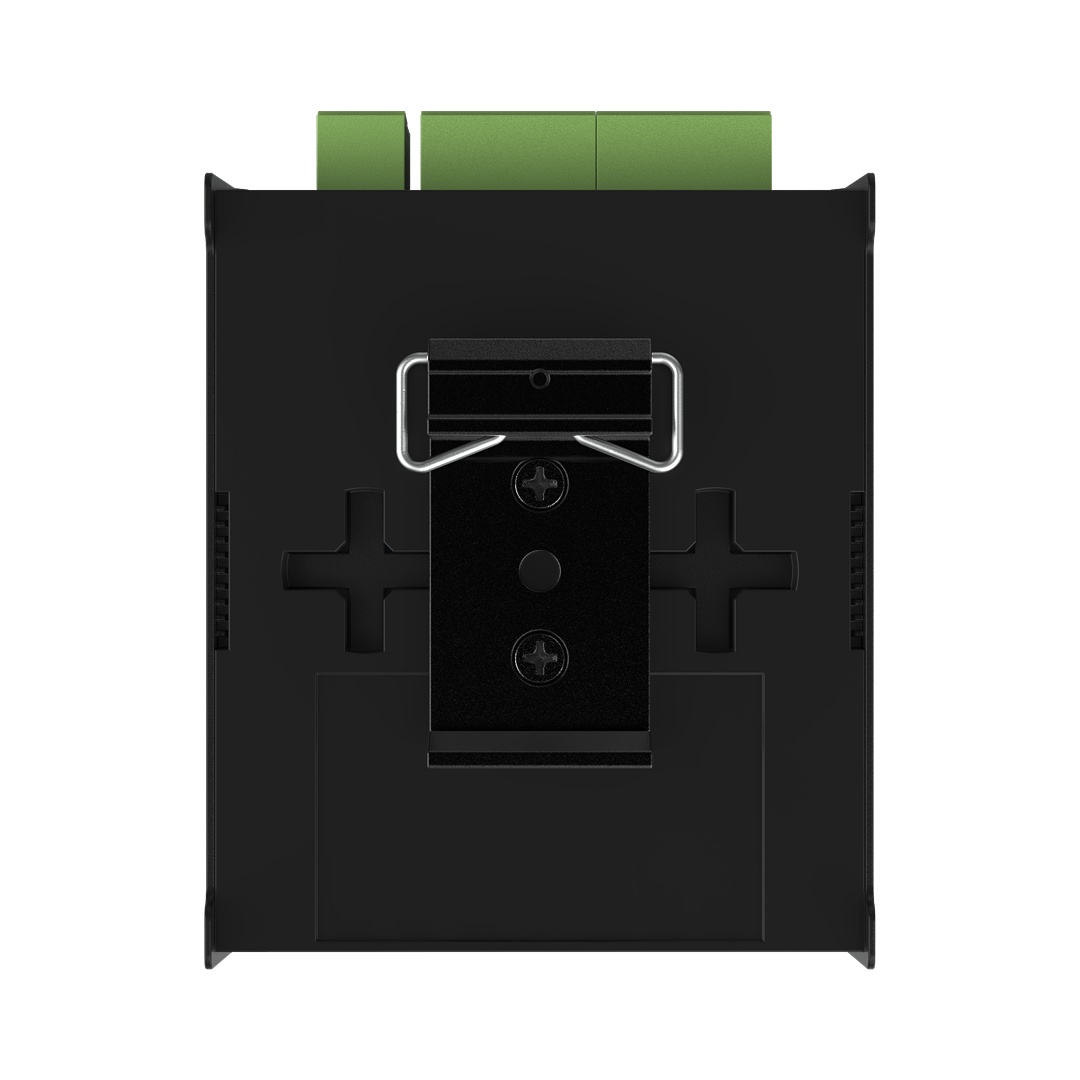

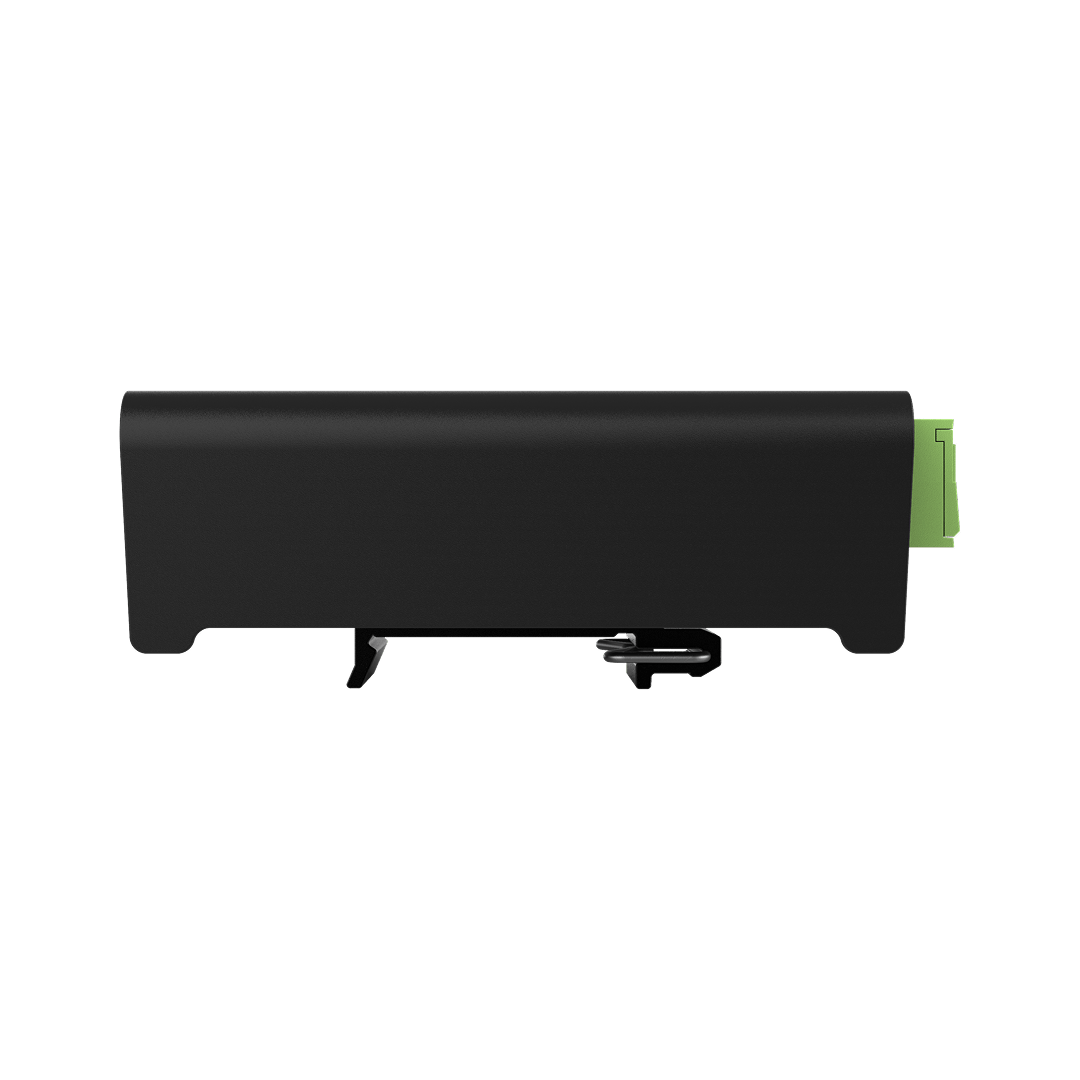

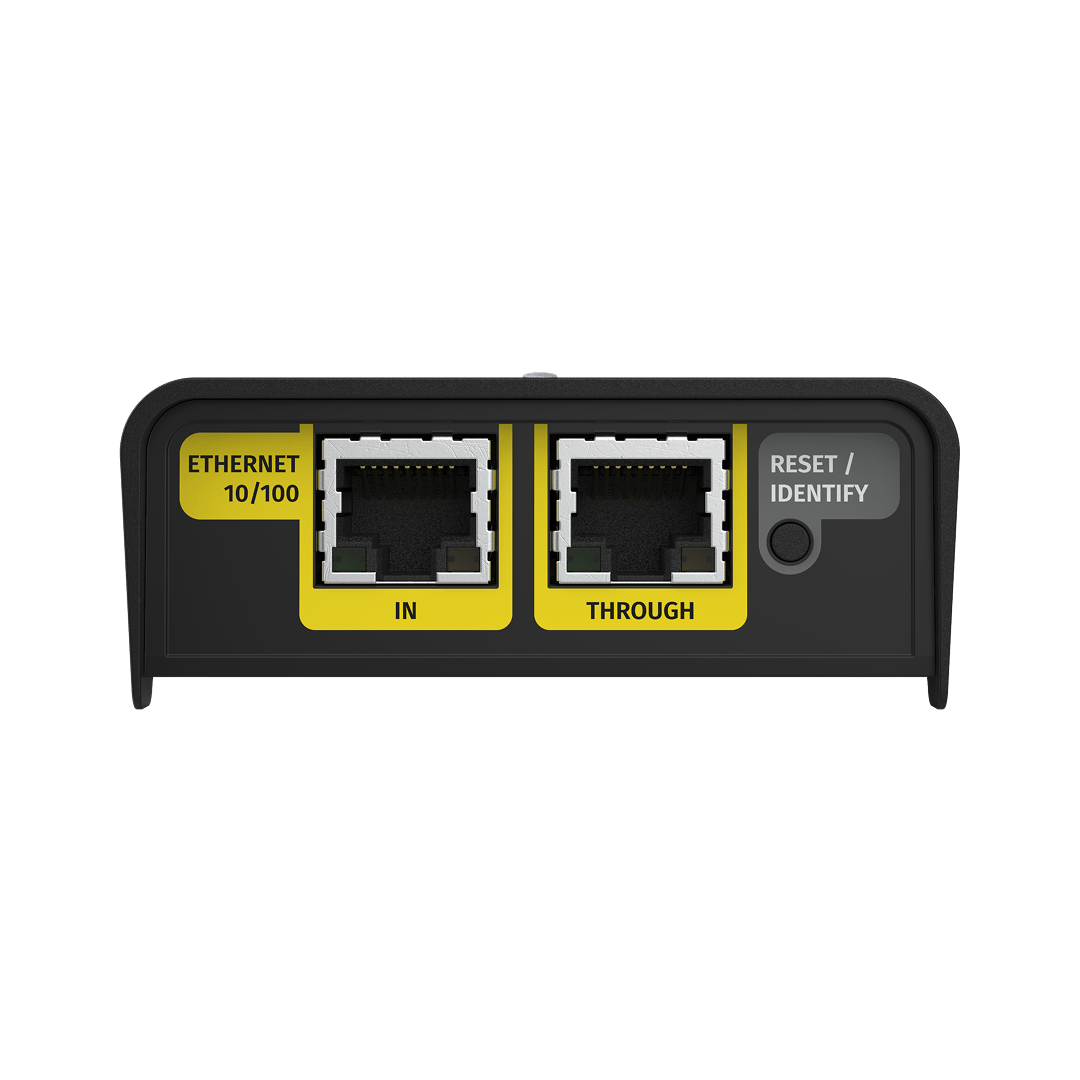

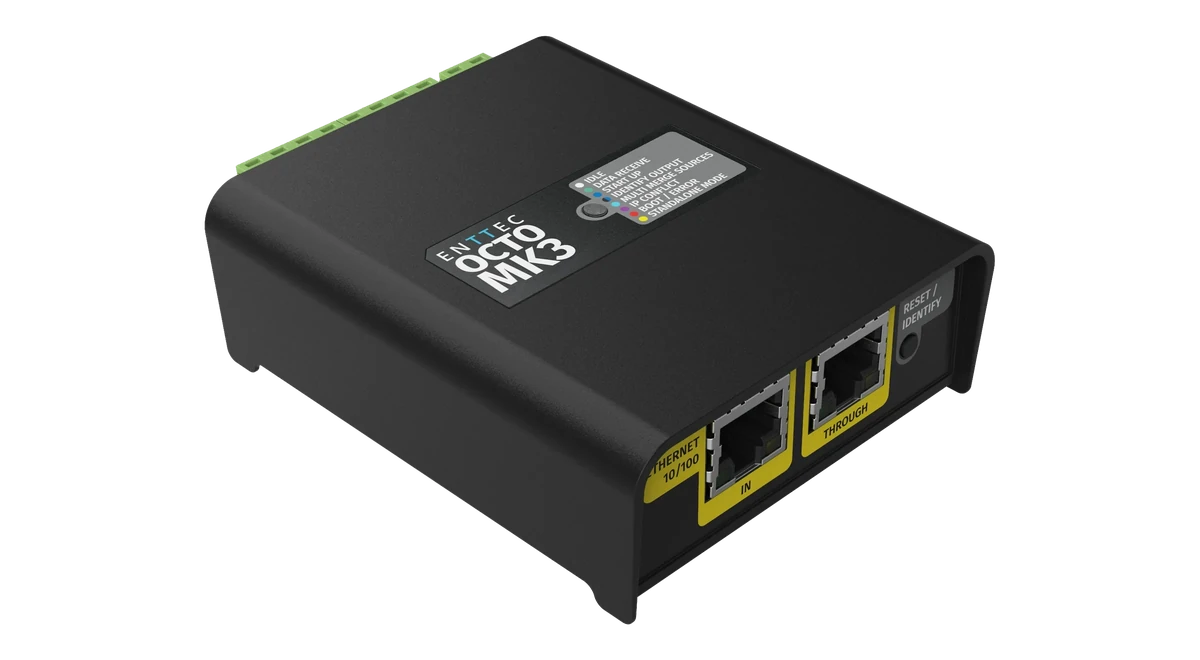

每个细节都为便于安装而设计。Identify/Reset 按钮无需网络连接即可快速验证接线。按下时，全部 8 个输出 universe 会被设置为输出最高值（255）并持续 10 秒。双 RJ45 以太网接口支持高效菊花链级联（最多 8 台设备的链路可在输出之间实现最佳同步）。可选择表面安装或使用随附配件进行 TS35 DIN 导轨安装。
用户友好的 web 界面提供直观的设备配置、固件更新、实时 universe 缓冲区检查以及全面的网络统计信息，让故障排查轻而易举。
自定义协议创建
OCTO MK3 支持 20 多种行业标准像素协议，包括 APA-102、WS2812B、SK6812、TM1814 等等。在预设库中找不到您的像素协议？OCTO MK3 支持为特殊应用创建自定义像素协议（请参阅 自定义协议创建指南 了解适用要求）。
三年质保
ENTTEC 很自豪能够为该产品提供为期 3 年的返厂制造商质保，来支撑我们对自身研发、工程设计以及质量管控方面的信心。
国际合规认证
此 ENTTEC 产品符合以下国际合规与安全标准：
让我们开始吧！
观看这段精彩的发布视频，Nic 将为您解析 OCTO MK3 何以成为我们最先进的像素控制器，从 32-universe 容量到灵活的端口配置等等。
像素控制器对比
 OCTO MK3SKU 71522当前浏览 | ||||||
|---|---|---|---|---|---|---|
| 系统 | 独立 SPI | 独立 SPI | 独立 SPI | 独立 SPI | Pixelator + PLink | Pixelator + PLink |
| 电源输入 | 5-48V DC | 5-60V DC | 4-60V DC | 5-60V DC | 12-24V DC / PoE | 12-24V DC / PoE |
| 最大端口数 | 2 | 2 | 2 | 4 | 8 | 16 |
| 最大输出端口数 | 2（数据） | 2（带时钟数据） | 2（带时钟数据） | 2（数据）+ 2 x（CLK/DATA） | 8 (PLink) | 16 (PLink) |
| 最大 universe 数 | USB 或独立模式 4U，DMX 2U | 8U | 16U | 32U | 32U | 128U |
| 每端口 universe 数 | 2U | 4U | 4U + 4U（超速模式） | 6U + 2U（超速模式） | 2U + 2U（超速模式） | 6U + 2U（超速模式） |
| 最大线缆距离 | 至首个像素 3m | 至首个像素 3m | 至首个像素 3m | 至首个像素 3m | 使用 PLink 时 300m | 使用 PLink 时 300m |
| Port Sync | 否 | 是 | 否 | 是 | 否 | 是 |
| 独立模式 | 是 | 否 | 是 | 是 | 否 | 否 |
| 自定义协议创建全系相同 | 是 | 是 | 是 | 是 | 是 | 是 |
| ELM 2024 优惠码 | 否 | 否 | 8U | 16U | 16U | 16U |
| 安装方式 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | 1U 机架/DIN 导轨/表面安装 | 1U 机架/DIN 导轨/表面安装 |
| 适用场景 | 小型独立安装项目 | 紧凑型安装项目 | 中小型安装项目 | 中大型安装项目 | 大规模安装项目 | 大型商业安装项目 |
| 保修全系相同 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |
规格参数
| 连接与网络 | |
|---|---|

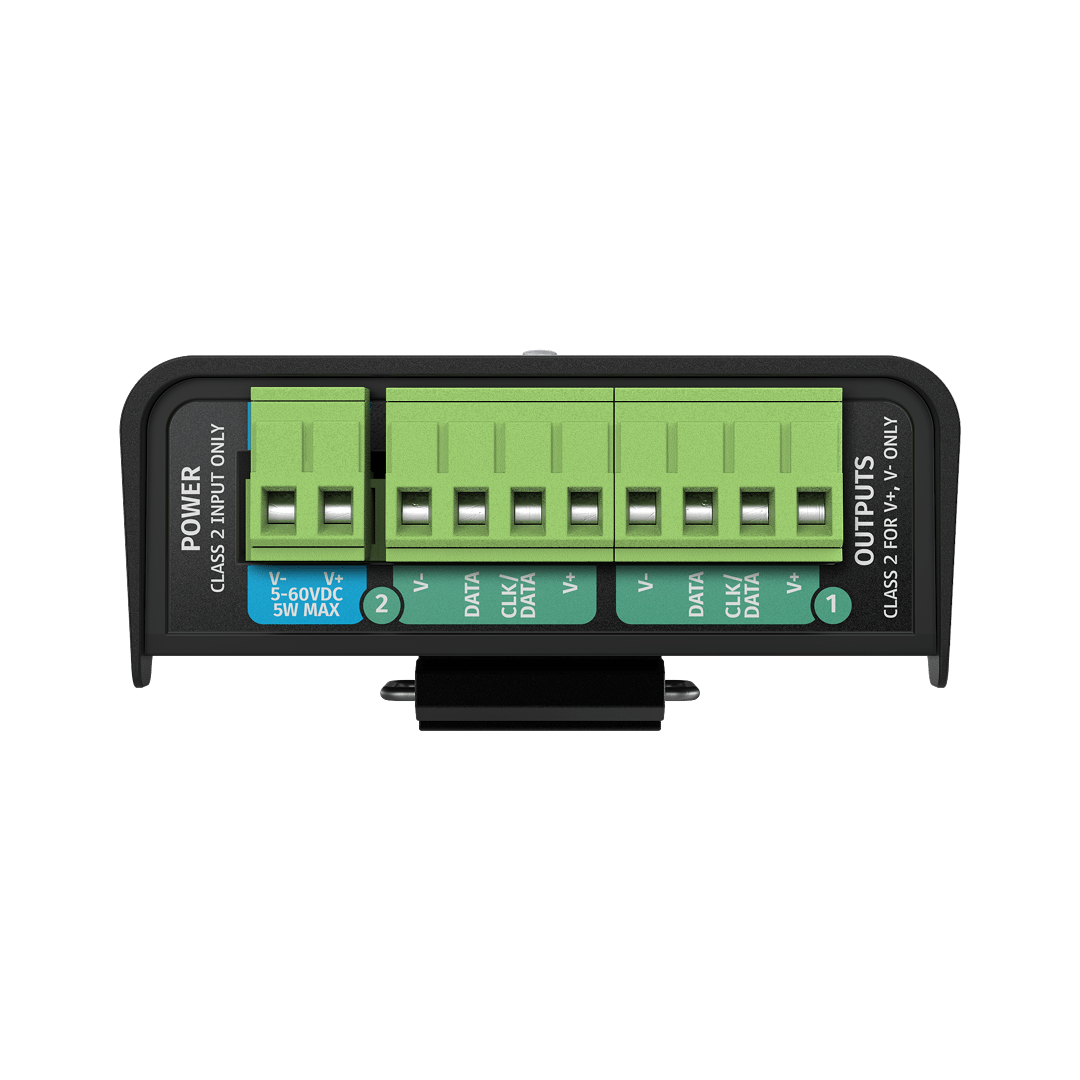

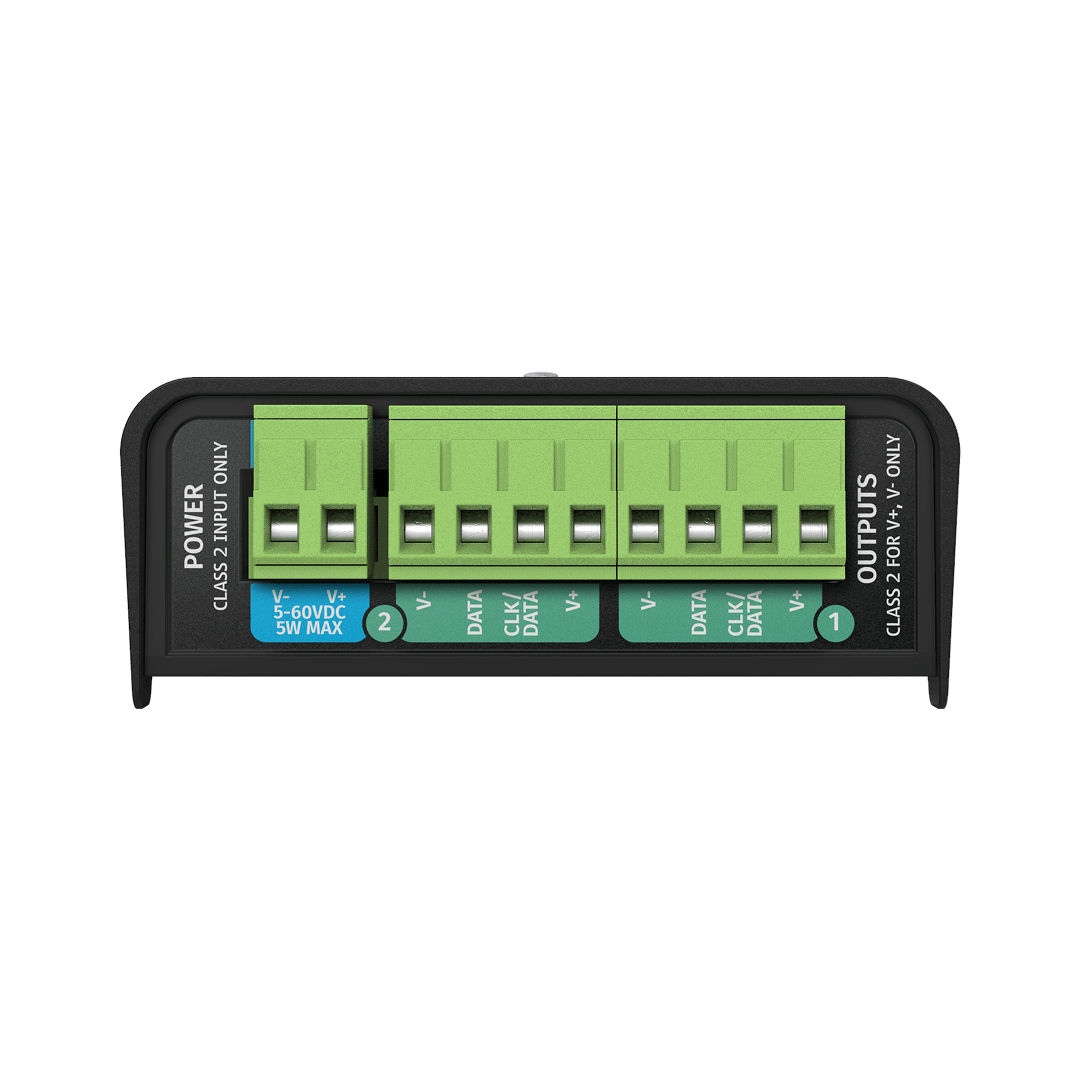

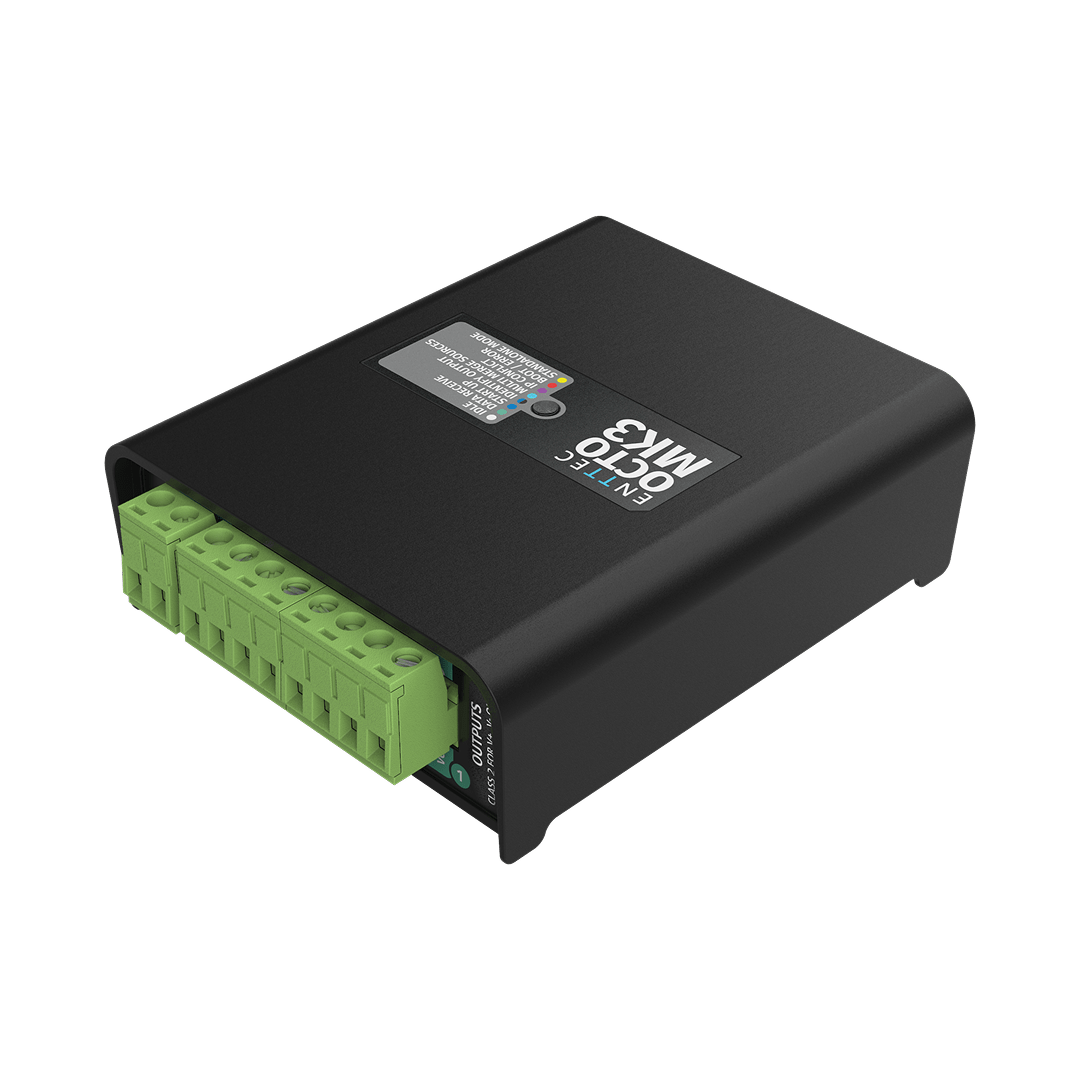

| 接口 | 2 x 网络接口（RJ45） 2 x 多功能数据端口（4 针螺钉端子） 1 x 电源端口（2 针螺钉端子） |
| 网络速度 | 10/100Base-T |
| 网络发现 | ENTTEC EMU 软件 |
| 网络配置 | 静态（默认 192.168.0.10）/ DHCP |
| 每条链路推荐网络设备数量 | 最多 8 台设备的链路可在输出之间实现最佳同步 |

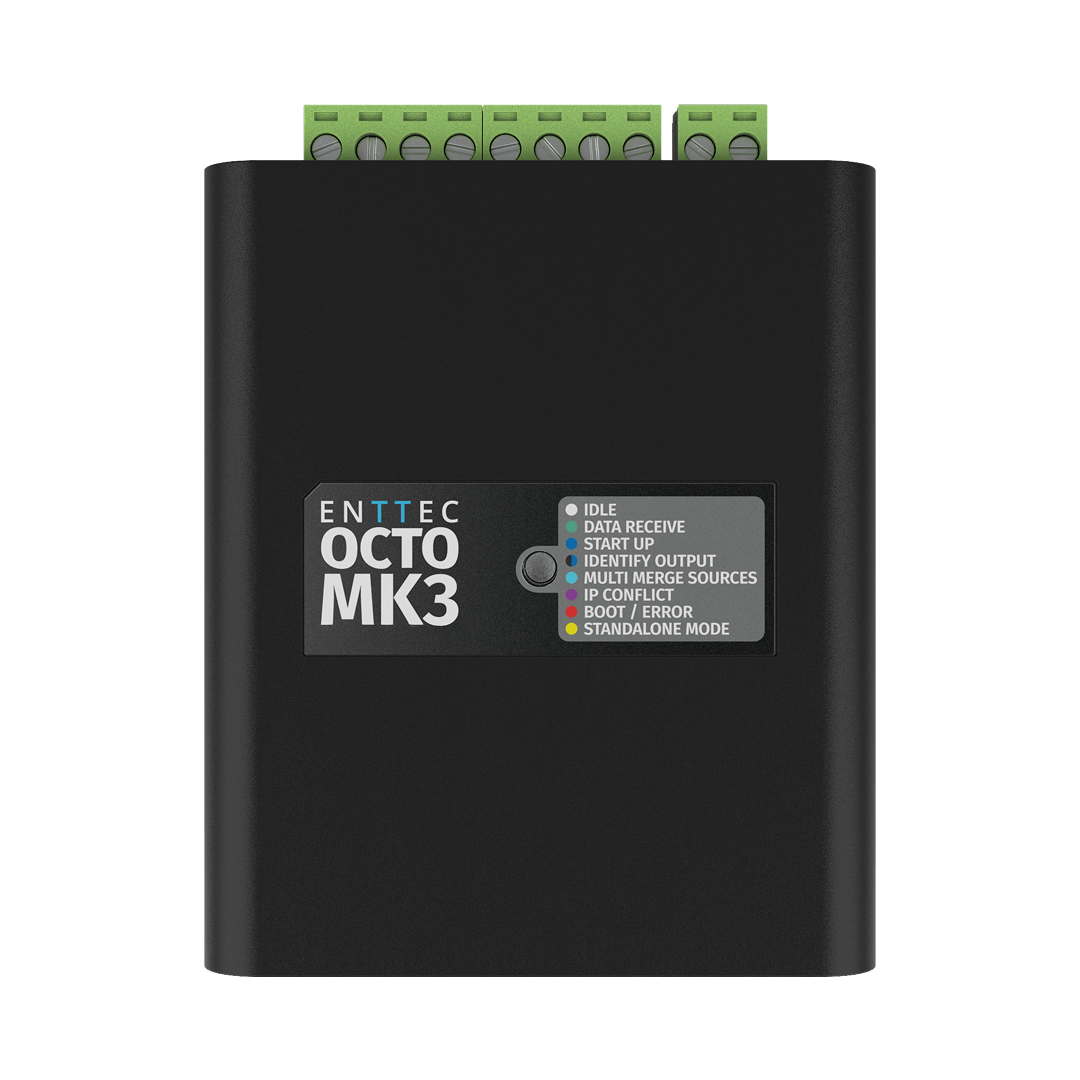

| LED 指示灯 | 前向 LED 指示灯 网络连接/活动（集成于 RJ45 端口） |
| 输出与控制 | |
| eDMX 输入协议 | Art-Net, sACN, ESP, KiNet |
| 数据输出类型 | SPI (NZR) |
| 每台设备最大 eDMX -> 像素转换 | 32 个 Universe（16,384 通道） |
| 每台设备最大可控像素数 | RGB 5,440（每端口 1,360） RGBW 4,096（每端口 1,024） |
| 最大帧率 | 100fps |
| 固件更新 | Web 界面 |
| 电源与散热 | |
| 输入电压 | 5-60V DC |
| 最大功耗 | 5W |
| 最大散热量 | 4.5 W |
| 最大输出电压 | 5V |
| 最大输出电流 | 50mA |
| 散热方式 | 对流散热 |
| 工作温度 | -20°C 至 50°C / -4°F 至 122°F |
| 工作湿度 | 5 至 95%（无冷凝） |
| 物理规格与供货 | |
| IP 防护等级 | IP20 |
| 外壳材质 | ABS 塑料 |

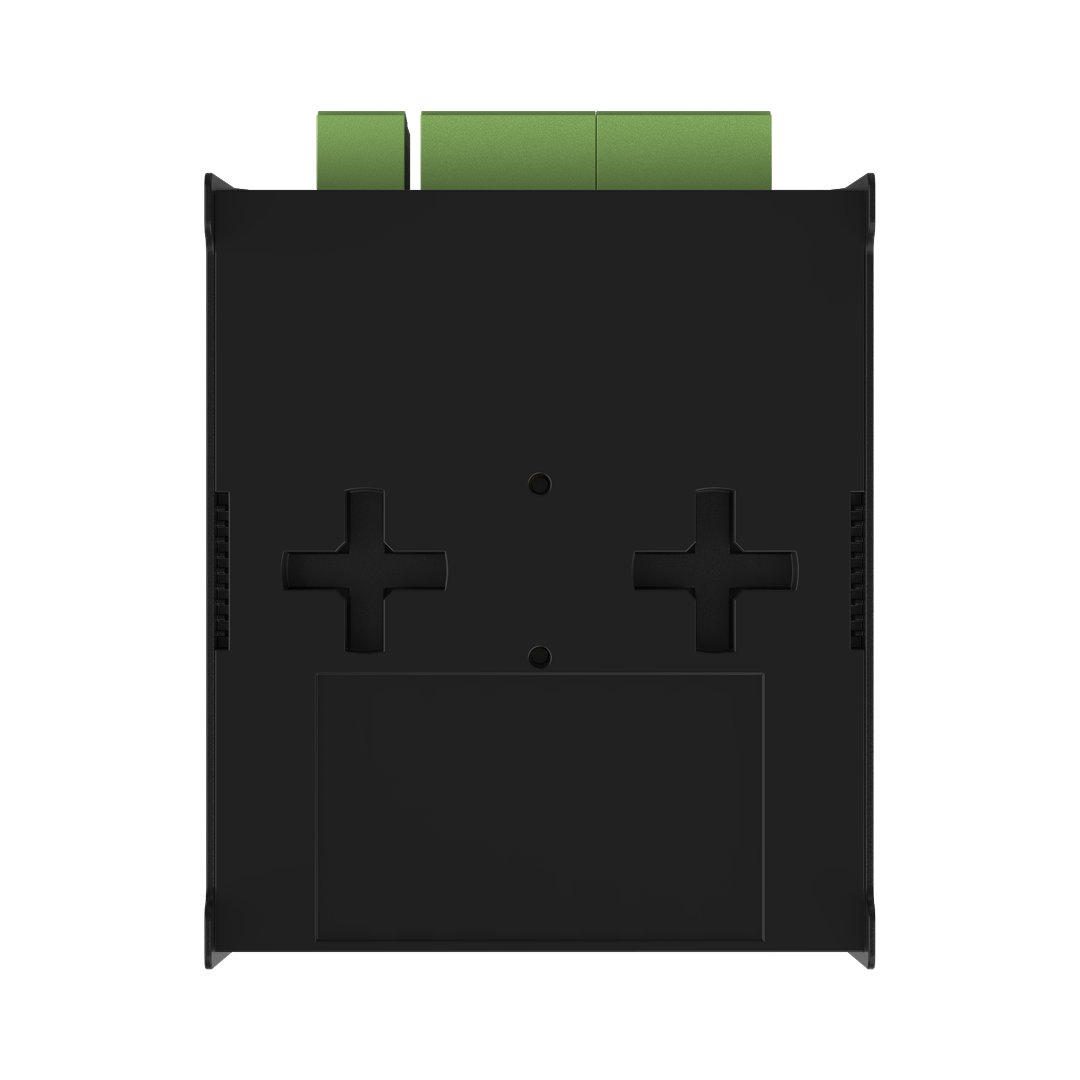

| 安装方式 | 表面安装与 TS35 DIN 导轨安装 |
| 单品尺寸 | 100.5mm x 77.9mm x 31mm |
| 单品重量 | 0.08kg / 0.18lbs |
| 包装尺寸 | 165mm x 145mm x 43mm |
| 包装重量 | 0.18kg / 0.39lbs |
| 保修 | 三年返厂保修 |
| 合规认证 | FCC（美国）、RCM（澳/新）、CE / WEEE（欧盟）、UKCA（英国） |
资源
预设支持协议: APA102, APA104, GS8208B, SJ1221 (16bit), SK6805, SK6812, SK6813, SM16703, SM16704, SPXL-16bit, TLC5973 (16bit), TM1804, TM1812, TM1814, UCS1903, UCS2903, UCS2904, UCS7604 (16bit), UCS8903 (16bit), UCS8904 (16bit), WS2811, WS2812, WS2812B, WS2813, WS2814, WS2815, WS2818, 9PDOT (16bit)。 *重要提示： 如果您希望控制带 * 标记的协议，而您产品版本的固件界面中缺少相应选项，请改选 WS2811 或 WS2812b 以使您的 LED 正常工作。
