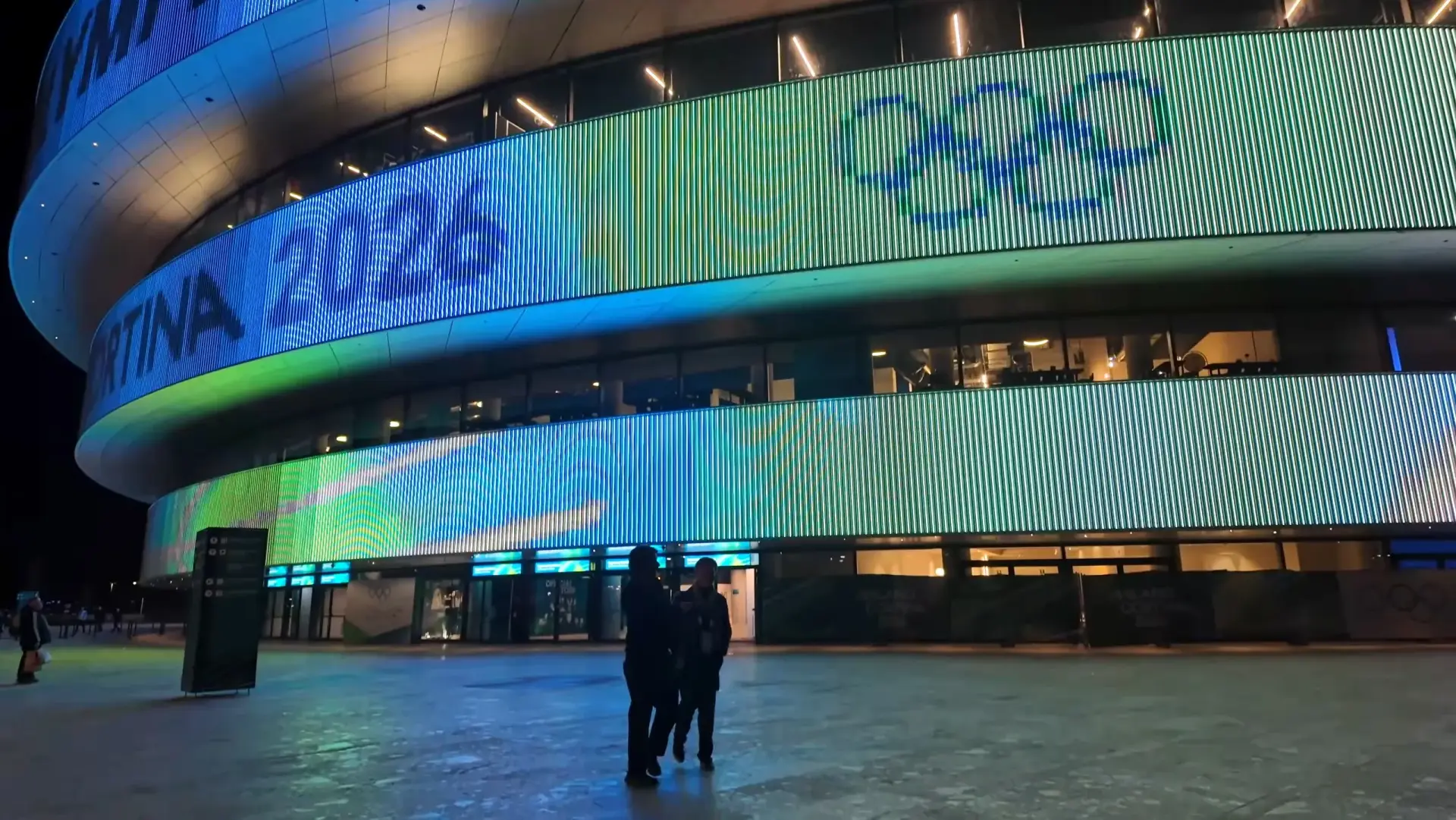

夜晚的米兰竞技场，其媒体立面由 ENTTEC 控制器点亮

适用于建筑立面、桥梁和永久性 LED 装置

建筑照明控制

ENTTEC 建筑照明控制可无人值守地运行建筑立面、桥梁和永久性 LED 装置，规模从一个分区到数万个分区。

咨询专家查看项目

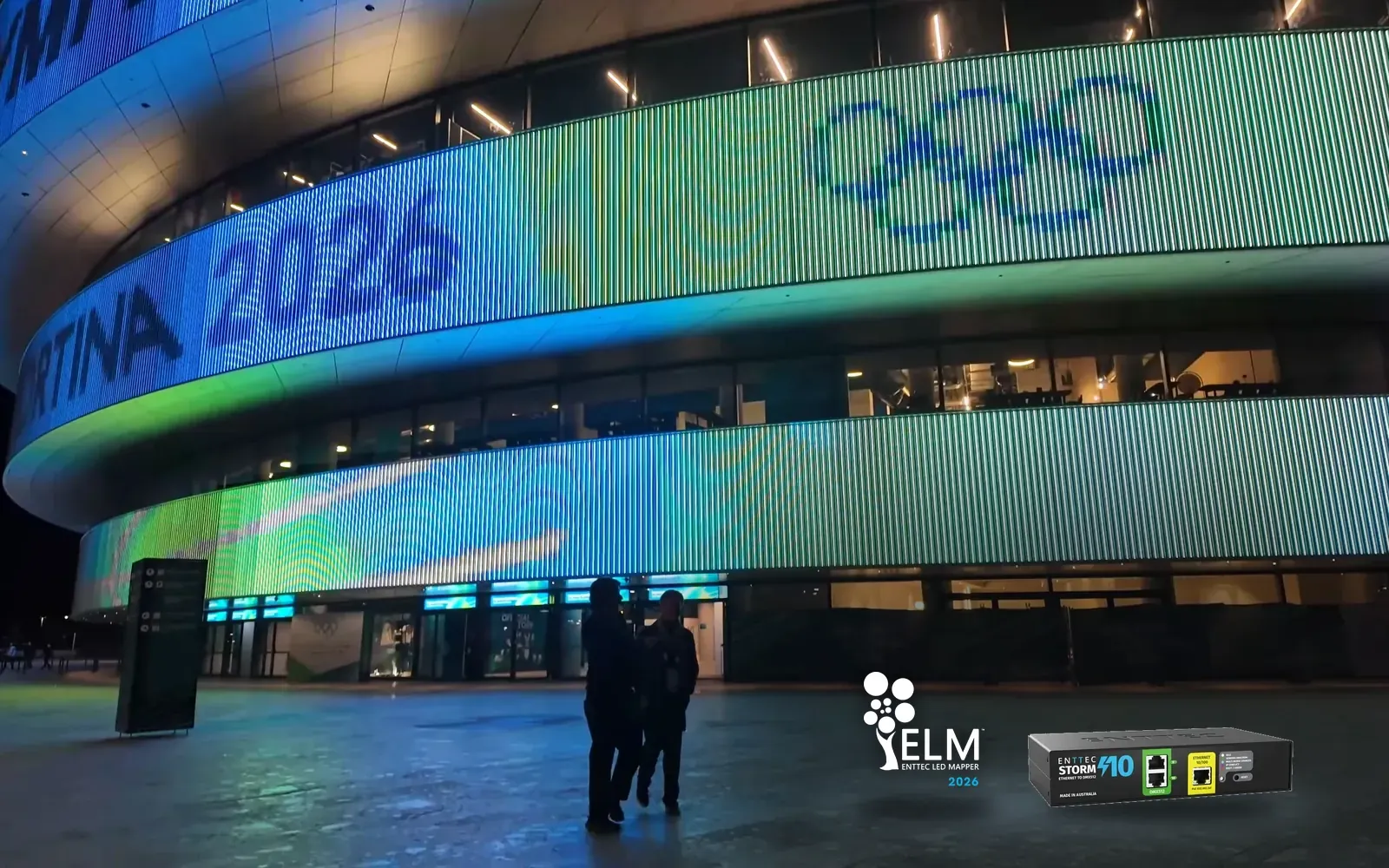

米兰竞技场媒体立面，米兰，2026

永久性安装需要什么

  • 无需电脑，全天候运行

    灯光秀由专用控制器播放，现场无需电脑，也就不存在死机、更新或更换的问题。

  • 定时调度与定时演出

    按时间和日期设置演出的开始与结束，让建筑自动变换外观。

  • 网络控制

    在现场网络中用一台笔记本电脑管理所有控制器，无需逐台到场操作。

  • 灯具故障告警

    ELM Architectural 中的 Sentry 通过 RDM 检查每个灯具，一旦有灯具发生故障，就会通过电子邮件或短信通知您的团队，无需有人一直盯着屏幕。

    了解 Sentry 如何运作

  • 从一个分区扩展到数万个分区

    从单个标识起步，在同一系统上扩展到城市级灯光秀。借助分区扩展包，ELM Architectural 每种输出协议最多可达 32,768 个分区。

  • 由其他楼宇系统触发

    楼宇管理系统和演出系统可通过 OSC、UDP、DMX、Art-Net 和 sACN 触发场景。

  • DIN 导轨安装

    控制器安装在电气柜内的标准 DIN 导轨上，与其他楼宇设备并列。

ENTTEC 系统如何协同工作

一次设计，随后由专用硬件回放并驱动灯光。

  1. 设计与像素映射

    在 ELM 中映射每个灯具并制作灯光秀。

    ELM 产品页面

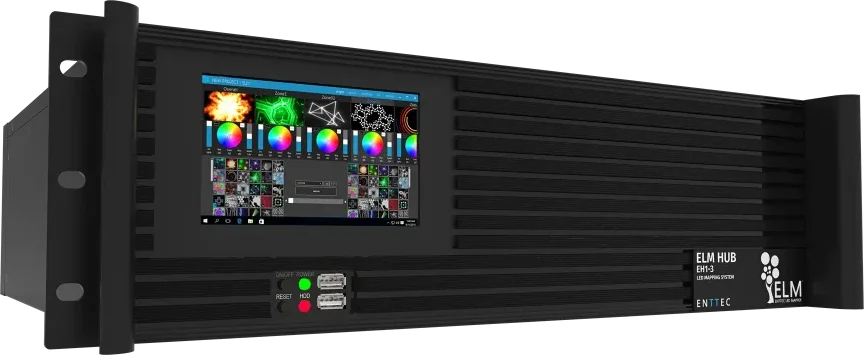

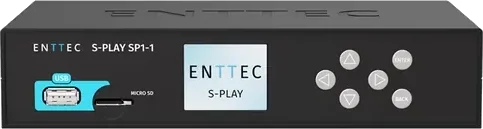

  2. S-PLAY SP1-1 演出控制器ELM HUB 媒体服务器

    回放与调度

    灯光秀可独立运行、按日程运行或由触发器启动。

    S-PLAY SP1-1 产品页面ELM HUB 产品页面

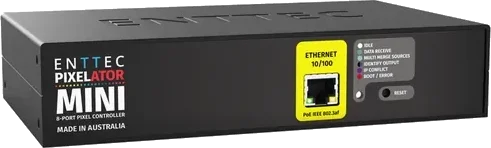

  3. OCTO MK3 像素控制器Pixelator Mini 像素控制器

    像素输出

    将网络数据转换为 LED 像素的信号。

    OCTO MK3 产品页面Pixelator Mini 产品页面

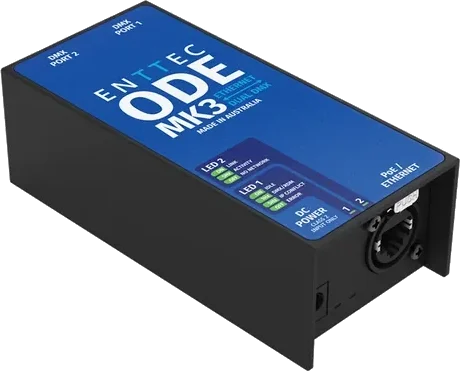

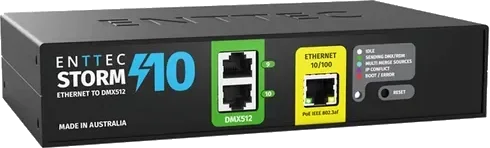

  4. ODE MK3 以太网转 DMX 节点STORM 10 以太网转 DMX 网关

    DMX 分配

    向洗墙灯、泛光灯及其他灯具输出 DMX。

    ODE MK3 产品页面STORM 10 产品页面

按项目规模选择

三种典型的起步方案，每种都附有由我们的技术支持工程师绘制的系统图。您的 ENTTEC 专家会与您一起确定具体的系统规模。

按项目规模选择
S-PLAY Mini单个标识或景观S-PLAY Nano 或 Mini查看运行方式大多数立面项目从这里开始S-PLAY SP1-1OCTO MK3建筑立面S-PLAY SP1-1 搭配 STORM 10 或 OCTO MK3查看运行方式ELM HUB地标或城市级灯光秀ELM Architectural 运行于 ELM HUB查看运行方式
分区最多 4 个最多 32 个最多 32,768 个
回放独立运行，无需电脑独立运行，无需电脑专用服务器
调度通过触发启动，或通电后循环播放支持支持
网络控制通过现场网络通过现场网络通过现场网络
安装方式DIN 导轨DIN 导轨机架

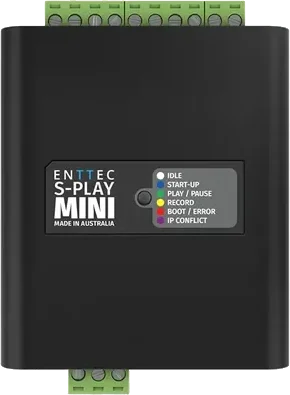

  • S-PLAY Mini

    单个标识或景观

    S-PLAY Nano 或 Mini

    分区
    最多 4 个
    回放
    独立运行，无需电脑
    调度
    通过触发启动，或通电后循环播放
    网络控制
    通过现场网络
    安装方式
    DIN 导轨
    查看运行方式
  • 大多数立面项目从这里开始
    S-PLAY SP1-1OCTO MK3

    建筑立面

    S-PLAY SP1-1 搭配 STORM 10 或 OCTO MK3

    分区
    最多 32 个
    回放
    独立运行，无需电脑
    调度
    支持
    网络控制
    通过现场网络
    安装方式
    DIN 导轨
    查看运行方式
  • ELM HUB

    地标或城市级灯光秀

    ELM Architectural 运行于 ELM HUB

    分区
    最多 32,768 个
    回放
    专用服务器
    调度
    支持
    网络控制
    通过现场网络
    安装方式
    机架
    查看运行方式
DMX，1 个 UniverseLED 灯具发光标识或景观按钮移动传感器继电器输出至其他设备笔记本电脑，任意网页浏览器PLAYINGENTTECS-PLAY Mini12‑24V DC

小型标识或景观如何运行

一台 S-PLAY Nano 或 Mini 通电后即可独立播放标识的灯光秀，并可通过按钮和移动传感器切换播放内容。

  1. 设备清单：一台 S-PLAY Mini 或 Nano、一个电源、一个 DMX Universe 上的 LED 灯具、一个按钮、一个移动传感器和一台笔记本电脑。
  2. 在网页浏览器中打开 S-PLAY 网页界面制作灯光秀：从 DMX 录制 Cue，或使用效果生成器，然后把 Cue、事件和触发器拖入播放列表。
  3. 拔掉笔记本电脑。播放列表在通电后循环播放，标识自动点亮，现场无需电脑。
  4. 移动传感器或按钮触发另一个播放列表，继电器同时开关其他设备。

滑动查看完整系统图。

采用 ENTTEC 的建筑立面与桥梁

我们的控制器每晚运行的永久性装置。

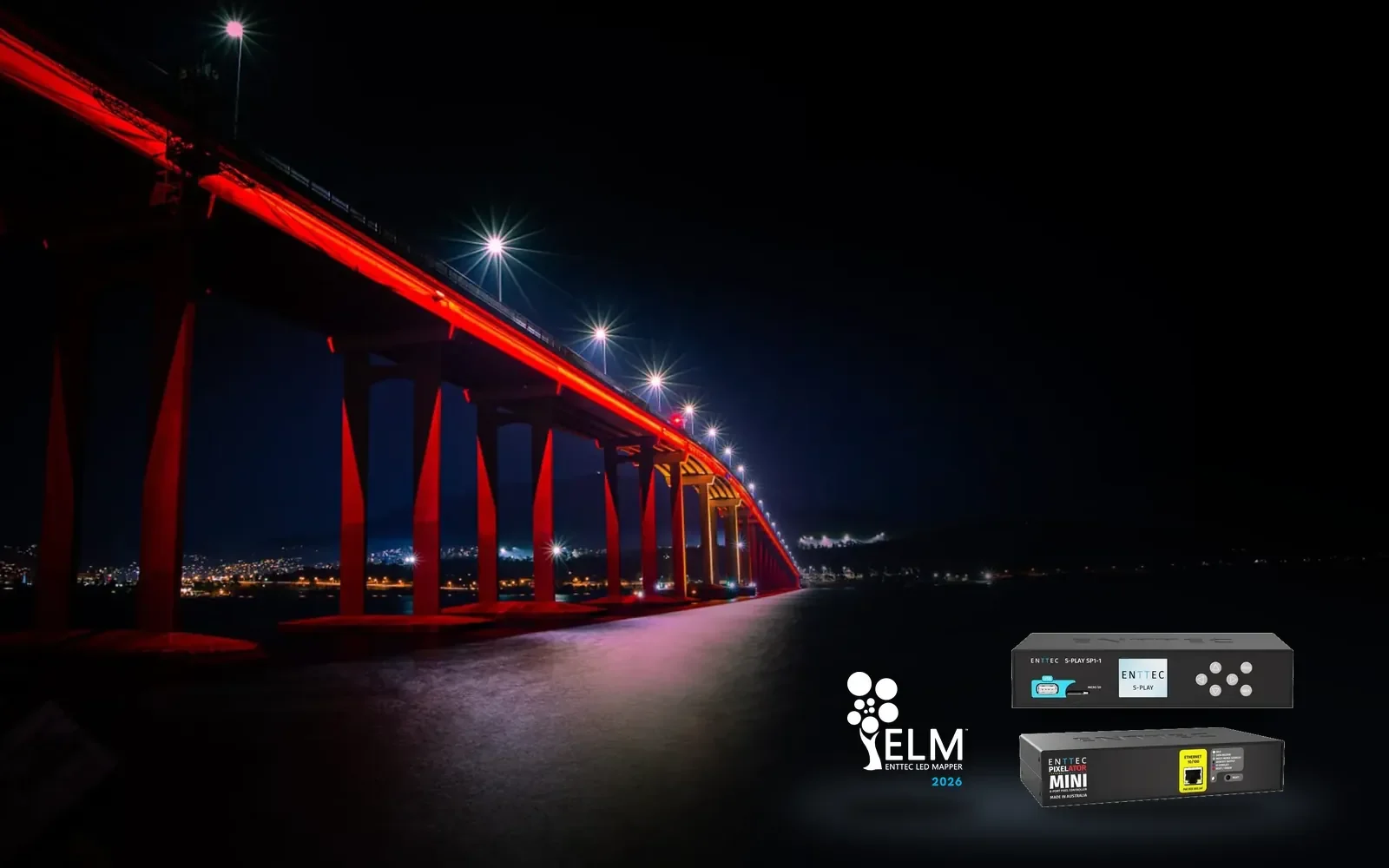

塔斯曼大桥

  • 夜里整座桥身亮起洋红与紫色，背后是山坡上的住宅区与散落的城市灯光
  • 大桥全长被暖橙色灯光勾勒，隔着漆黑的水面望去，倒影破碎荡漾
  • 自桥下沿着一排红色桥墩望去，桥身下方水面上是一大片金色光斑
DecroluxChameleon14W RGBWDecroluxChameleon14W RGBWDecroluxChameleon14W RGBWDecroluxChameleon14W RGBWDecroluxChameleon14W RGBWDecroluxChameleon14W RGBWDecroluxChameleon14W RGBWDecroluxChameleon14W RGBWENTTEC CVC4ENTTEC CVC4ENTTEC CVC4ENTTEC CVC4ENTTEC CVC4ENTTEC CVC4ENTTEC CVC4ENTTEC CVC4ENTTECPixelator MiniENTTECPixelator MiniENTTECPixelator MiniENTTECPixelator MiniENTTECPixelator MiniENTTECPixelator MiniENTTECPixelator MiniENTTECPixelator MiniENTTEC S-PlayENTTEC S-PlayENTTEC LED Mapper（ELM）软件

塔斯曼大桥如何运行

两台 S-PLAY 通过网络运行整座大桥：大多数夜晚为暖白光，特殊活动时播放排程好的彩色灯光秀，并可远程访问以更换节目。

  1. 设备清单：ELM、2 台 S-Play、网络交换机、8 台 Pixelator Mini、200 台 CVC4 和 1920 个 RGBW 模组。
  2. 大部分时间里，大桥以暖白光照亮。每个 RGBW 模组中的白光（W）与旧荧光灯管的 3000K 色温一致。
  3. RGBW 让大桥可以随心变换颜色。灯光秀从 S-Play 经网络传到 Pixelator Mini，再经 CVC4 传到各个模组。
  4. S-Play 接入网络，因此可以远程访问，手动切换灯光秀或更新程序。
  5. 定时播放的彩色灯光秀为特别活动增色：Dark Mofo 艺术节亮红色，女性健康周亮粉色，男性健康周亮蓝色。

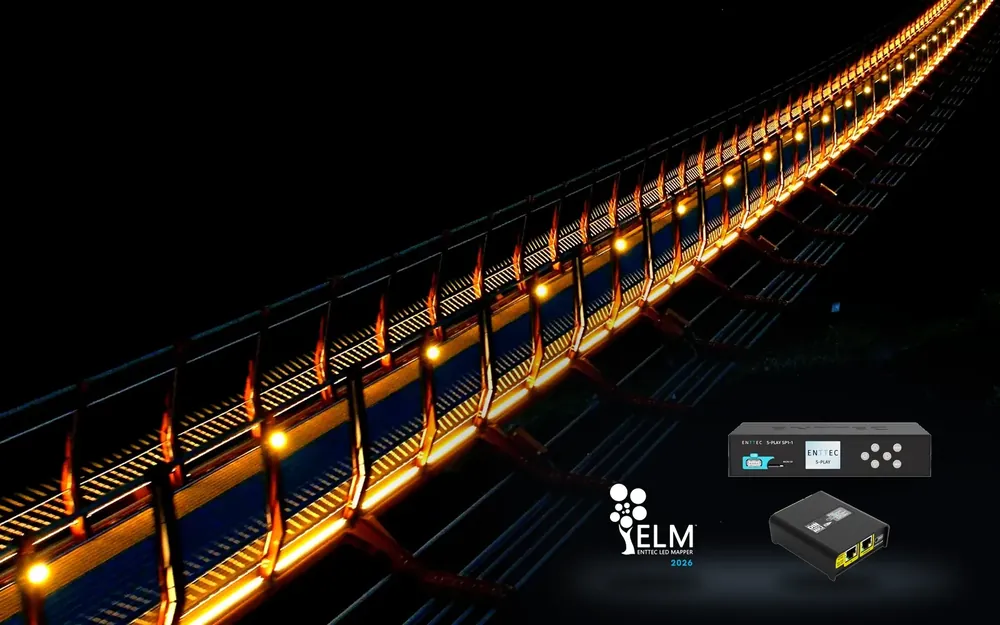

大王岩公园人行桥

  • 夜间从对岸水面望向桥体，明亮的弧线横跨海岬，水面映出洋红与蓝色，前景是消波块
  • 当晚稍后从同一海湾拍摄，桥体呈现红色与橙色，粉色光影铺展在水面上
  • 黄昏时分，一名技术人员在控制柜前操作显示器，身后松林中的桥体泛着红色与琥珀色的光
终端用户设备（如电脑、笔记本、手机）互联网4G LTE 路由器笔记本电脑运行ENTTEC ELM软件及 OSCENTTEC S-PLAY按钮ENTTEC OCTOENTTEC OCTOENTTEC DIN ETHERGATEENTTEC DIN RDS4可从首尔远程控制！

大王岩公园人行桥如何运行

运行于服务器的 ELM 通过 28 台 OCTO 和 DIN 网关点亮整座大桥。路人可以按下按钮切换灯光秀，大桥还可以从首尔远程控制。

  1. 设备清单：28 台 OCTO、2 台 DIN Ethergate、8 台 DIN RDS4、ELM、1 台 S-PLAY SP1-1、1 台网络交换机和 1 台 4G LTE 路由器。
  2. ELM 将灯光秀数据发送到 OCTO、DIN Ethergate 和 DIN RDS4，整座桥随之亮起。
  3. 路人按下按钮，S-PLAY 就会在 ELM 服务器上触发另一场灯光秀。
  4. 借助 4G LTE 路由器，可以在首尔用电脑、笔记本或手机远程控制这座桥。

CSW-AESEAN TOD 空中连廊

  • 黄昏时沿地铁线望去，前景是亮起的空中连廊，雅加达的天际线在其后层层展开
  • 摩托车骑手在弧形步道下的路口等待，连廊底部被橙色、绿色与蓝色灯光洗亮
  • 车流从桥下经过，上方是亮起的 ASEAN 车站标识，雨棚被绿色与红色灯光照亮
控制室像素映射灯光秀编程工具：ENTTEC LED Mapper。ENTTEC S-PLAYENTTEC S-PLAY监控电脑网络交换机网络交换机网络交换机ENTTECSTORMENTTECSTORMRGBW 洗墙灯RGBW 洗墙灯RGBW 洗墙灯RGBW 洗墙灯RGBW 洗墙灯RGBW 洗墙灯RGBW 洗墙灯RGBW 洗墙灯连接更多ENTTECSTORMs +灯具4G LTE 路由器互联网终端用户设备，如电脑/笔记本/手机。借助 S-PLAY 的安全 SSH 连接，在世界任何地方远程访问灯光秀。

CSW-ASEAN TOD 空中连廊如何运行

在 ELM 中制作的灯光秀由两台 S-PLAY SP1-1 播放，经 8 台 STORM 10 驱动 44 个 Universe 的洗墙灯，按设定排程运行，并可通过 4G LTE 路由器远程访问。

  1. 设备清单：ELM、2 台 S-PLAY SP1-1、网络交换机、8 台 STORM 10，以及 44 个分区的 RGBW 洗墙灯。
  2. 灯光秀在 ELM 中完成像素映射和编程，然后载入两台 S-PLAY。
  3. S-PLAY 经交换机向 8 台 STORM 传送 Art-Net 数据，再由 STORM 驱动洗墙灯。
  4. S-PLAY 按设定的日程播放灯光秀，包括特殊场合和节假日。
  5. 借助 4G LTE 路由器和 S-PLAY 的安全 SSH 连接，可以在世界任何地方访问灯光秀。

SentryELM Architectural 功能

灯一熄灭，您第一时间知道

在建筑立面或桥梁上，灯具常在最难触及的地方悄然失效。Sentry 通过 RDM 全天候监视每一个灯具，并通过电子邮件或短信提醒您的团队，让它还只是一次预警，而不是地标上的一个暗点。

它会对照每台灯具自身的正常范围检查温度、电压和电流。深度检测只在灯光熄灭时运行，演出一开始就立即停止，因此绝不会打断正在播放的演出。

Sentry 随 ELM Architectural 计划提供。 在 ELM 中查看 Sentry

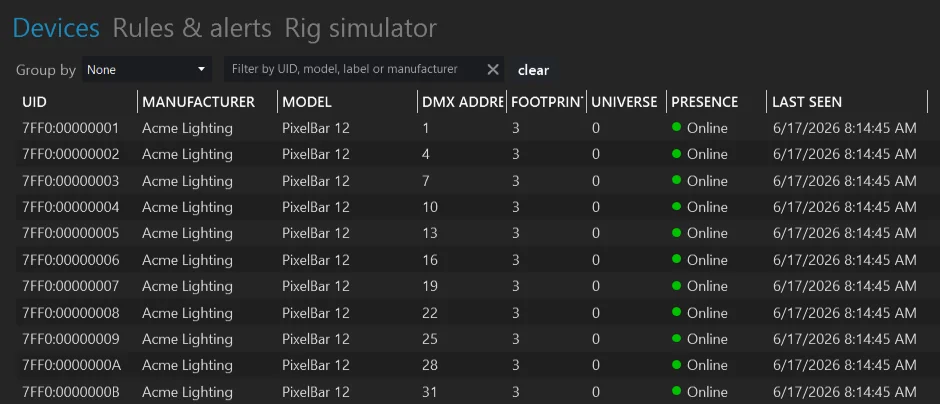

ELM Sentry 设备视图，列出 3 台网关下的 288 台 RDM 灯具，显示每台灯具的地址、Universe、在线状态和最后一次响应时间
Sentry 的设备视图：现场每台 RDM 灯具，及其地址、Universe、在线状态和最后一次响应时间。

  1. 通过电子邮件或短信报警

    规则与报警设置决定由谁、以何种方式收到故障通知。

  2. 按网关或区域分组

    将项目分组，例如北立面或桥跨，一眼看出问题出在哪个部分。

  3. 每台灯具的实时状态

    每台灯具都会显示是否在线以及最后一次响应的时间。

Sentry 的设备视图：现场每台 RDM 灯具，及其地址、Universe、在线状态和最后一次响应时间。

ELM Sentry 设备视图，列出 3 台网关下的 288 台 RDM 灯具，显示每台灯具的地址、Universe、在线状态和最后一次响应时间

为什么选择 ENTTEC

永久性安装项目需要一家在交付多年之后依然在身边的供应商。

  • 屡获殊荣的软件

    ELM 荣获 2017 年 Live Design 大奖最佳灯光控制软件。

  • 本地支持

    区域办事处和经销商网络可在交付后为您的项目提供支持。

  • 为长期安装而生

    产品供应周期长，今天安装的立面多年后仍可获得维护。

关于建筑照明控制的常见问题

灯光秀可以在没有电脑的情况下运行吗？

可以。S-PLAY 和 ELM HUB 可独立播放灯光秀，现场无需保留电脑。只有在制作或修改灯光秀时才需要电脑。

如何按时间段安排演出？

在 S-PLAY SP1-1 上设置排程，它会在您选定的时间和日期播放灯光秀，可按每天、每周、每月或每年重复，也可按项目所在地的日出和日落时间触发。再设置一个排程，在指定时间停止所有播放，现场无需值守。开启 NTP 后，时钟会自动从网络校准。在较大的项目中，由一台 S-PLAY 担任主机，您在主机上创建的播放列表和排程会同步到各台从机，让所有控制器一起播放。

一个系统可以驱动多少个分区？

小型景观可从一个分区起步，S-PLAY SP1-1 最多 32 个分区。对于地标和城市级灯光秀，ELM Architectural 从 256 个分区起步，借助分区扩展包每种输出协议可扩展到 32,768 个分区，而 ELM HUB 正是为这种规模的运行而打造的。

楼宇管理系统可以触发场景吗？

可以。场景可通过 OSC、UDP、DMX、Art-Net 和 sACN 触发，楼宇管理系统或演出控制系统都能切换播放内容。

我可以远程更新灯光秀吗？

您可以在任何地方进行控制：将 S-PLAY 关联到您的 ENTTEC 账户，它就会获得专属的安全网址（需固件 3.3.0 或更高版本）。灯光秀可在任意电脑上制作和编辑，向控制器发送新灯光秀时，需要一台接入现场网络的笔记本电脑。

控制器安装在哪里？

S-PLAY、OCTO 和 DMX 网关安装在电气柜内的标准 DIN 导轨上，与其他楼宇设备并列。

与专家一起规划您的项目

告诉我们建筑情况和您想要的效果。我们将帮助您确定系统规模，并找到本地安装商。

咨询专家查找经销商
