16 U+ 以太网转 SPI 像素转换器，支持超速模式

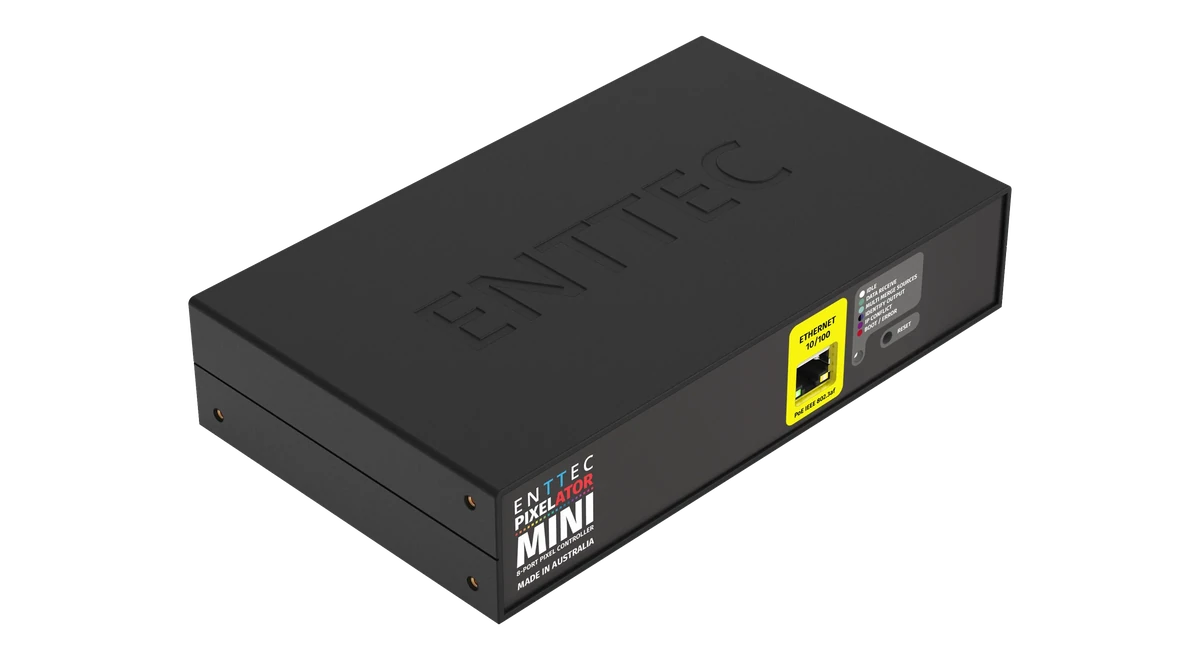

Pixelator Mini 是一款安装级像素转换器，可简化 LED 像素点和灯带的控制。作为 ENTTEC PLink 系统的一部分，它提供 8 个以太网端口用于 SPI 像素转换，可处理 16 个 universe（overdrive 模式下为 32 个）的 Art-Net、sACN 和 ESP 数据，数据完整传输距离可达 300m。
将 PLink INJECTOR 连接到每个端口，即可将控制数据转换为 SPI 协议，确保信号无缝传输到 LED 像素灯具。Pixelator Mini 非常适合大型项目，支持超过 20 种 LED 协议并可自定义协议，固件更新和配置均可通过其本地 Web 界面完成。如需户外使用，可搭配户外 PLink INJECTOR 或我们的 CVC4 调光器，实现极简配置和广泛控制。
第 1 / 5 张

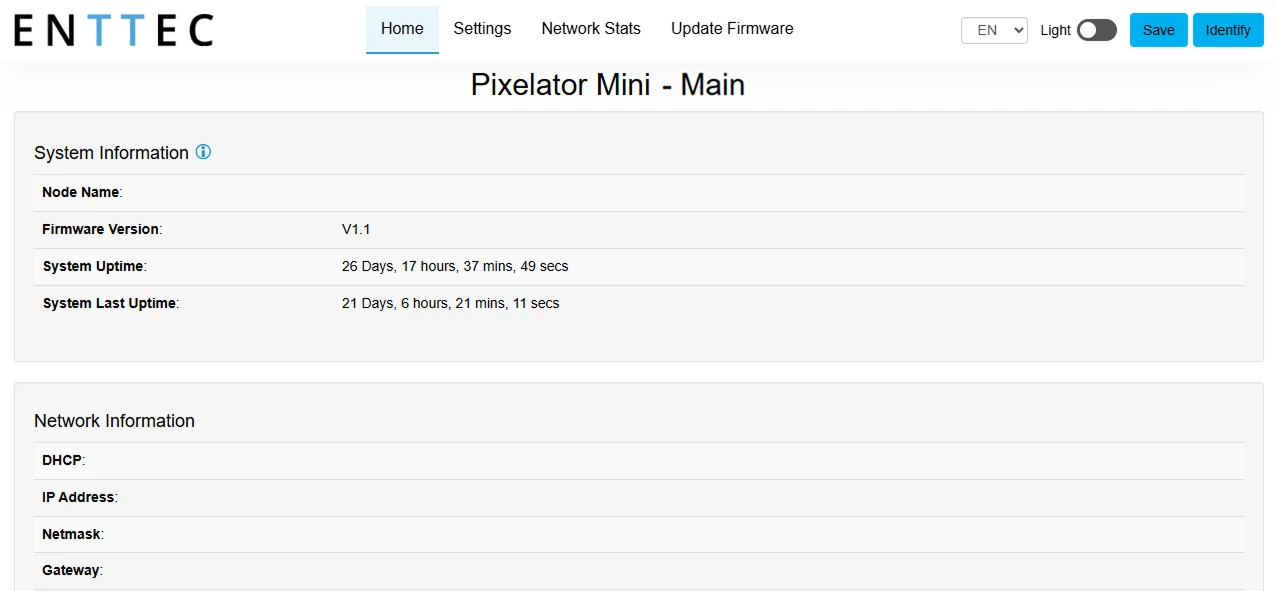

简便的，网络界面配置
ENTTEC 自豪地率先在灯光控制领域引入了用户友好的 Web 浏览器界面。与所有 ENTTEC 网络产品一样，您只需在同一网络中的任何位置，使用您喜爱的 Web 浏览器连接到您的 PIXELATOR MINI，即可配置、管理和更新设备设置。就是这么简单！
8 x 2U = 32U?
没错！虽然表面上是一款 16-universe 的 LED 控制器，但 PIXELATOR MINI 可高效地将多达 32 个 universe 的 DMX-over-Ethernet 转换为 PLink 像素数据（每个输出 4U），当配置为每个端口输出超过 2U 时会自动启用 Overdrive 模式 ， 因为您永远不知道何时会需要那一点额外的余量。
便于安装
功能丰富，让您的安装运行更顺畅。可选择任意输入 universe 编号并将其分配到任意输出端口，或通过创建像素分组来减少 DMX 输入控制通道数量。可选择静态或 DHCP 网络配置，并轻松配置像素排序，以在您的灯光控制器中匹配任何标准灯具类型。功能远不止于此！
保持同步
PIXELATOR MINI 的八个 PLink 输出端口均可独立设置帧率和宇宙数量，因此一台控制器即可驱动装置中截然不同的部分。当内容需要在多个输出端口或多台设备之间保持一致时，请使用较短的帧并以高于 35 FPS 的帧率运行：在此帧率下，各输出端口之间的细微时间差异将远不易察觉，从而让跨越多台设备的大型 LED 矩阵流畅播放，不会出现明显的画面撕裂。
灵活的协议支持
可控制多达 32 个 universe 的像素（4,096 RGBW / 5,440 RGB / 16,384 W），并输出超过 20 种不同的内置像素协议。更重要的是，您可以同时输出多达两种不同的协议：一种使用端口 1-4，另一种通过端口 5-8。如果缺少某种协议，我们的自定义功能允许用户随时为任何所需的像素灯具创建自己的协议 ， 无需为新固件提交支持请求。
坚固可靠的浪涌保护
PIXELATOR MINI 专为 7×24 小时严苛运行设计，配备浪涌保护。如果您的数据线缆出现故障导致电压尖峰、安装人员操作不当造成静电冲击，或者您的 DMX 线路上存在大量电气噪声，这些问题都不会通过设备传递到您的其他设备。任何干扰都会被自动抑制。
三年质保
ENTTEC 很自豪能够为该产品提供为期 3 年的返厂制造商质保，来支撑我们对自身研发、工程设计以及质量管控方面的信心。
国际认证
UL Listed 标志是 UL 针对经过 Underwriters Laboratories LLC 严格测试的独立耗材产品授予的一级认证。UL Listed 表示该产品符合国际公认的可持续性和安全标准。
此 ENTTEC 产品符合以下国际合规和安全标准：
让我们开始吧！
将 PIXELATOR MINI 作为您灯光套件的一部分，即可轻松实现远距离的精彩演出。观看这段简短的演示，了解设备的核心功能，看看将 DMX 以太网转换为 SPI 像素协议有多简单。
您很快就能让观众惊艳不已！
注意：自这段开箱视频使用 REV B 设备拍摄以来，Pixelator Mini 已进行了多项实用的功能升级以及极其细微的外观调整。Pixelator Mini 的核心功能保持不变，但请务必仔细阅读本网页，以获取所有最新信息和可用功能。
Pixel Controller comparison
 Pixelator MiniSKU 70067当前浏览 | ||||||
|---|---|---|---|---|---|---|
| System | Standalone SPI | Standalone SPI | Standalone SPI | Standalone SPI | Pixelator + PLink | Pixelator + PLink |
| Power Input | 5-48V DC | 5-60V DC | 4-60V DC | 5-60V DC | 12-24V DC / PoE | 12-24V DC / PoE |
| Max Ports | 2 | 2 | 2 | 4 | 8 | 16 |
| Max Output Ports | 2 (Data) | 2 (Clocked Data) | 2 (Clocked Data) | 2 (Data) + 2 x (CLK/DATA) | 8 (PLink) | 16 (PLink) |
| Max Universes | 4U via USB or standalone, 2U via DMX | 8U | 16U | 32U | 32U | 128U |
| Universe per Port | 2U | 4U | 4U + 4U Overdrive | 6U + 2U Overdrive | 2U + 2U Overdrive | 6U + 2U Overdrive |
| Max Cable Distance | 3m to first pixel | 3m to first pixel | 3m to first pixel | 3m to first pixel | 300m with PLink | 300m with PLink |
| Port Sync | 否 | 是 | 否 | 是 | 否 | 是 |
| Standalone Mode | 是 | 否 | 是 | 是 | 否 | 否 |
| Custom Protocol Creation全系相同 | 是 | 是 | 是 | 是 | 是 | 是 |
| ELM 2024 Promo Code | 否 | 否 | 8U | 16U | 16U | 16U |
| Mounting Option/s | DIN-rail/Surface | DIN-rail/Surface | DIN-rail/Surface | DIN-rail/Surface | 1U Rack/DIN/Surface | 1U Rack/DIN/Surface |
| Best For | Small standalone installs | Compact installs | Small-medium installs | Medium-large installs | Large-scale installs | Large commercial installs |
| 保修全系相同 | 3 years | 3 years | 3 years | 3 years | 3 years | 3 years |
规格参数

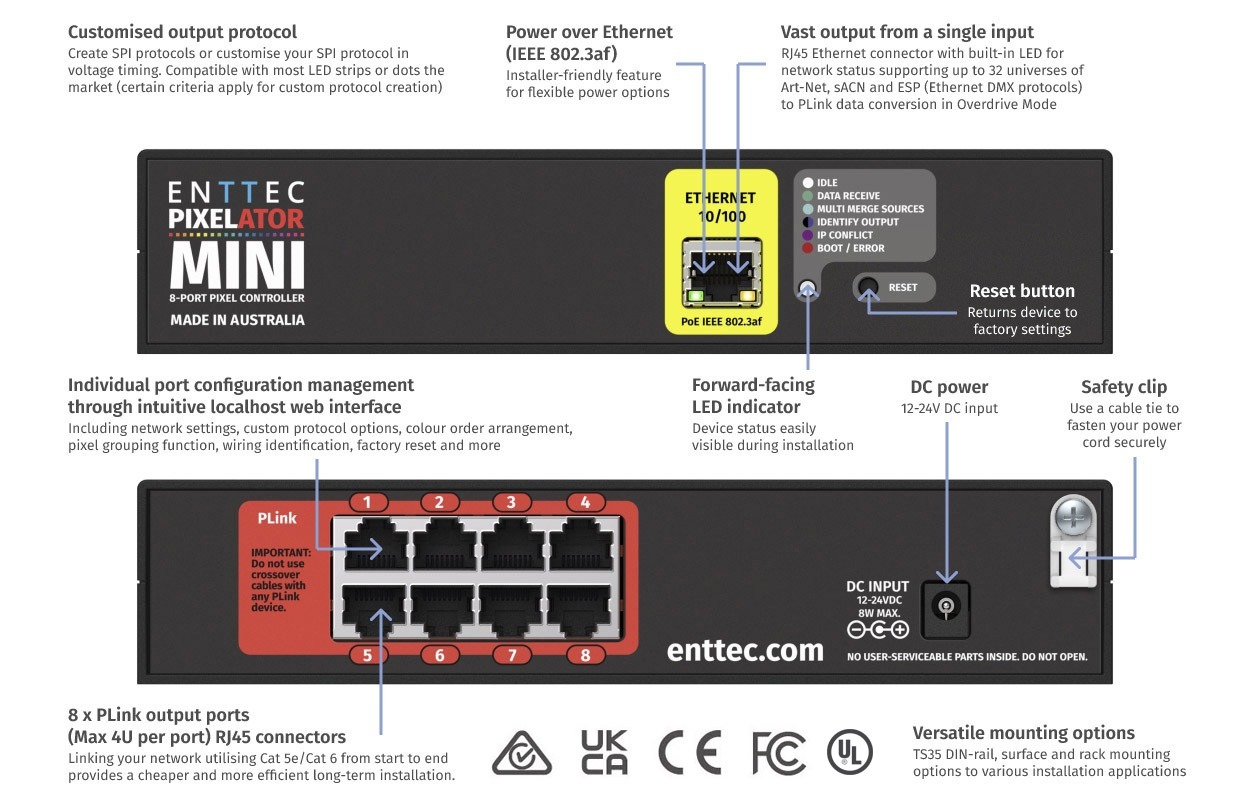

| 连接与网络 | |
|---|---|
| 输入端口 | 1 x RJ45 以太网 / PoE IEEE 802.3af |

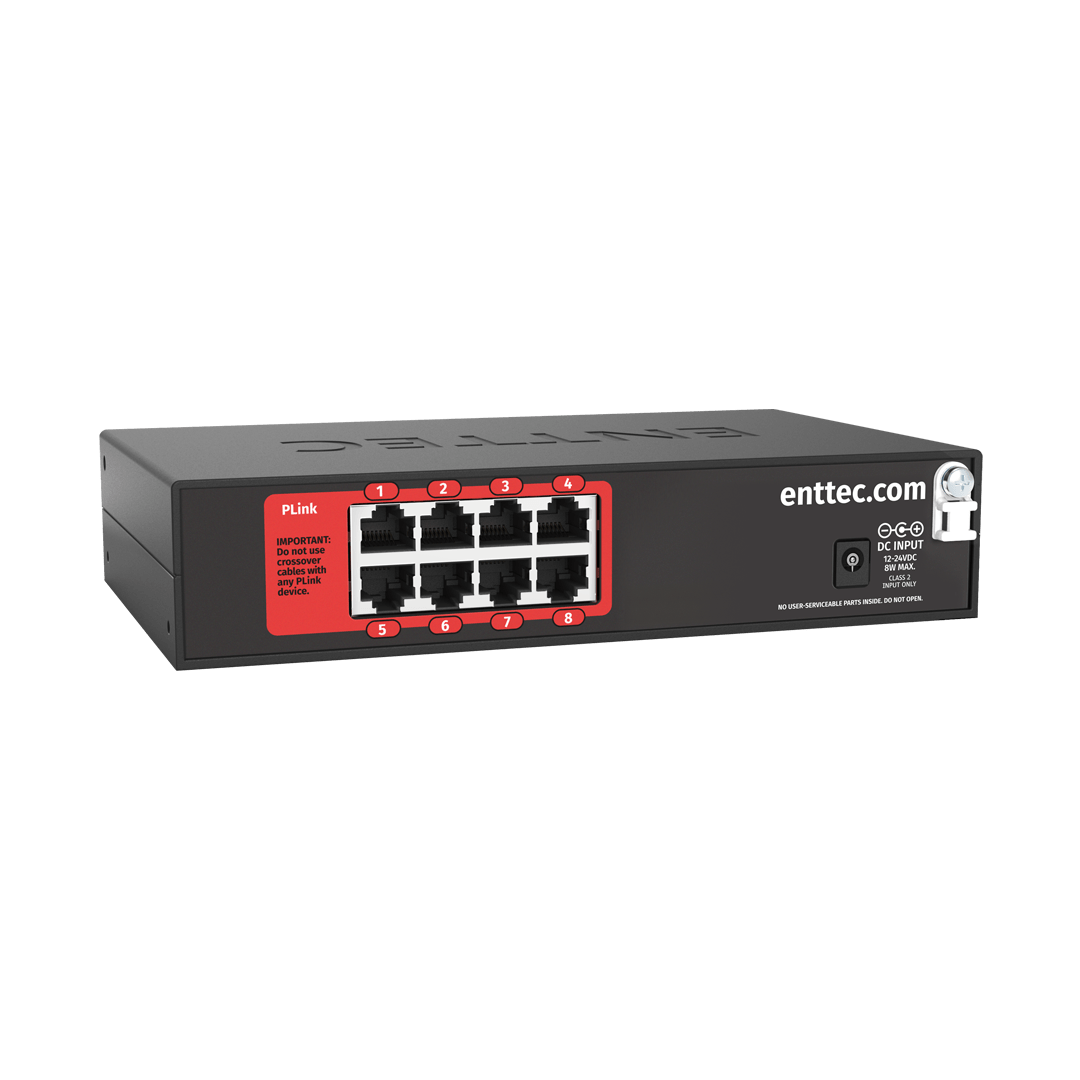

| 输出端口 | 8 x RJ45 PLink |

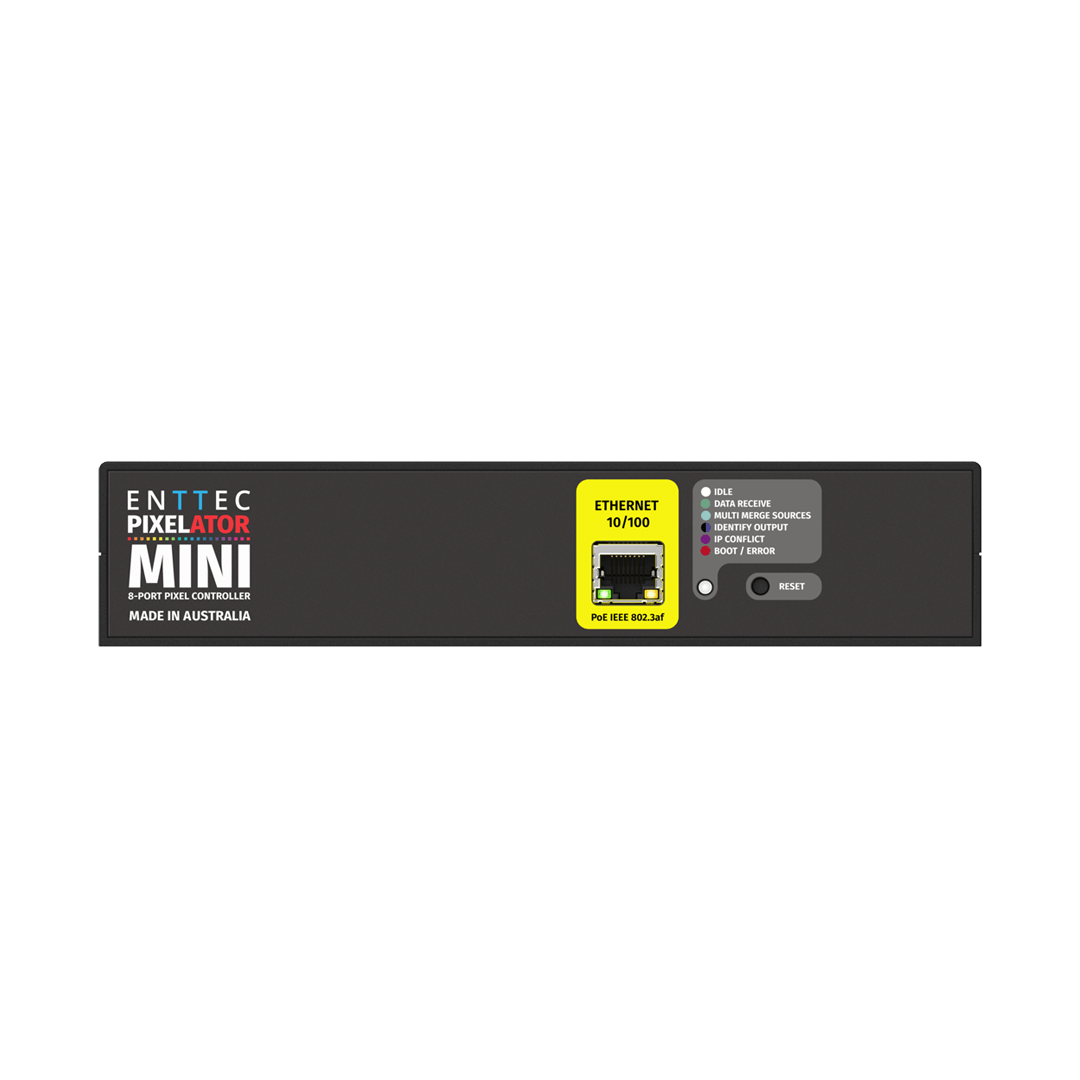

| LED 指示灯 | 前向状态 LED，以及网络连接/活动指示（集成于 RJ45 端口） |
| 网络速度 | 10/100Base-T |
| IGMP 版本 | IGMPv2 |
| 网络配置 | 静态 / DHCP |
| 输出与控制 | |
| 输入协议 | Art-Net、sACN、ESP |
| 输出协议 | PLink 系统中的 SPI |
| 最大 universe 输出 | 32 个 universe |
| 配置与更新 | Web 界面 |
| 电源与散热 | |
| 输入电压 | 12-24V DC / PoE IEEE802.3AF |
| 电源输入 | DC 接口（含 12V 电源适配器和国际插头） |
| 电流消耗 | 100-270mA |
| 最大功耗 | 3.2W |
| ESD 保护 | 每个端口配备可复位保险丝和 TVS 抑制 |
| 浪涌保护 | 是（所有端口） |
| 散热方式 | 对流散热 |
| 工作环境温度 | 0°C 至 50°C / 32°F 至 122°F |
| 工作环境湿度 | 5 - 95%（非冷凝） |
| 物理规格与供货 | |
| 外壳材质 | ABS + 阳极氧化铝 |
| IP 防护等级 | IP20 |
| 安装方式 | 可机架式、表面及 TS35 DIN 导轨安装（含卡扣、螺丝和粉末喷涂铝制安装耳） |
| 设备尺寸 | 200mm x 120mm x 42mm |
| 设备重量 | 0.43 kg / 0.95 lbs |
| 包装尺寸 | 335mm x 265mm x 78 mm |
| 包装重量 | 1.15kg / 2.54lbs |
| 保修 | 三年返厂保修 |
| 合规认证 | UL / FCC（美国），UL（加拿大），RCM（澳大利亚/新西兰），CE / WEEE（欧盟），UKCA（英国） |
资源下载
产品固件
升级固件时，我们强烈建议先按照版本说明中的步骤执行恢复出厂设置。
可使用我们的 EMU 应用程序和 ArtPoll 在网络中发现 PIXELATOR MINI。
传统资源
70066 PIXELATOR MINI (RETIRED) （在新标签页中打开）重要提示： REV B 和 REV C 固件均不向后兼容已停产的 70066 Pixelator Mini。
- 70067 PIXELATOR MINI (REV B) （在新标签页中打开）
重要提示： 仅当您的序列号 使用以下十六进制格式时，才使用 REV B 资源： 0050C20XXXXX
预置支持的协议*： APA 104, GS8208B, SPXL (16-bit & 8-bit), SK6812, SJ1221 (16-bit & 8-bit), TM1804, TM1812, TM1814, TLC5973 (16-bit & 8-bit), UCS1903, UCS2903, UCS2904, UCS8903 (16-bit & 8-bit), UCS8904 (16-bit & 8-bit), WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818*, 9PDOT (16-bit & 8-bit) *重要提示：如果您希望控制带有 * 标记的协议，但您产品版本的固件界面中缺少相应选项，请改为选择 WS2811 或 WS2812b，以使您的 LED 正常工作。
