LED pixel control technology

像素控制

对安装中的每一个LED芯片发出独特指令，以便更好实现你的艺术构想。

概况
comparison
像素控制器
PLink 系统

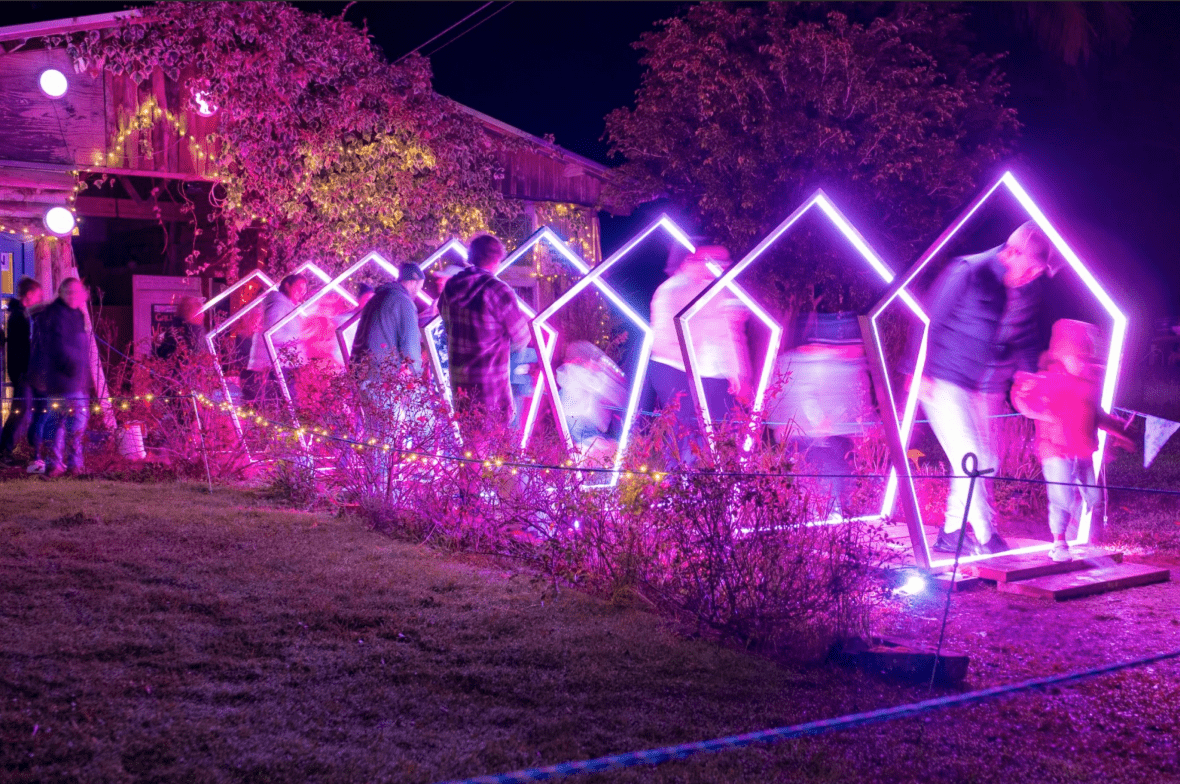

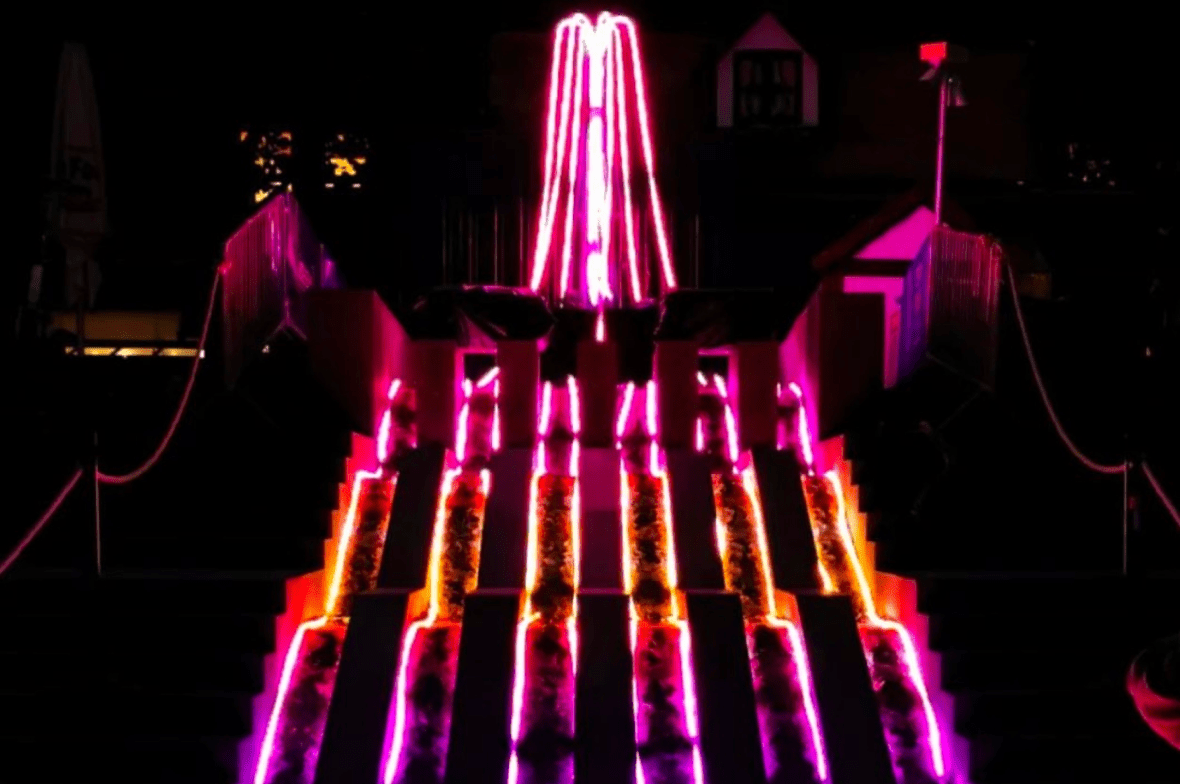

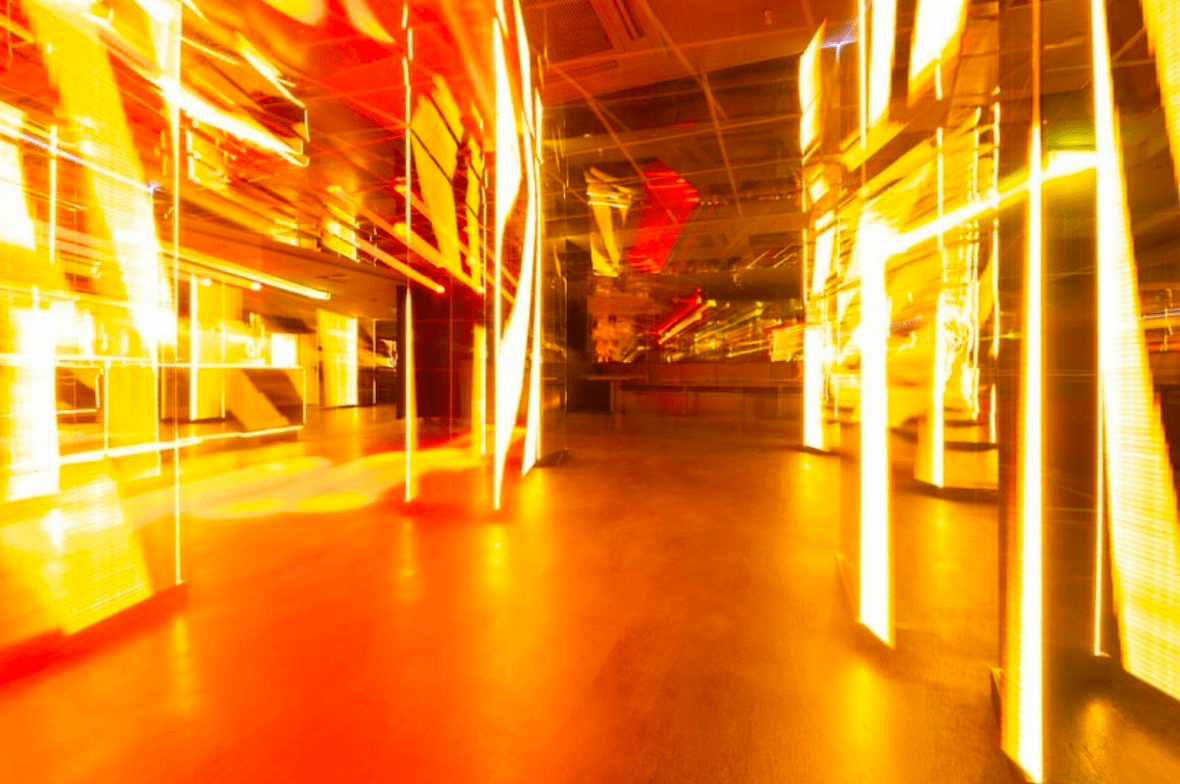

相关案例

概况

什么是LED像素控制？

LED 像素（也称为可寻址 LED 或数字 LED）采用专用像素协议控制，包括单线协议（如 WS2812B）和 SPI（串行外设接口）协议（如 APA102）。与仅限 512 个通道的 DMX 不同，这些协议可对灯串中的每颗 LED 单独寻址，实现精准、可扩展的控制。

为了让你的灯具能够理解 DMX数据，首先必须将信号转换为正确的 SPI协议。这基本上就是 LED 像素控制器的作用。

凭借对诸如 Art-Net 和 sACN 等行业标准网络协议的支持，可通过其直观的网络界面轻松管理您的控制器。

ENTTEC恩特可科技精心设计制造的 LED 像素控制器产于澳大利亚，它与像素映射软件（如 ENTTEC恩特可科技的 ELM 软件）配合使用，能让您在指尖即可实现全新水平的精准像素控制，尽享细致入微的操作体验。

控制 LED 像素最常用的方法之一是使用 ENTTEC 公司的 PLink 系统（“Pixel Link” 的缩写）。

Comparison

Pixel Controller comparison

Note: The PLink System is a separate ecosystem from the standalone SPI controllers (DIN PIXIE and the OCTO family). PLink is used exclusively by the Pixelator Mini family.

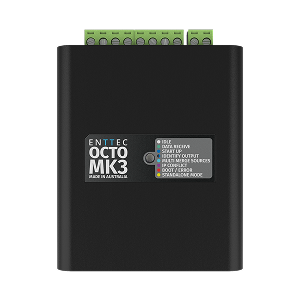

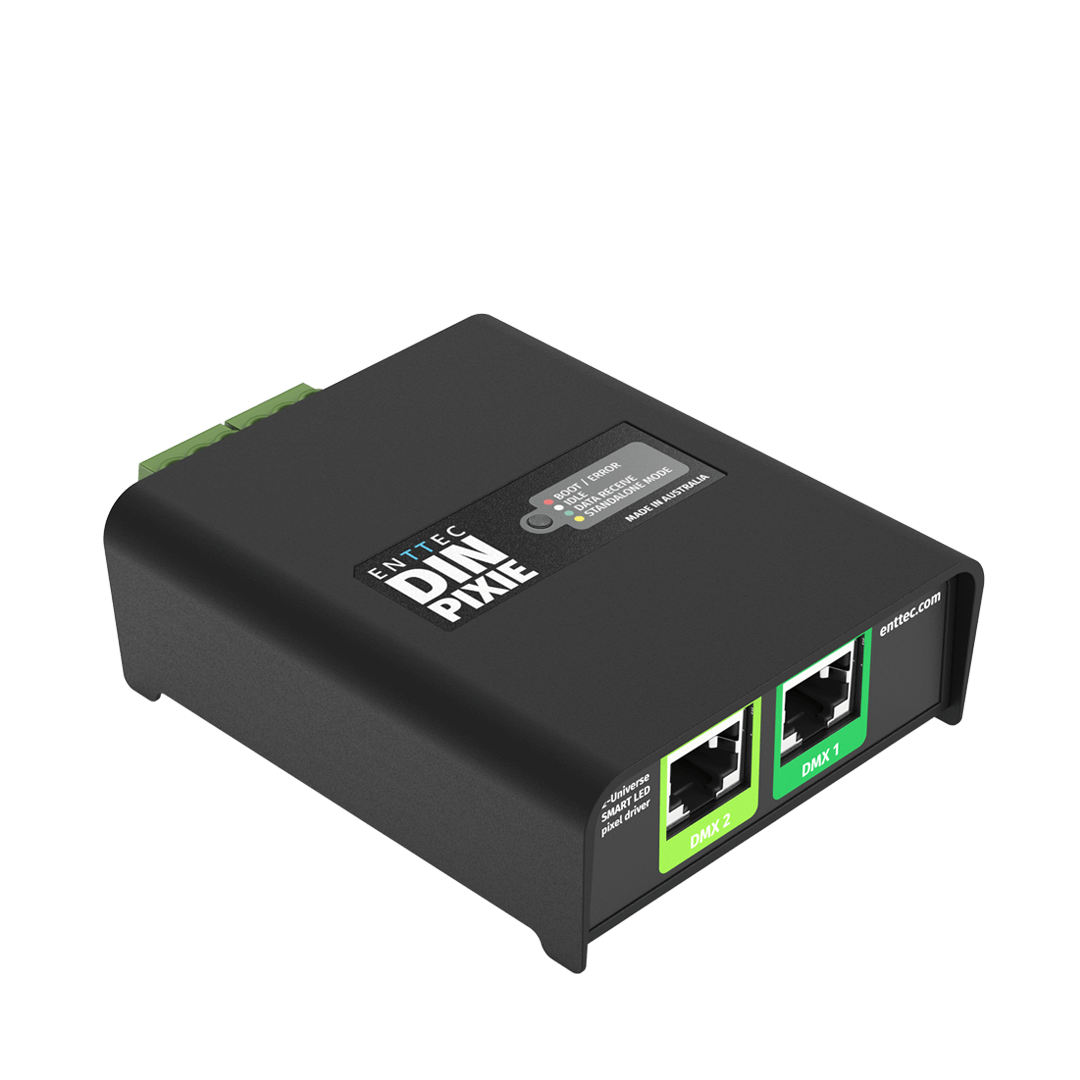

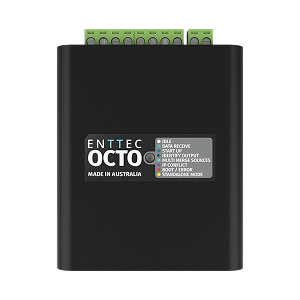

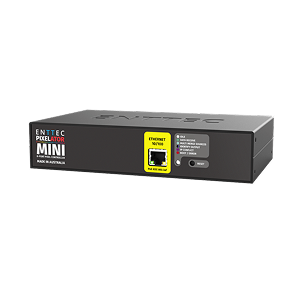

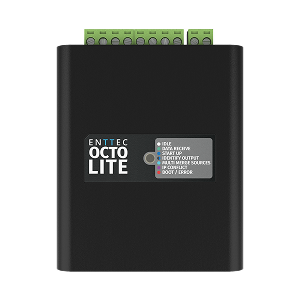

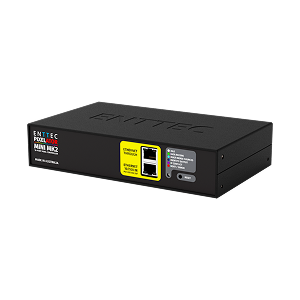

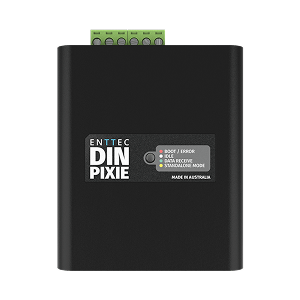

	`DIN PIXIE`	`OCTO LITE`	`OCTO MK2`	`OCTO MK3`	`Pixelator Mini`	`Pixelator Mini Mk2`
System	Standalone SPI	Standalone SPI	Standalone SPI	Standalone SPI	Pixelator + PLink	Pixelator + PLink
Power Input	5-48V DC	5-60V DC	4-60V DC	5-60V DC	12-24V DC / PoE	12-24V DC / PoE
Max Ports	2	2	2	4	8	16
Max Output Ports	2 (Data)	2 (Clocked Data)	2 (Clocked Data)	2 (Data) + 2 x (CLK/DATA)	8 (PLink)	16 (PLink)
Max Universes	4U	8U	16U	32U	32U	128U
Universe per Port	2U	4U	4U + 4U Overdrive	6U + 2U Overdrive	2U + 2U Overdrive	6U + 2U Overdrive
Max Cable Distance	3m to first pixel	3m to first pixel	3m to first pixel	3m to first pixel	300m with PLink	300m with PLink
Port Sync	✗	✓	✓	✓	✗	✓
Standalone Mode	✓	✗	✓	✓	✗	✗
Custom Protocol Creation	✓	✓	✓	✓	✓	✓
ELM Promo Code	✗	✗	8U	16U	16U	16U
Mounting Option/s	DIN-rail/Surface	DIN-rail/Surface	DIN-rail/Surface	DIN-rail/Surface	1U Rack/DIN/Surface	1U Rack/DIN/Surface
Best For	Small standalone installs	Compact installs	Small-medium installs	Medium-large installs	Large-scale installs	Large commercial installs
Warranty	3 years	3 years	3 years	3 years	3 years	3 years

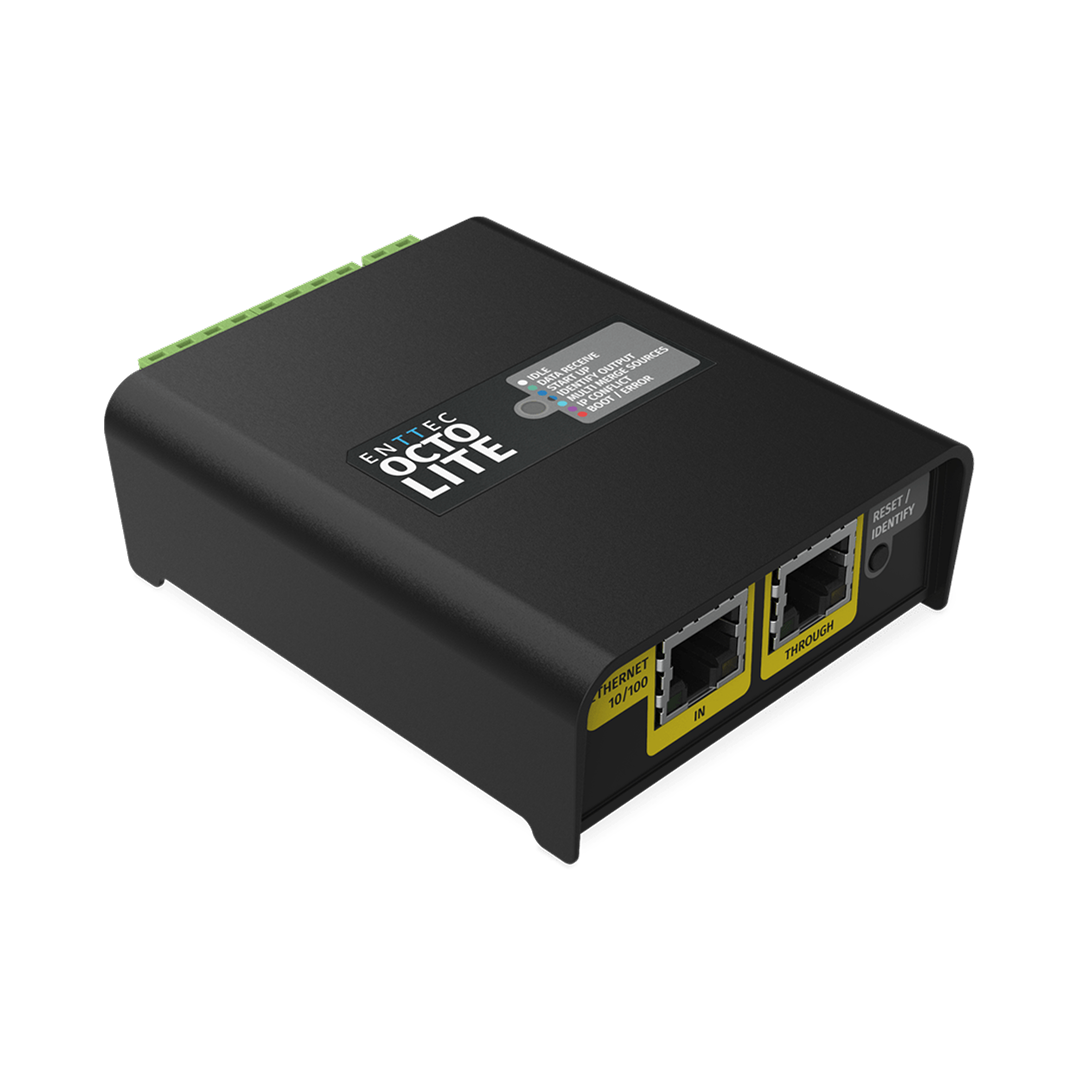

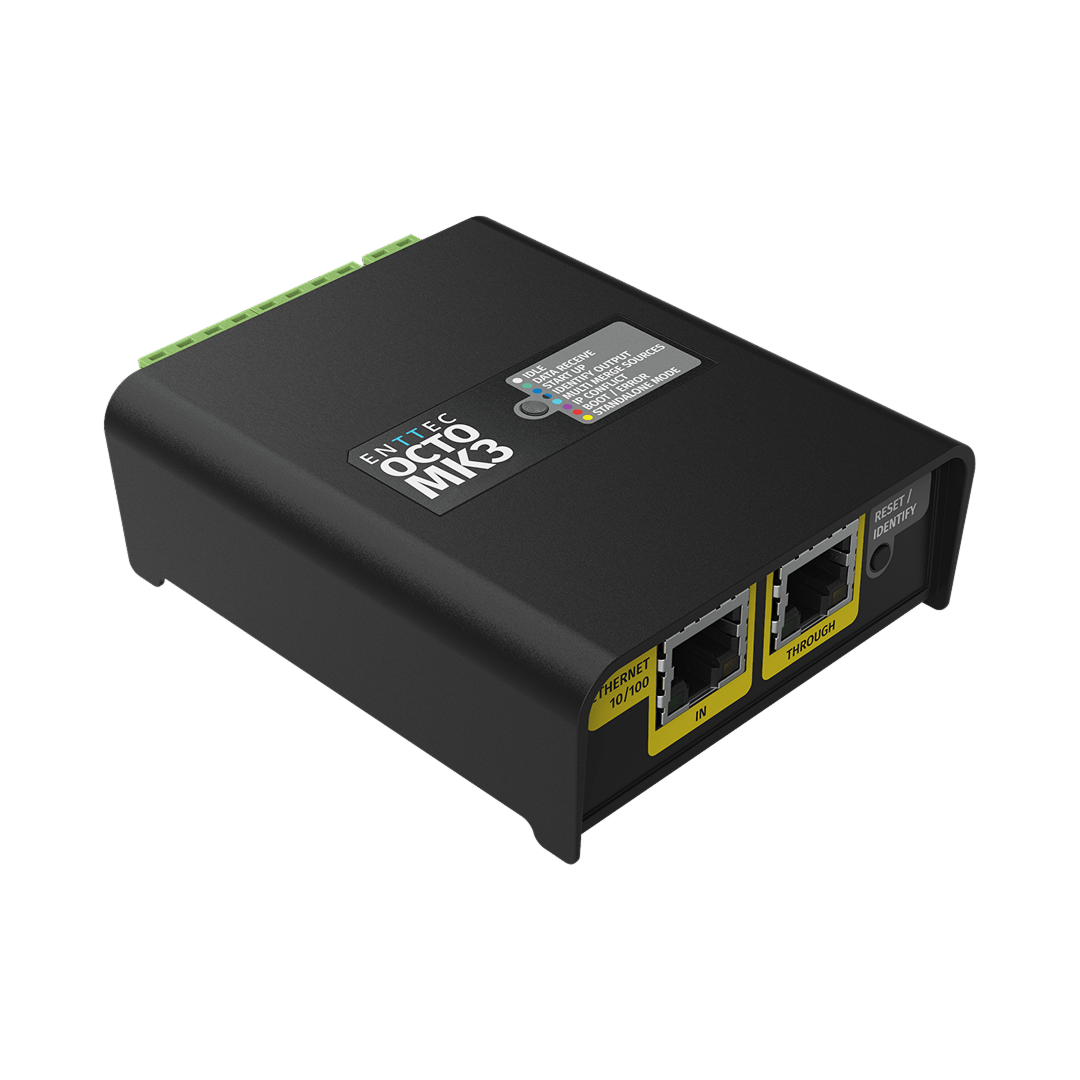

紧凑型SPI LED像素控制器

The PLink System — a separate solution from the standalone SPI controllers above. PLink is used only by the Pixelator Mini family.

另一种很棒的控制 LED 像素的方法是使用一款功能丰富但结构紧凑且可安装在 DIN 导轨上的控制器。这些控制器深受专业安装人员的喜爱，因为它们易于设置，而且非常适合安装在狭小的空间内。

更重要的是，它们的功能十分强大。

这些小巧的 LED 像素控制器虽小但能量巨大，非常适用于密集的 LED 阵列。ENTTEC恩特可科技的动态 LED 像素控制器几乎与市面上所有的 SPI LED 灯带都兼容，能将任何建筑、商业、艺术或娱乐项目提升到一个新的高度。

探索 SPI LED像素控制器

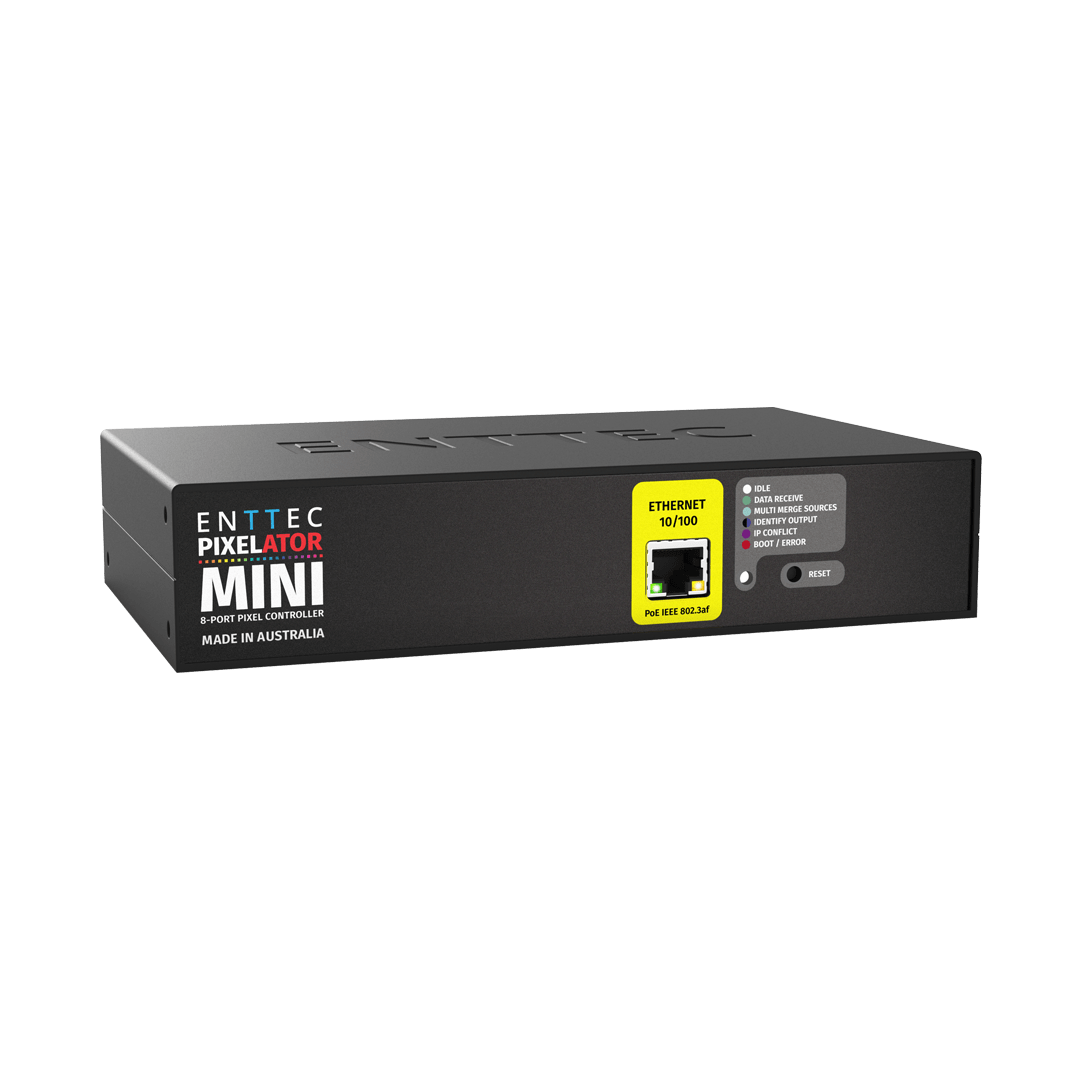

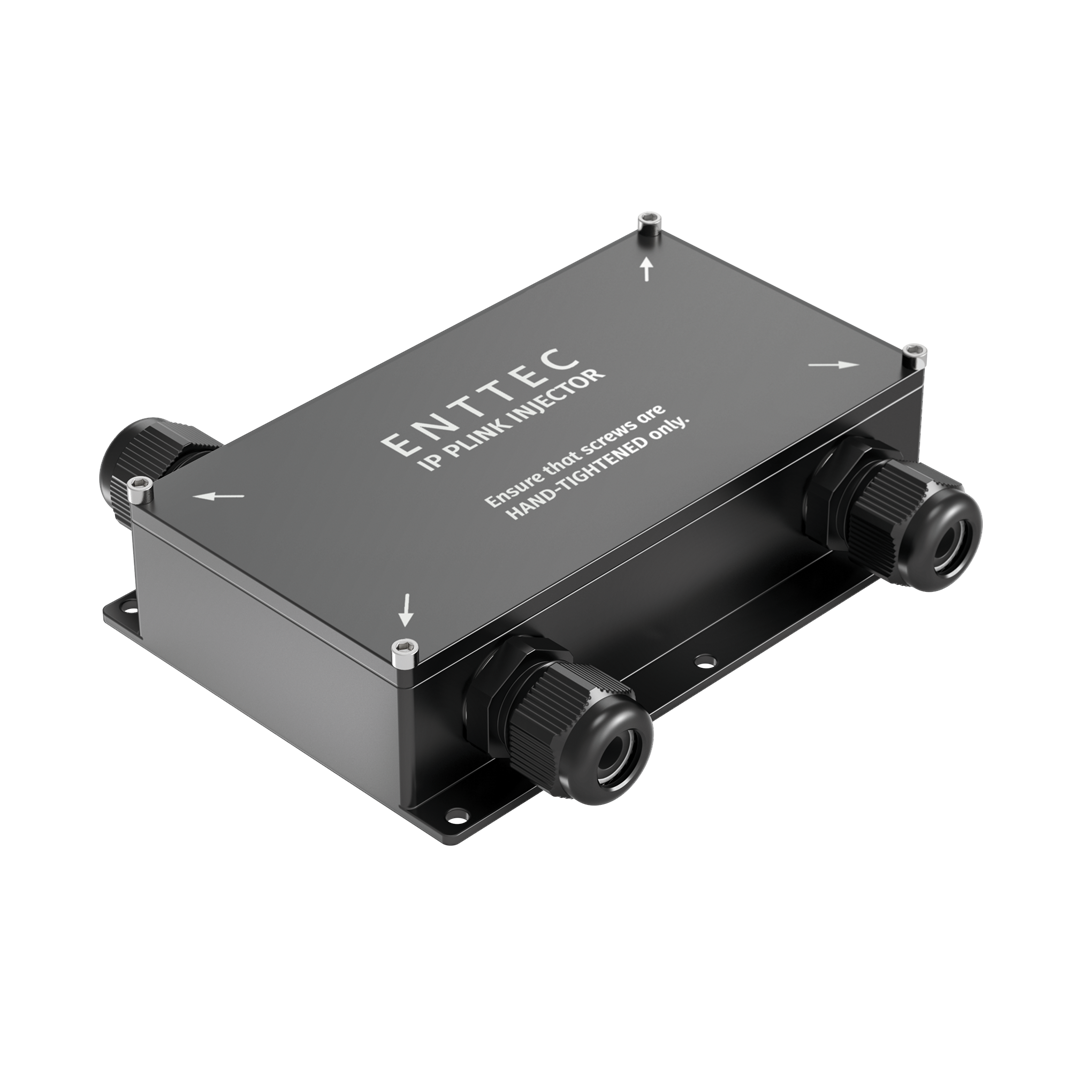

ENTTEC恩特可科技PLink系统。

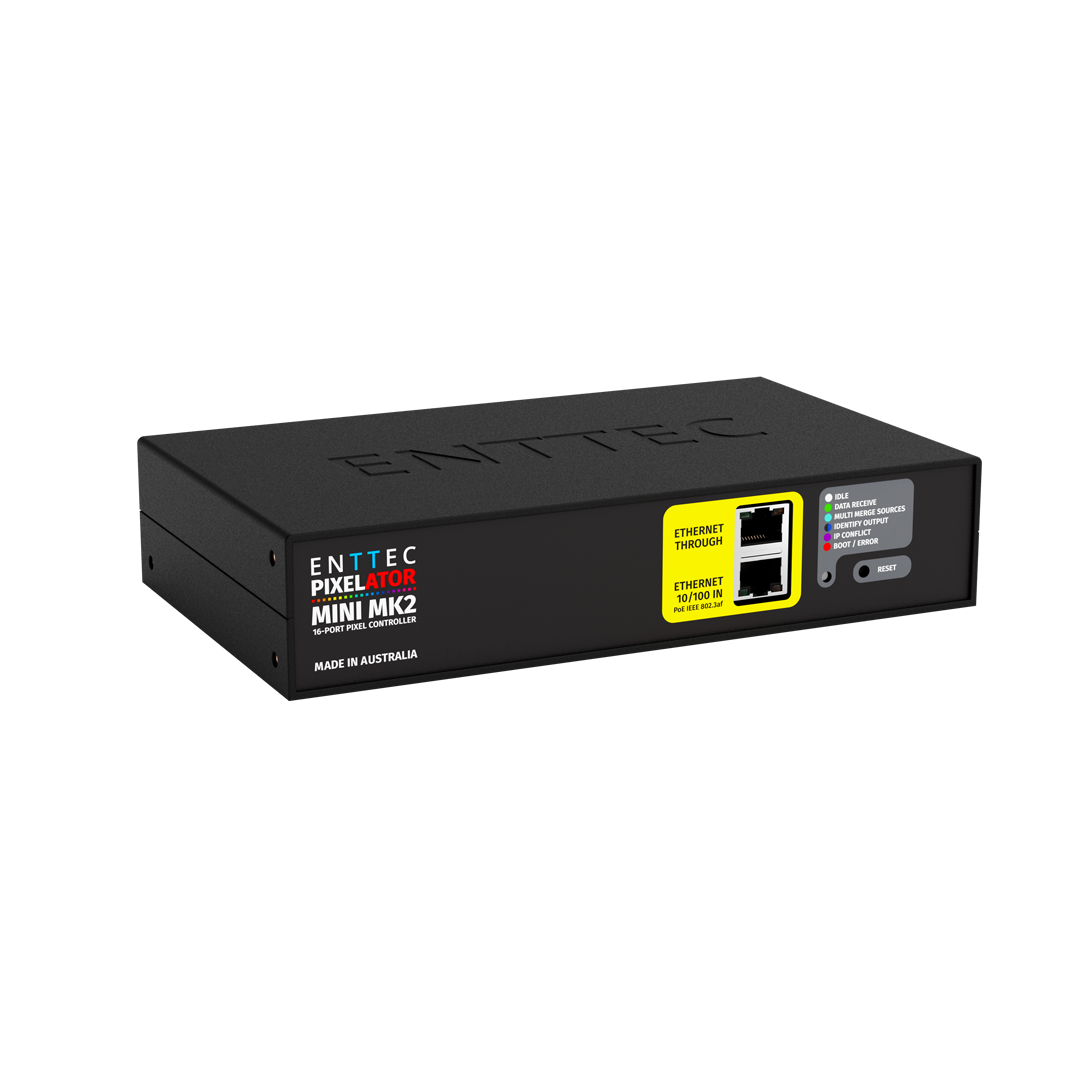

诸如 sACN、Art-Net、ESP 或 Kling-Net 等行业标准的 DMX/RDM以太网数据，会通过像素控制器Pixelator被转换为我们独特的 PLink 协议。随后，这些数据会被发送至一系列充当附属设备（用于克服数据劣化问题）的PLink驱动器，每个驱动器能够控制多达 340 个 RGB 像素或 256 个 RGBW 像素。

ENTTEC PLink 系统高效且易于部署，它经过专门设计，能够使用标准的五类 / 六类网线将布局延伸至最远 300 米的距离 —— 每次都能让每个 LED 像素完美同步。
