通过 16 个 universe 超速模式释放最大潜能

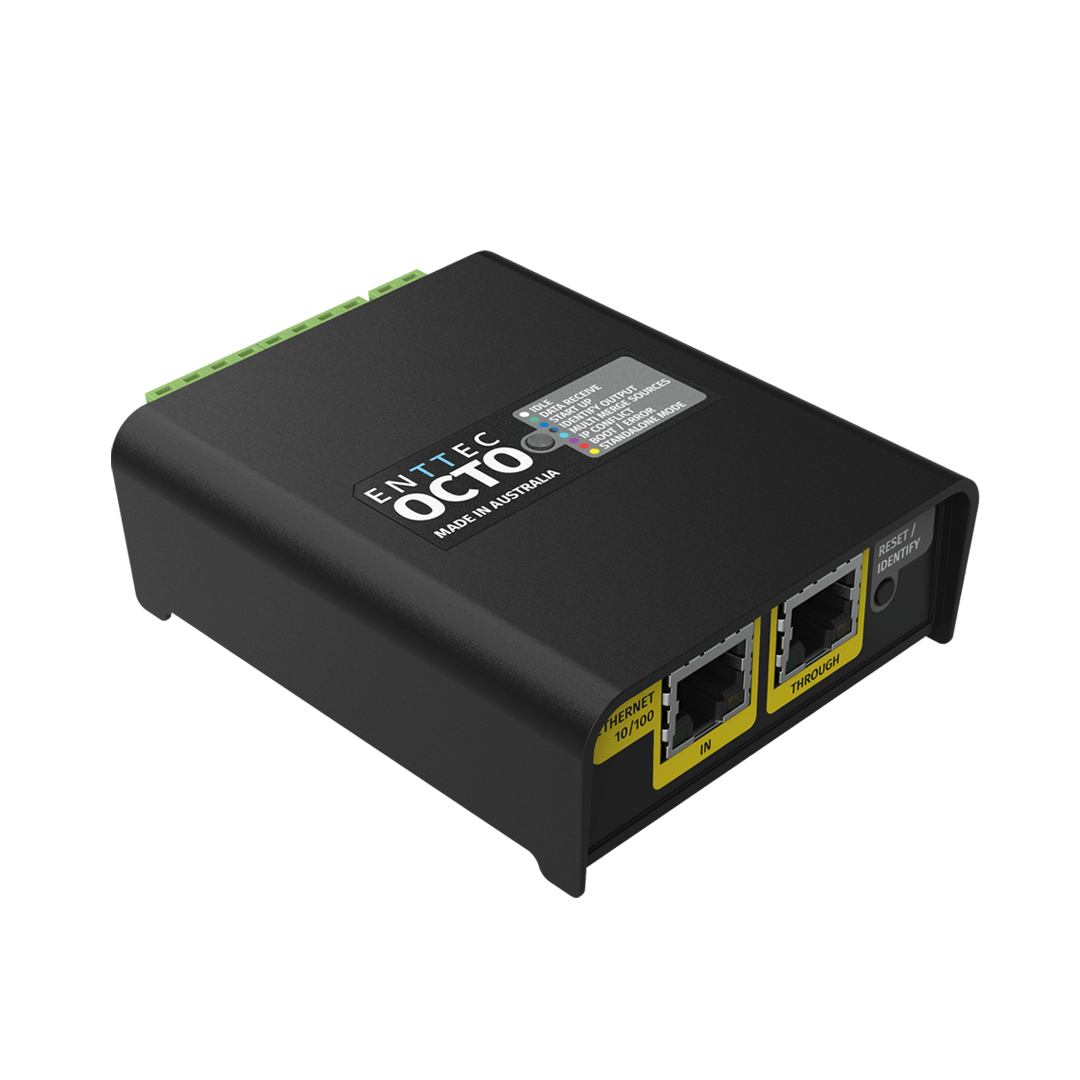

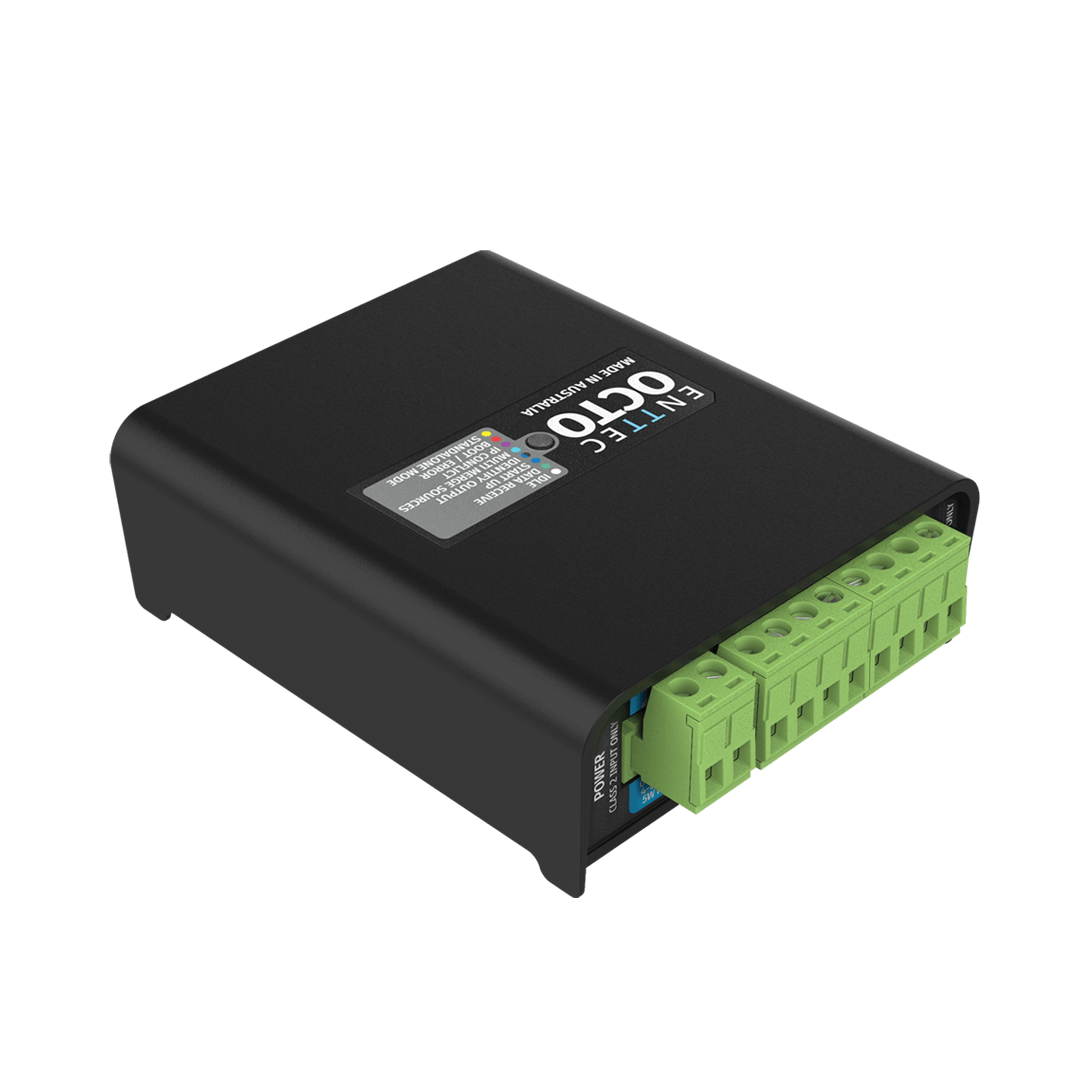

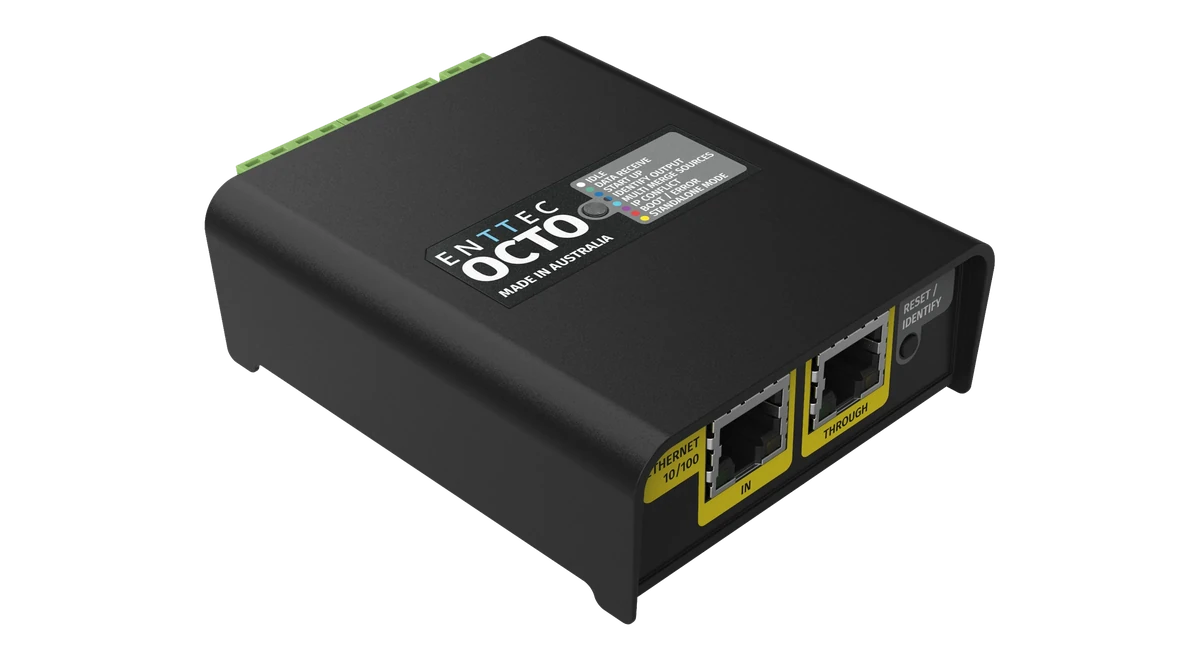

OCTO（即“OCTO Mk2”）是一款功能强大的双路输出 eDMX 转 LED 像素转换器，配备超速模式，最高可传输 16 U。坚固可靠，可直接连接 LED 灯具，提升建筑、商业和娱乐项目的表现。
OCTO 专为 LED 灯带和像素系统的快速部署而设计，支持 Art-Net、sACN、ESP 和 KiNet 协议，并兼容大多数 SPI LED 灯带。其本地 web 界面可通过内置 FX 引擎轻松实现渐变效果，并在通电时独立播放节目，无需 DMX。
凭借网络级联、自定义协议和灵活的安装方式等安装友好功能，OCTO 是终极 LED 像素控制解决方案。
注意：OCTO Mk2 不需要也不使用 PLink Injector。
第 1 / 5 张
独立 FX 模式
OCTO 以出色处理实时 eDMX 数据流而著称，同时还具备便捷的独立功能。通过板载 FX 生成器创建和编辑带实时预览的渐变效果，然后设置为通电时自动播放，无需 DMX 信号源或用户操作。轻松搞定！
4U + 4U = 16U?
没错！OCTO 可高效地将最多 16 个 universe 的 DMX-over-Ethernet 转换为 SPI 像素数据，当配置为每端口输出超过 4U 时会自动启用超速模式，因为您永远不知道何时会需要那一点额外的能力。
由像素供电
凭借业界领先的 4-60V 宽输入电压范围，OCTO 可通过任一端口由您的 LED 像素灯带或像素点直接供电。这意味着无需额外的电线或专用电源占用宝贵的插座空间，是快速高效安装的理想设备。
轻松排查故障
每个 universe 通道值的自动刷新视图结合网络统计信息，让您准确掌握所接收的数据及其来源。此外，Identify 按钮可将输出设为最大值，安装人员无需依赖输入数据即可快速检查接线是否正确。轻而易举！
安装友好

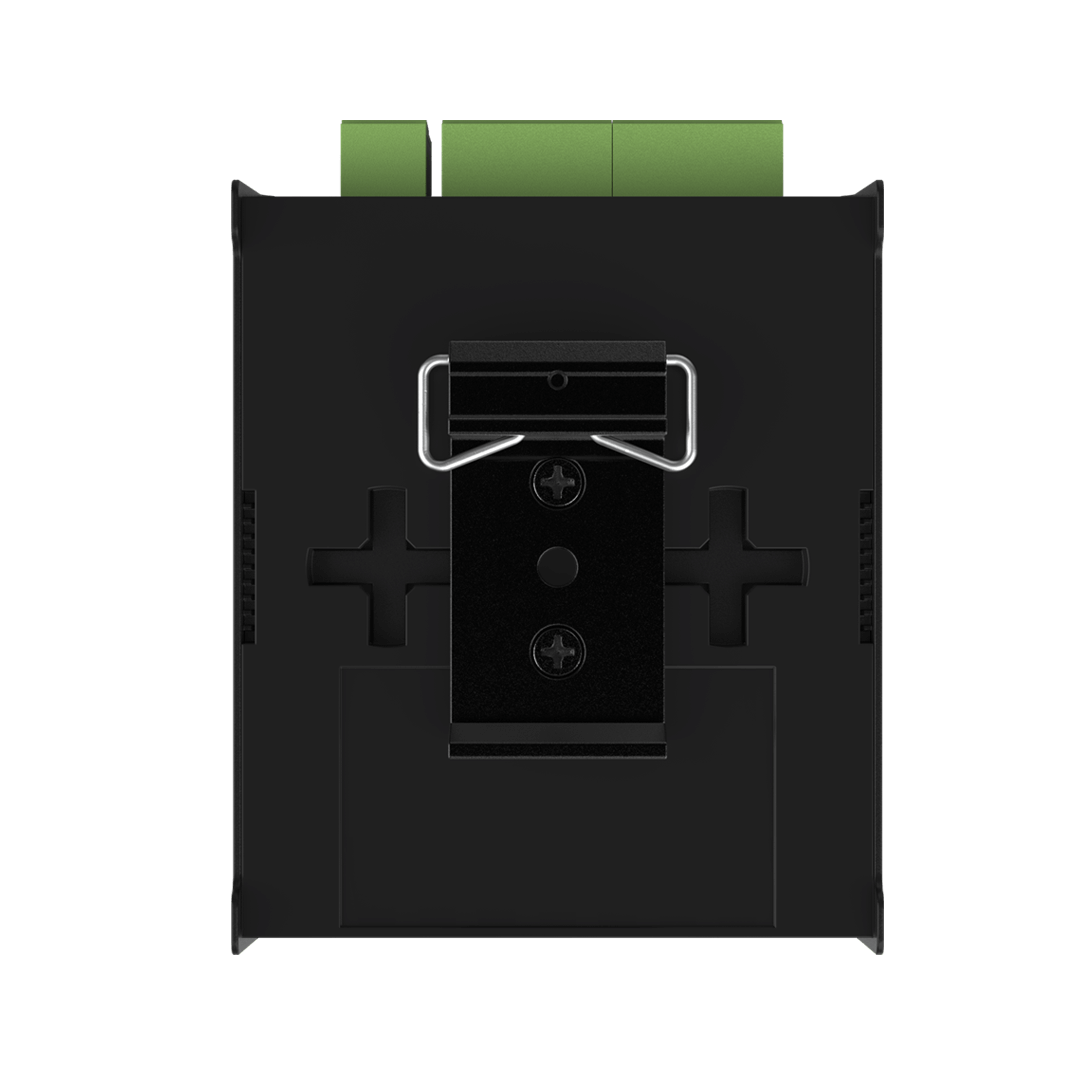

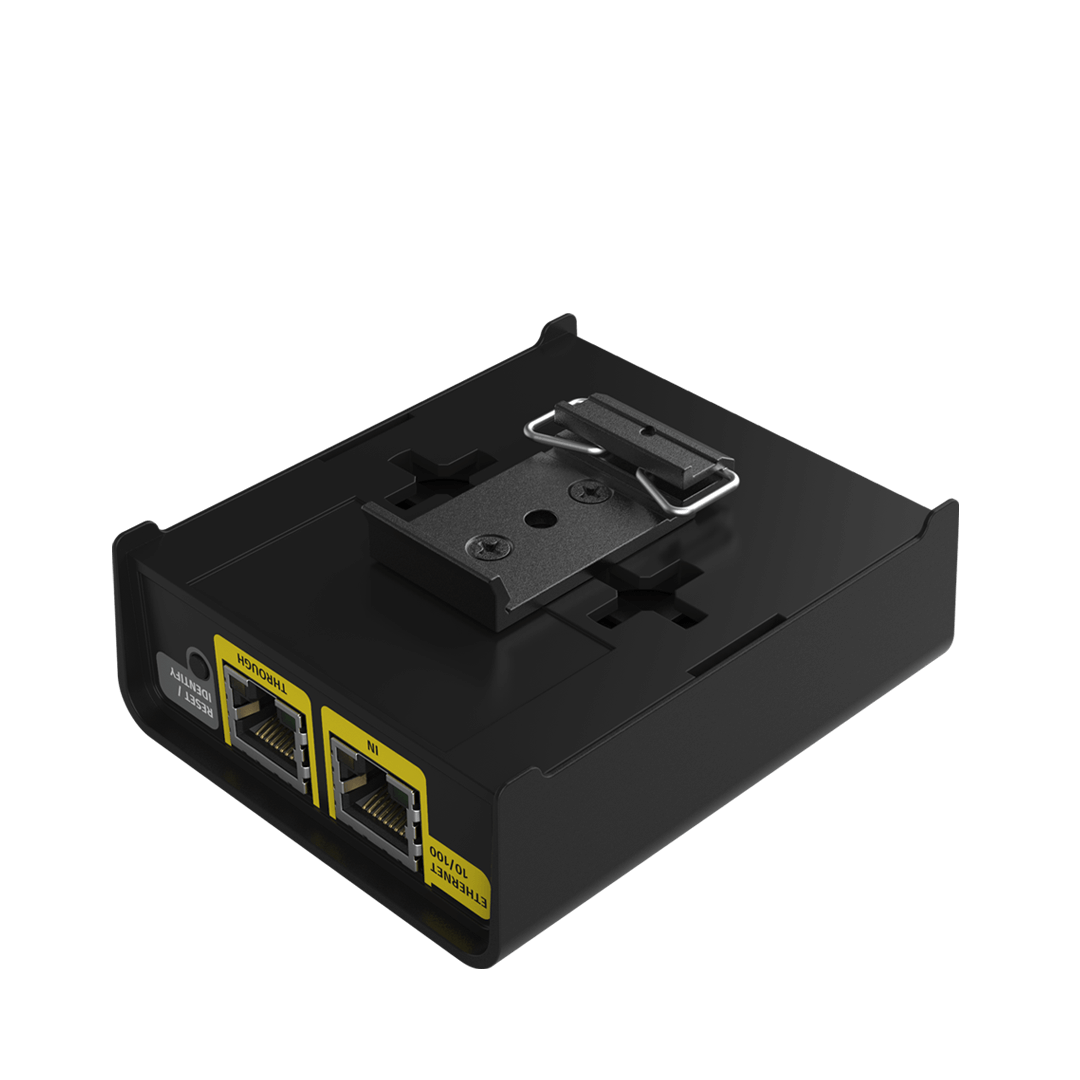

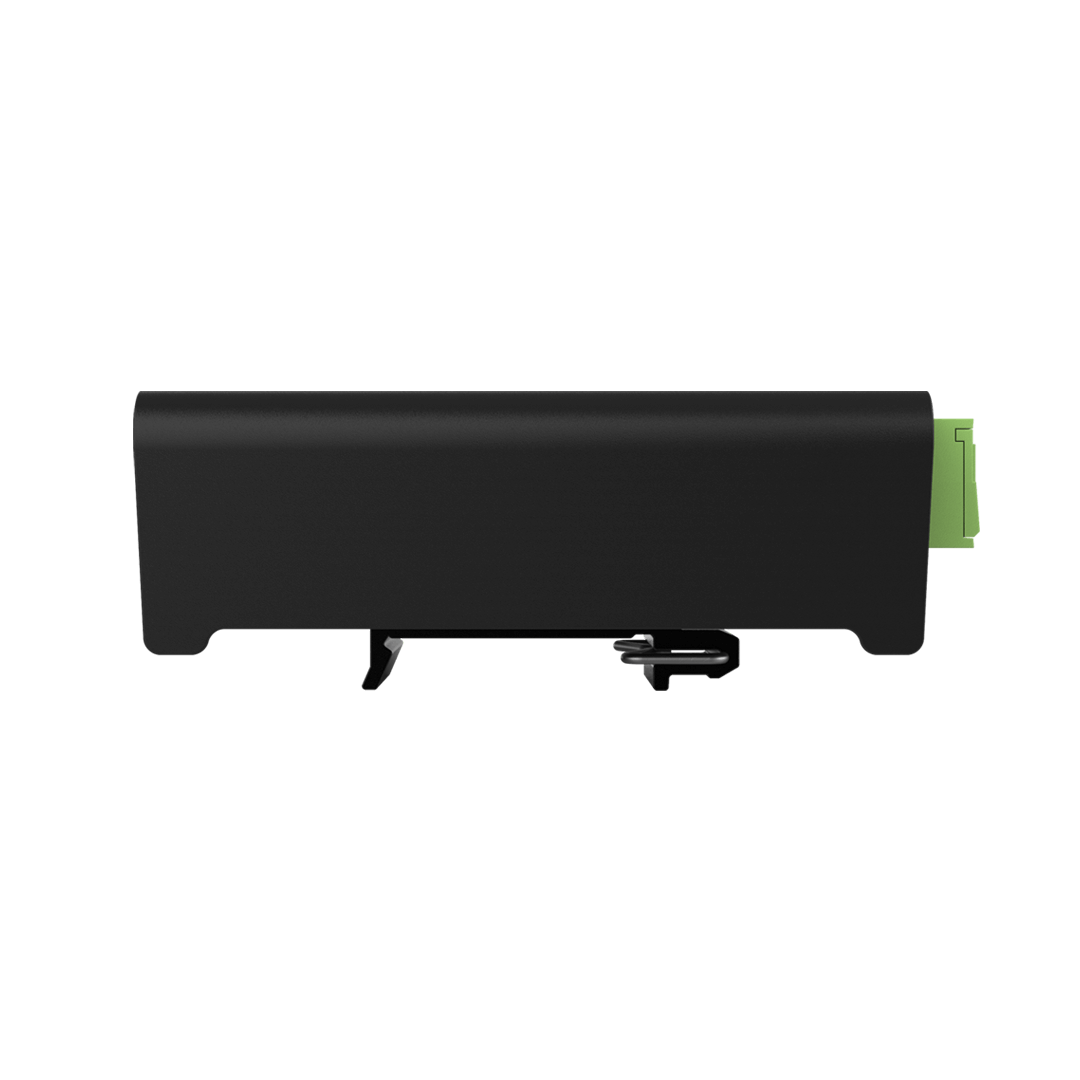

OCTO LED 控制器支持多种集成电路，配备丰富的安装友好功能。直观的配置让设备可针对您的项目深度定制，纤薄的 4-DIN 单元外形则可实现隐蔽的表面安装或 TS-35 DIN 导轨安装。
自定义协议
OCTO 设备默认支持超过 20 种像素协议，涵盖有时钟线和无时钟线两种类型。如缺少某协议，我们的自定义功能允许用户随时为所需的像素灯具创建自定义协议，无需为新固件提交支持请求。
三年质保
ENTTEC 很自豪能够为该产品提供为期 3 年的返厂制造商质保，来支撑我们对自身研发、工程设计以及质量管控方面的信心。
国际合规认证
UL Listed 标志是 UL 针对经过 Underwriters Laboratories LLC 严格测试的独立消耗品的一级认证。UL Listed 表示产品符合国际公认的可持续性与安全标准。
此 ENTTEC 产品还符合以下国际合规与安全标准：
了解您的 OCTO

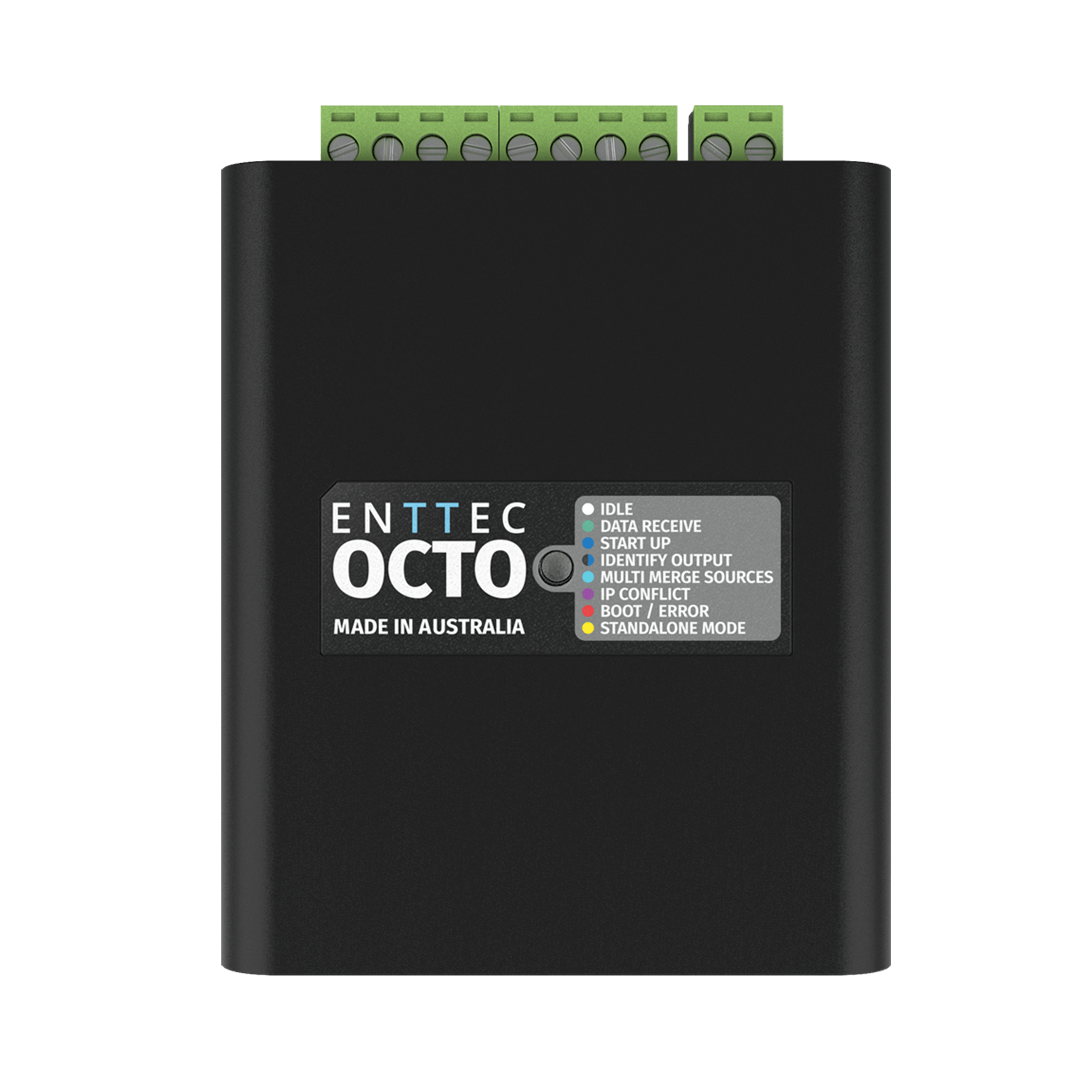

ENTTEC OCTO 的状态系统通过 LED 指示灯实时反馈其运行状态。这些指示灯提供有关设备连接、活动和 DMX 状态的关键信息，帮助用户排查故障并监控系统。
注意：本视频展示的是 OCTO MK2 的首发版本，其 LED 状态配置与当前型号不同。设备功能保持不变。
像素控制器对比
 OCTO MK2SKU 71521当前浏览 | ||||||
|---|---|---|---|---|---|---|
| 系统 | 独立 SPI | 独立 SPI | 独立 SPI | 独立 SPI | Pixelator + PLink | Pixelator + PLink |
| 电源输入 | 5-48V DC | 5-60V DC | 4-60V DC | 5-60V DC | 12-24V DC / PoE | 12-24V DC / PoE |
| 最大端口数 | 2 | 2 | 2 | 4 | 8 | 16 |
| 最大输出端口数 | 2（数据） | 2（带时钟数据） | 2（带时钟数据） | 2（数据）+ 2 x（CLK/DATA） | 8 (PLink) | 16 (PLink) |
| 最大 universe 数 | USB 或独立模式 4U，DMX 2U | 8U | 16U | 32U | 32U | 128U |
| 每端口 universe 数 | 2U | 4U | 4U + 4U（超速模式） | 6U + 2U（超速模式） | 2U + 2U（超速模式） | 6U + 2U（超速模式） |
| 最大线缆距离 | 至首个像素 3m | 至首个像素 3m | 至首个像素 3m | 至首个像素 3m | 使用 PLink 时 300m | 使用 PLink 时 300m |
| Port Sync | 否 | 是 | 否 | 是 | 否 | 是 |
| 独立模式 | 是 | 否 | 是 | 是 | 否 | 否 |
| 自定义协议创建全系相同 | 是 | 是 | 是 | 是 | 是 | 是 |
| ELM 2024 优惠码 | 否 | 否 | 8U | 16U | 16U | 16U |
| 安装方式 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | DIN 导轨/表面安装 | 1U 机架/DIN 导轨/表面安装 | 1U 机架/DIN 导轨/表面安装 |
| 适用场景 | 小型独立安装项目 | 紧凑型安装项目 | 中小型安装项目 | 中大型安装项目 | 大规模安装项目 | 大型商业安装项目 |
| 保修全系相同 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |
规格参数

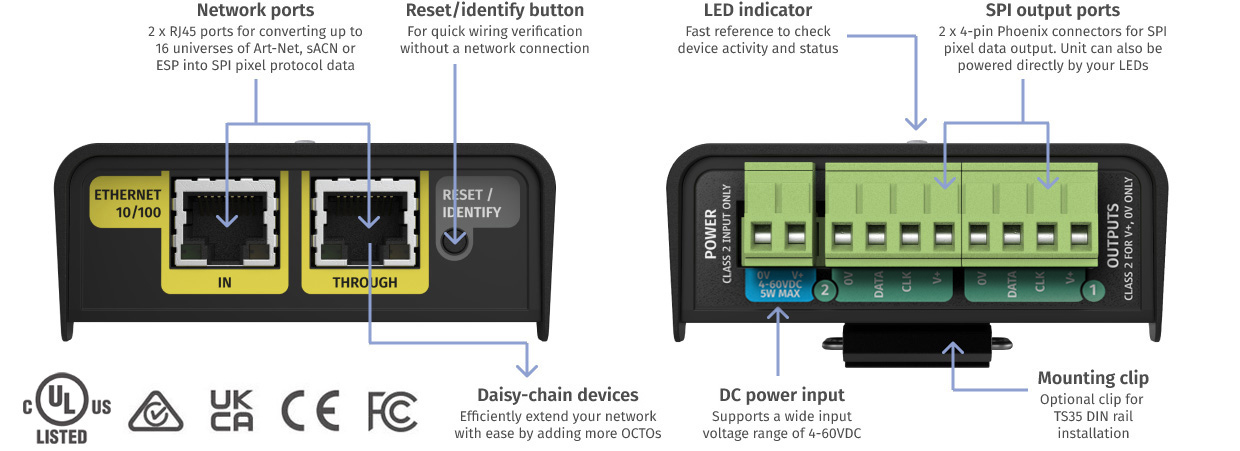

| 连接与网络 | |
|---|---|

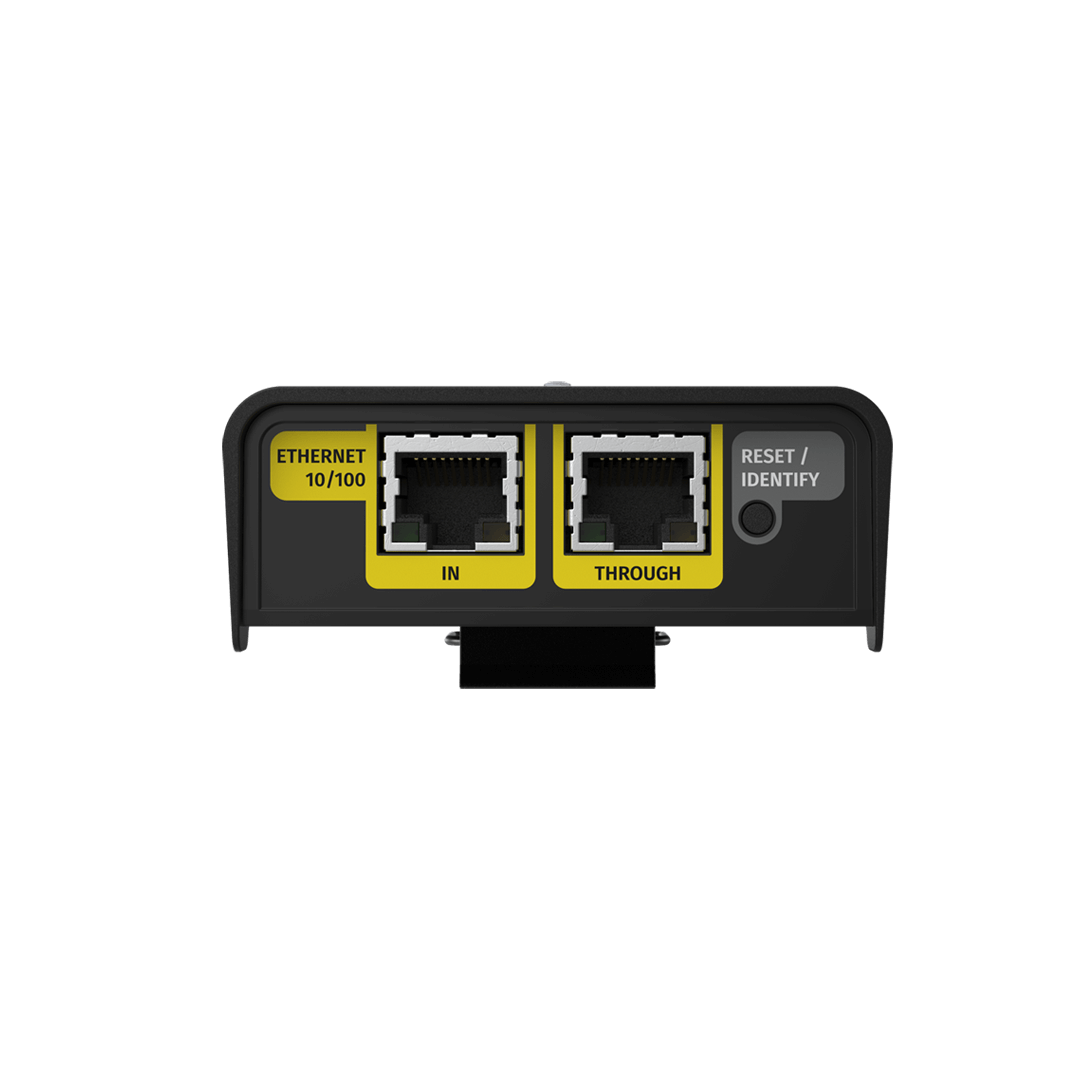

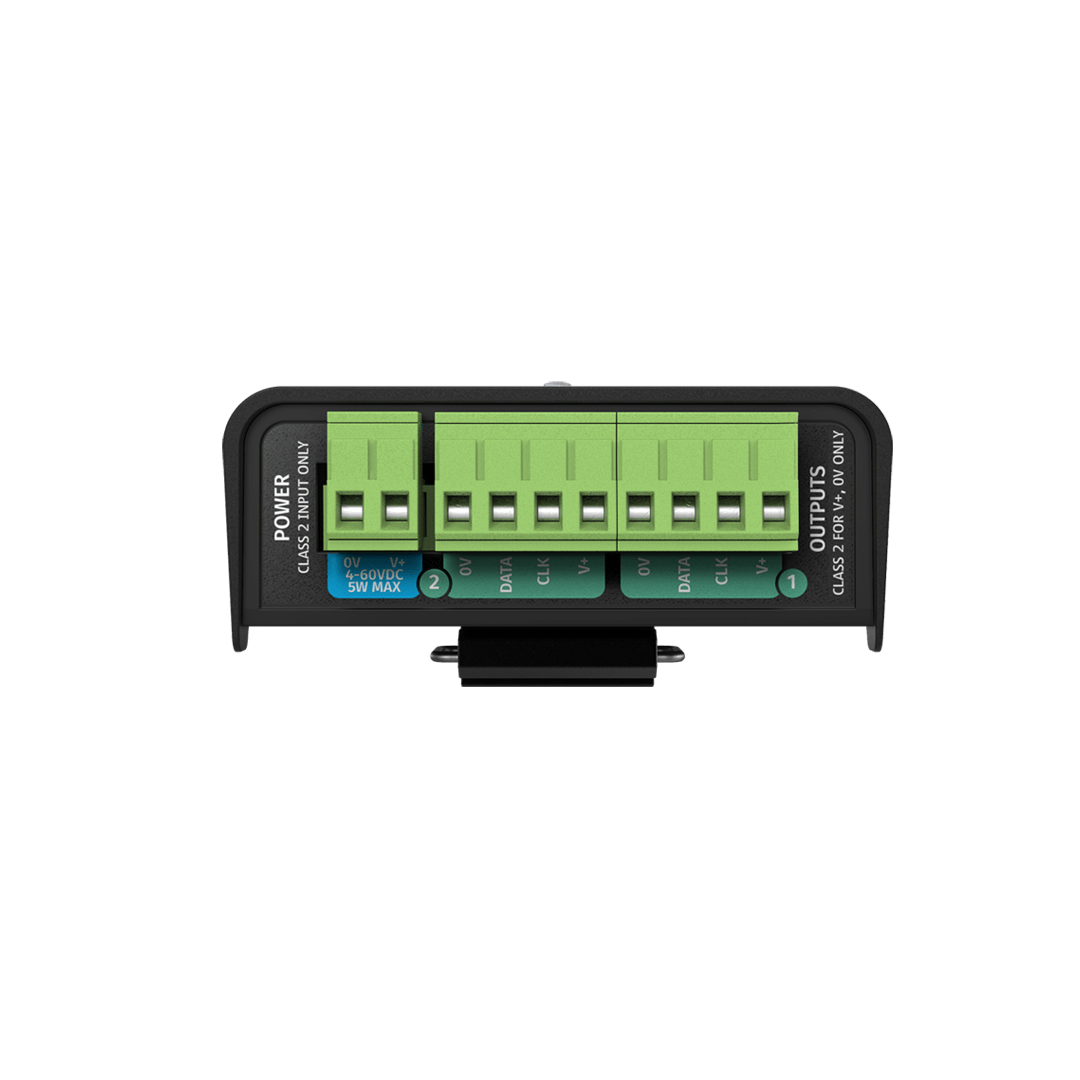

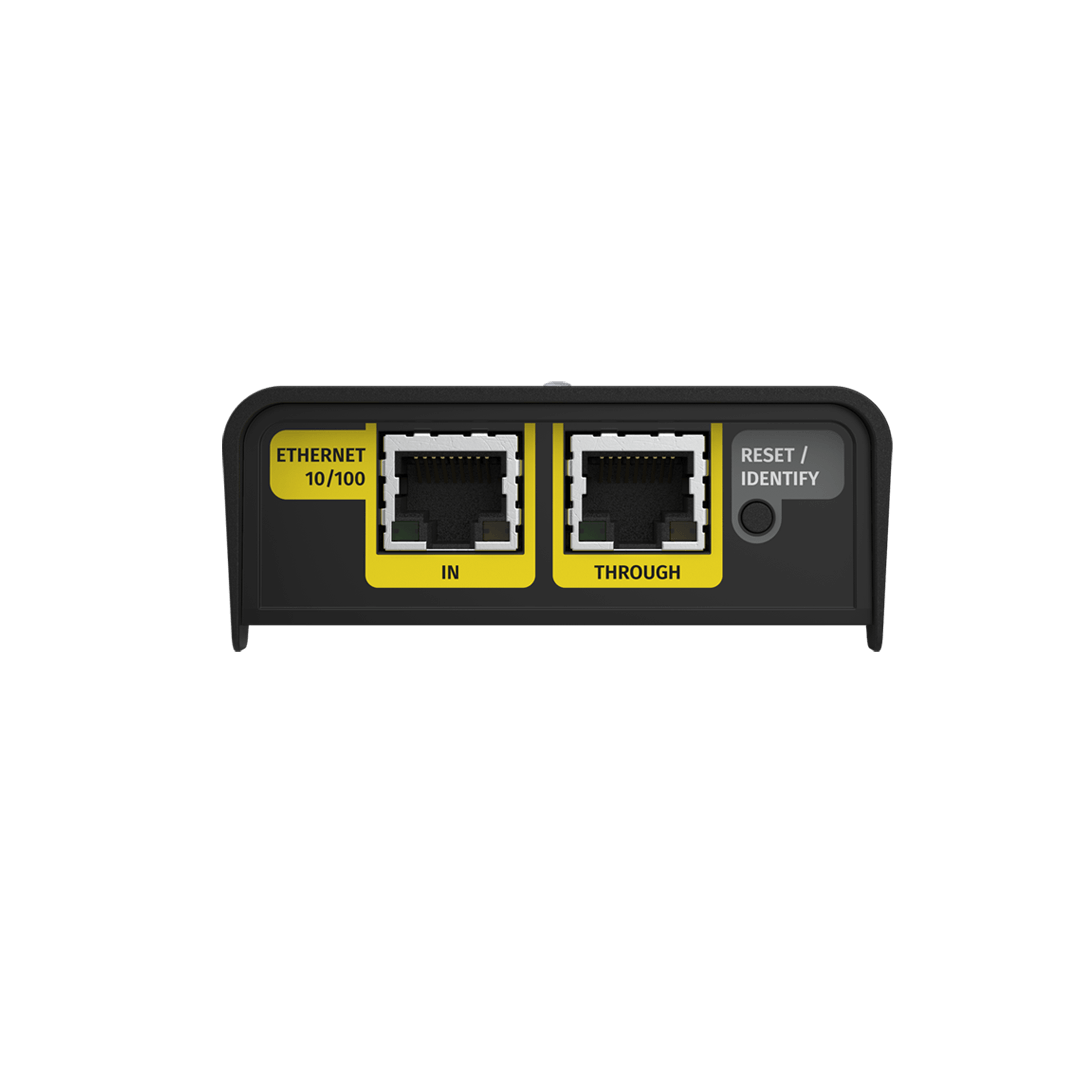

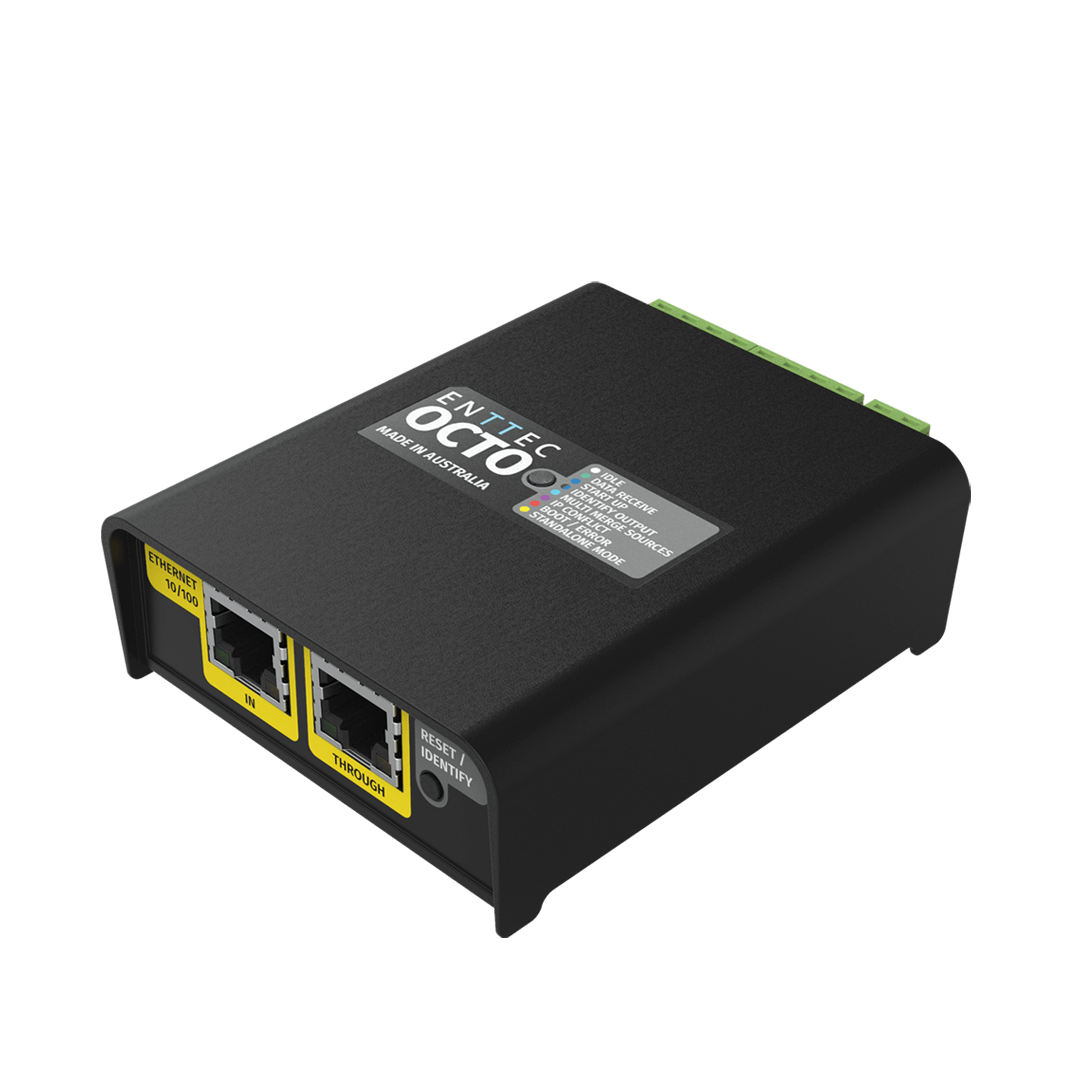

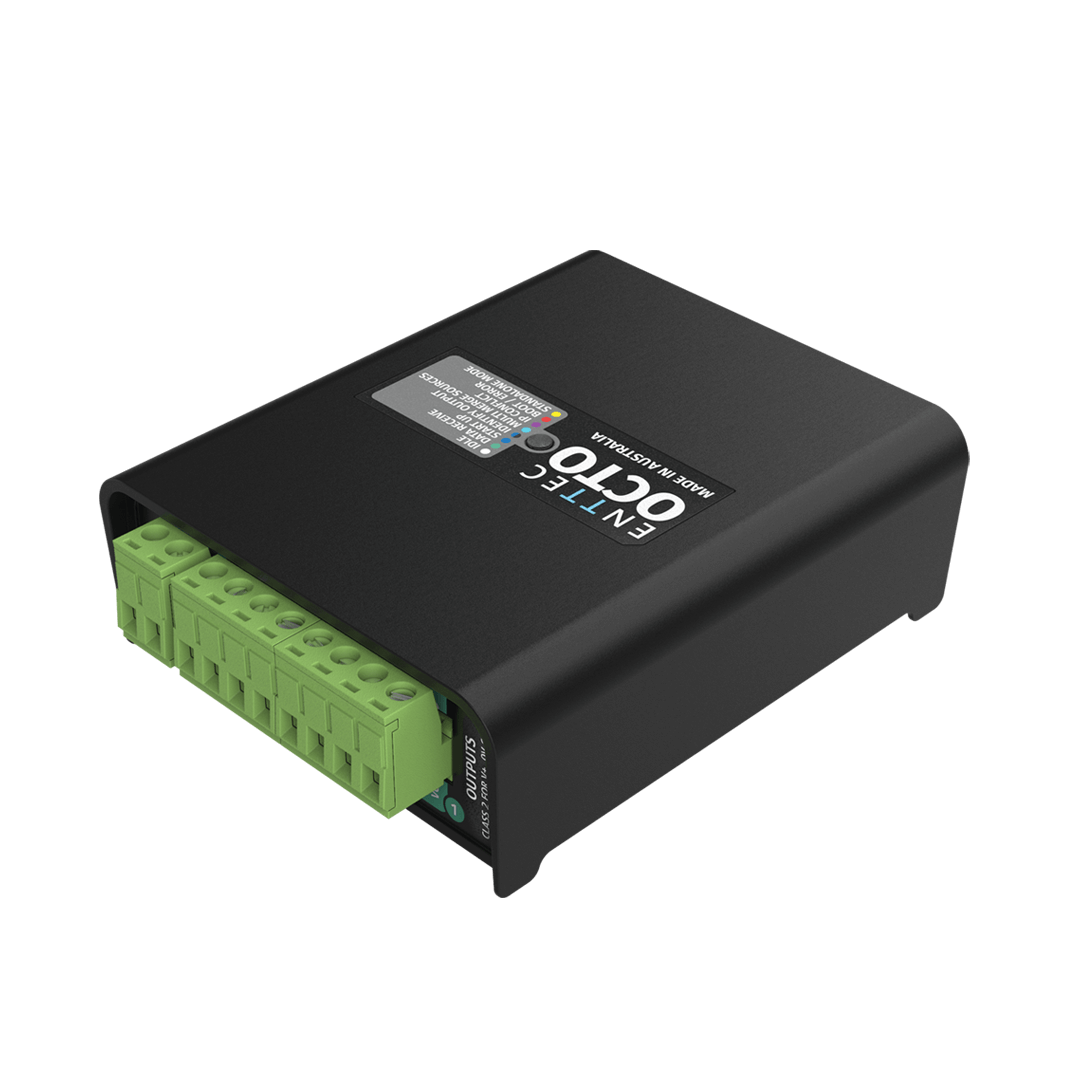

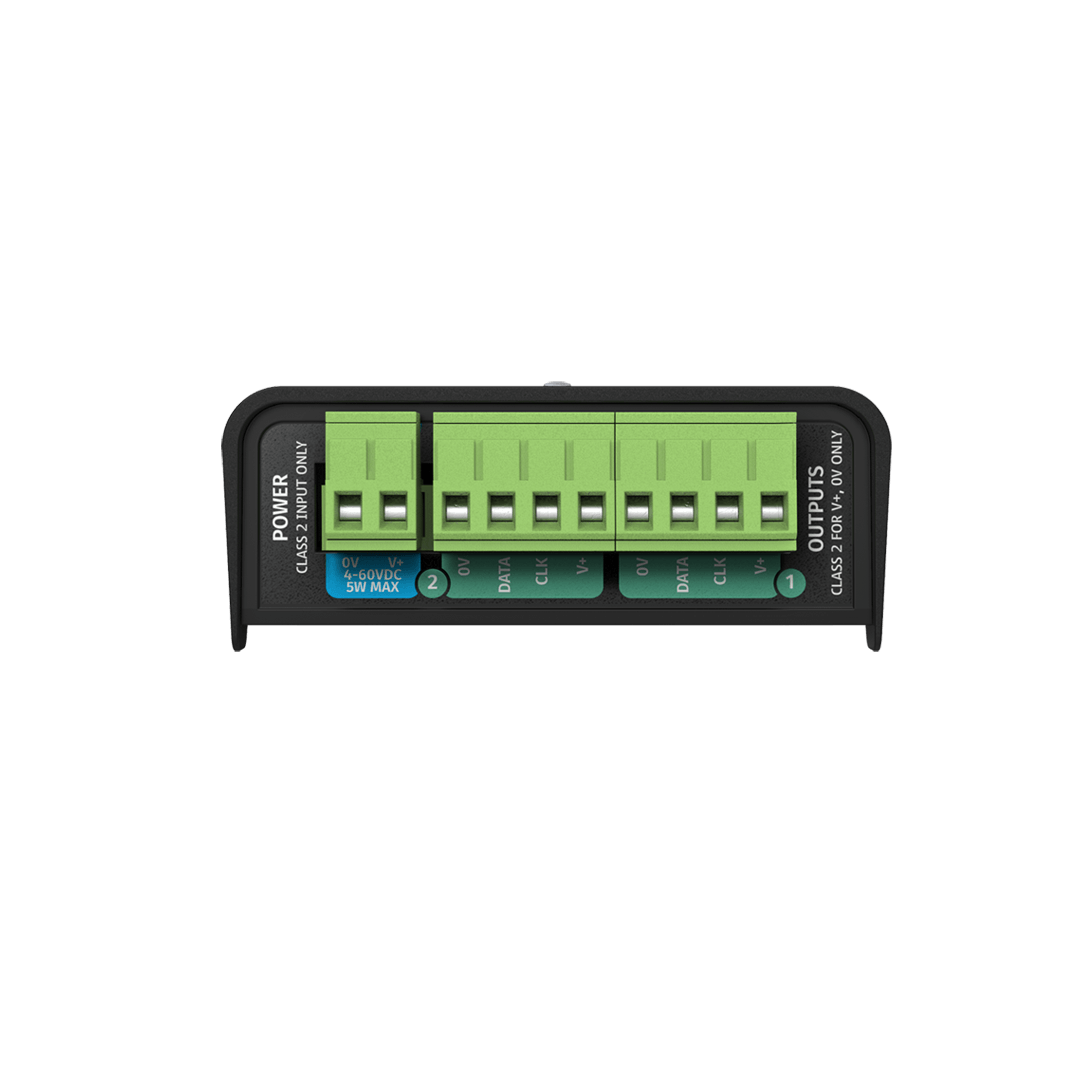

| 接口 | 2 x 网络 (RJ45) 2 x SPI 输出 (4 针 Phoenix) 1 x 电源 (2 针 Phoenix) |
| 网络速度 | 10/100Base-T |
| 网络发现 | ENTTEC EMU 软件 |
| 网络配置 | 静态 (默认 192.168.0.10) / DHCP |
| IGMP 版本 | IGMPv2 |
| 每链路推荐网络设备数量 | 最多 8 台设备的链路可实现各输出之间的最佳同步 |
| LED 指示灯 | 前向 LED 指示灯 网络链接/活动（集成于 RJ45 端口） |
| 输出与控制 | |
| eDMX 输入协议 | Art-Net, sACN, ESP, KiNet |
| 数据输出类型 | SPI (NZR) |
| 超速模式（最大 16U） | 自动启用 |
| 每台设备最大 eDMX -> 像素转换量 | 16 个 universe（8,192 通道） |
| 每台设备最大可控像素数 | RGB 2720（每端口 1360）/ RGBW 2048（每端口 1024） |
| 最大帧率 | 100fps |
| 固件更新 | V4.0 及以后 |
| 电源与散热 | |
| 输入电压 | 4-60V DC |
| 最大功耗 | 5W |
| 最大散热量 | 4.5W |
| 最大输出电压 | 5V |
| 最大输出电流 | 50mA |
| 散热方式 | 对流 |
| 工作温度 | -20°C 至 50°C / -4°F 至 122°F |
| 工作湿度 | 5 至 95%（无冷凝） |
| 物理规格与供货 | |
| IP 防护等级 | IP20 |
| 外壳材质 | ABS 塑料 |

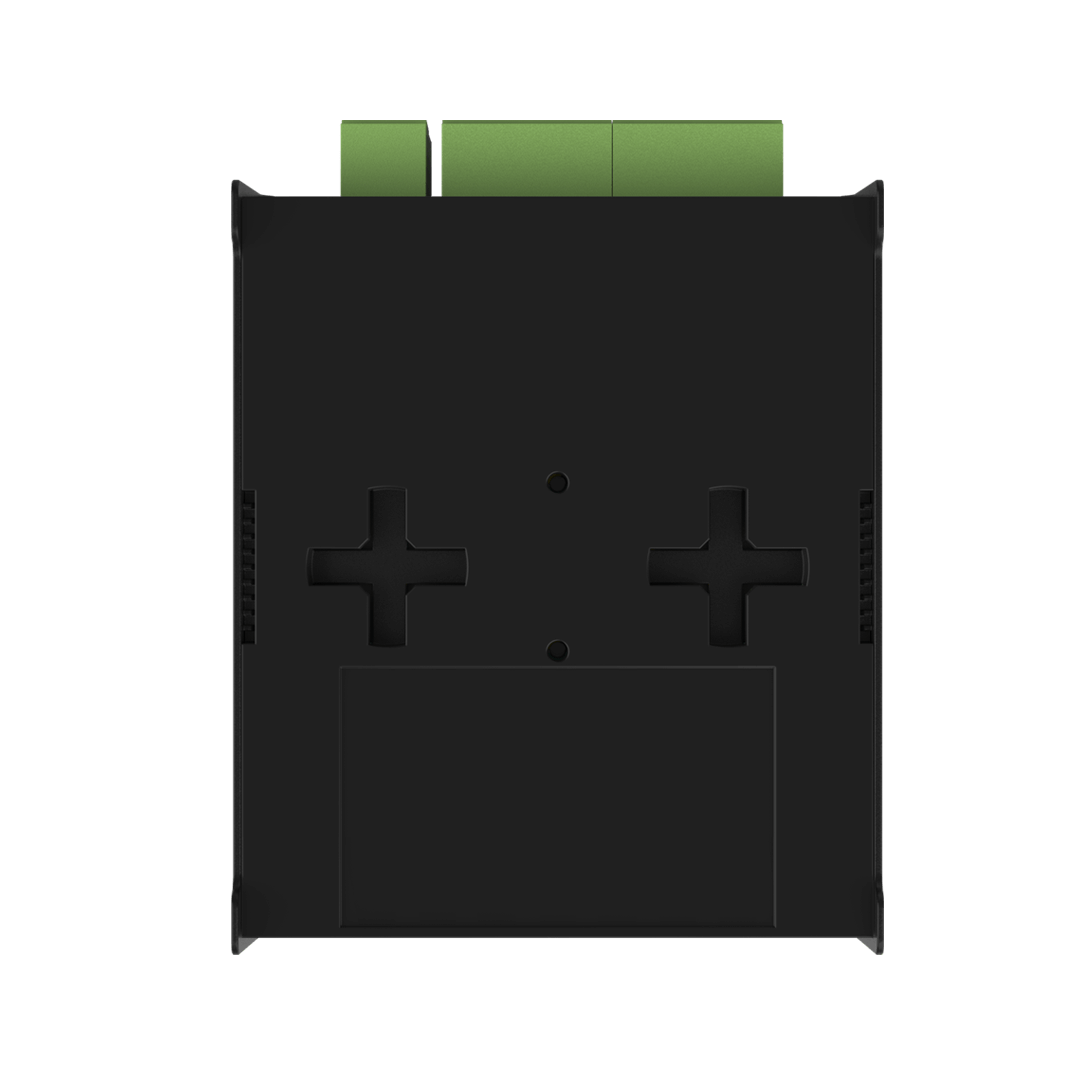

| 安装方式 | 表面安装与 TS35 DIN 导轨安装 |
| 单元尺寸 | 100.5mm x 77.9mm x 31mm |
| 单元重量 | 0.11kg / 0.24lbs |
| 包装尺寸 | 165mm x 145mm x 43mm |
| 包装重量 | 0.18kg / 0.39lbs |
| 保修 | 三年返厂制造商质保 |
| 合规认证 | UL / FCC（美国），UL（加拿大），RCM（澳大利亚/新西兰），CE / WEEE（欧盟），UKCA（英国） |
资源

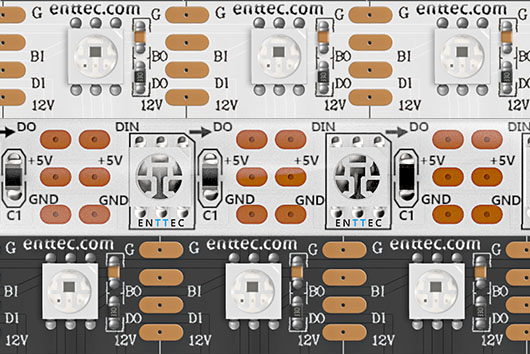

预置支持的协议*： APA 104, GS8208B, SPXL (16-bit & 8-bit), SK6812, TM1804, TM1812, TM1814, UCS1903, UCS2903, UCS2904, UCS8903 (16-bit & 8-bit), UCS8904* (16-bit & 8-bit), WS2811, WS2812, WS2812B, WS2813, WS2815, WS2818*, AHL003 (16-bit & 8-bit), SJ1221(16-bit & 8-bit), TLC5973(16-bit & 8-bit). *重要提示： 如果您希望控制带有 * 标记的协议，但您产品版本的固件界面中缺少该选项，请改选 WS2811 或 WS2812b 以使您的 LED 正常工作。
