CCC4

ENTTEC’s new constant current LED dimmer is a 4-Channel, installation-grade driver. Robust and reliable, ENTTEC’s CCC4 is the ultimate high-precision, constant current (CC) LED dimmer with PLink or DMX input, perfect for high-power installations.

SKU: 73927

Overview
Features
Specifications
Resources

ENTTEC 的 CCC4是用于大功率 LED 灯具的终极恒流调光器。

CCC4 是一款 4 通道、可自动寻址的恒流 LED 调光器，其默认设计是在 12 至 24 伏的电压下对兼容的恒流灯具进行调光，每个通道的调光电流最高可达 1 安。它能够根据所提供的电压自动调整所需的电流输出，从而减少烧坏 / 热失控现象，并产生具有更一致亮度的光，尤其适用于大功率灯具。其紧凑、易于隐藏的固态无风扇设计意味着它在运行时几乎无声。安全特性包括一个用户可自行更换的片状保险丝和用于在 RGB/RGBW 和 8 位 / 16 位之间进行模式选择的拨码开关。

为实现最佳性能，可将 CCC4 与 ENTTEC 的 PIXELATOR 系列控制器进行整合，并利用远距离、可自动寻址的 PLink 协议。这种节省时间的解决方案允许用户只需使用六类网线将设备依次连接起来即可，其连接距离可长达 300 米，而且无需手动对每一台 CCC4 进行寻址操作。

或者，可从 DMX 控制器接收数据，利用远程设备管理（RDM）来设置每台 CCC4 的起始地址（默认通道为 001）。为增强配置的灵活性，CCC4 能够将 DMX 转换为 PLlink 协议，从而简化菊花链中连续的 CCC4 设备的寻址流程。

这一极其宝贵的功能不仅能加快安装速度，而且即便安装人员对 DMX 完全不熟悉，操作起来也很直观。只需使用 PLink 协议连接 CCC4 设备，接通电源，CCC4 LED 调光器就都会自动进行寻址。更高级的用户还可以使用远程设备管理（RDM）对每台 CCC4 进行寻址及监控。

如果你正在使用一个 DMX 输入，只需将其连接到 CCC4 的输入端口，然后使用 PLink 从该端口进行连接输出。

安装保险丝以确保系统安全会在现场耗费大量时间，而且还会增加每个调光器所需的空间。为解决这一问题，这款巧妙的 LED 调光器集成了一个用户可自行更换的 5 安自动断电器（ATO）片状保险丝，这种保险丝容易获取且价格低廉，可用于防范完全短路的情况。如果你的安装设备耗电量低于 5 安，你可以将保险丝的额定电流降低至适合你安装情况的相应水平。要了解如何更换 CCC4 的保险丝，请查看我们下方下载专区中的简短教学视频。

CCC4 具有内置的安装点，可安装一个可选的 TS35 DIN 轨夹（包含在包装盒内），使你能够将其安装在控制柜中，或者安装在装有 DIN 轨的表面 / 墙壁上。

16 位调光越来越受欢迎，它能让用户对其安装设备进行更精细的控制。模式选择拨码开关允许用户在 16 位或 8 位分辨率之间进行选择。只需选择你想要的比特率，再从 RGB 或 RGBW LED 灯带中进行选择，然后就大功告成了！

如果 CCC4 达到较高的工作温度，它会自动将其输出功率降低 50% 以防止过热，并且红色的 LED 指示灯会闪烁，以此通知用户，直至设备充分冷却下来。

金属氧化物半导体场效应晶体管（MOSFET）被用于对连接至 CCC4 输出端的 LED 进行调光。在运行过程中，这些元件发热是正常现象。

为使该设备能在持续的温度条件下安全运行，我们的工程师确保了所有的金属氧化物半导体场效应晶体管都直接连接到散热片上，以便将热量传递到更大的区域，从而更好地散热，更有效地调节其性能。要警惕许多廉价产品，它们无法让这些元件散热，这会严重危及你所使用项目的使用寿命。

ENTTEC 很自豪能够为该产品提供为期 3 年的制造缺陷保修服务，来支撑我们对自身研发、工程设计以及质量管控方面的信心。

产品说明

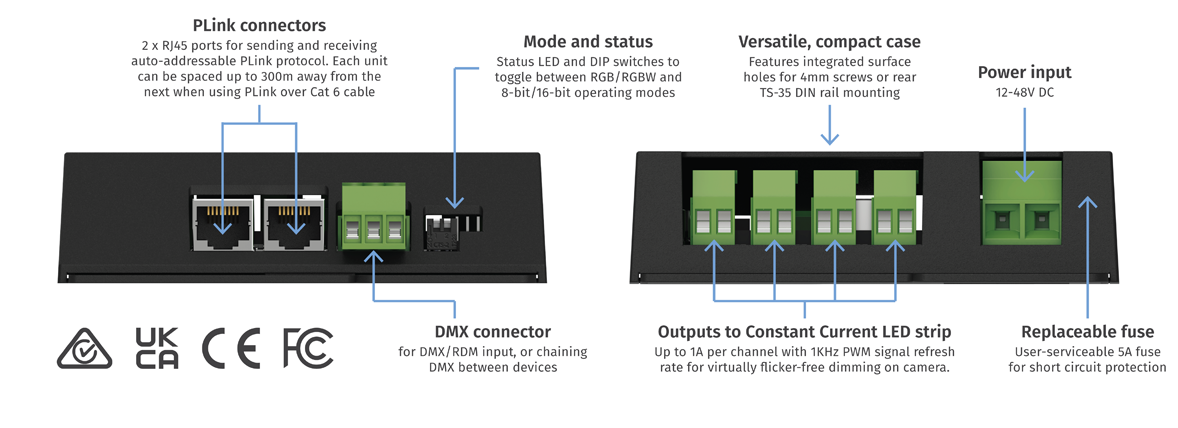

输入/输出	1 x 电源输入 (螺丝端子), 1 x DMX 输入接口 (螺丝端子), 1 x PLink 输入接口 (RJ45) 1 x PLink 输出接口 (RJ45), 4 x CC 输出接口 (螺丝端子)
IP 等级	IP20
数据输入协议	DMX512A / PLink
数据输出协议	PLink
RDM 功能	起始地址配置、温度监测、固件可更新
起始地址配置选项	通过像素控制器 / DMX / RDM 使用 PLink 协议（默认通道：1）
调光分辨率	8/16位
灯具模式（通道占用）	8位 RGB (3通道), 8位 RGBW (4通道), 16位 RGB (6通道), 16位 RGBW (8通道)
每条链路的数据输入	DMX 最多可达 1 个控制域，而 PLink 最多可达 8 个控制域
最大数据电缆长度	DMX 信号每链最长传输距离为 300 米，而 PLink 在每个 CCC4 设备之间的传输距离为 300 米。
输入电压	12-24V DC
最大额定电流	最大 4.5A (4通道模式)
最大输出功率	48W (@12V) / 96W (@24V)
设备最大功耗	1.5W
每个通道的最大电流	1A
反极性保护	有（仅从电源端口处）
过温保护	有（输出光强会在 3 秒内渐暗至熄灭，一旦温度下降，光强又会渐亮回接收到的数值）
脉冲宽度调制频率	1KHz – 固定
用户可自行更换的保险丝	ATO 型 5 安培刀片式保险丝
冷却方式	对流
工作温度	-20°C to +50°C / -4°F to 122°F
工作湿度	5- 95% (非冷凝)
安装选项	表面安装或TS35 DIN导轨安装
外壳材料	ABS 塑料
产品尺寸	88mm x 117.5mm x 31.5mm
产品重量	0.13kg / 0.28lbs
包装尺寸	140mm x 140mm x 40mm
包装重量	0.19kg / 0.42lbs
质保期	3年返厂保修
产品证书	RCM (Aus/NZ), CE / WEEE (EU), UKCA (UK), FCC (USA)
