极致的室内样板房体验：由Kaplan Homes提供。

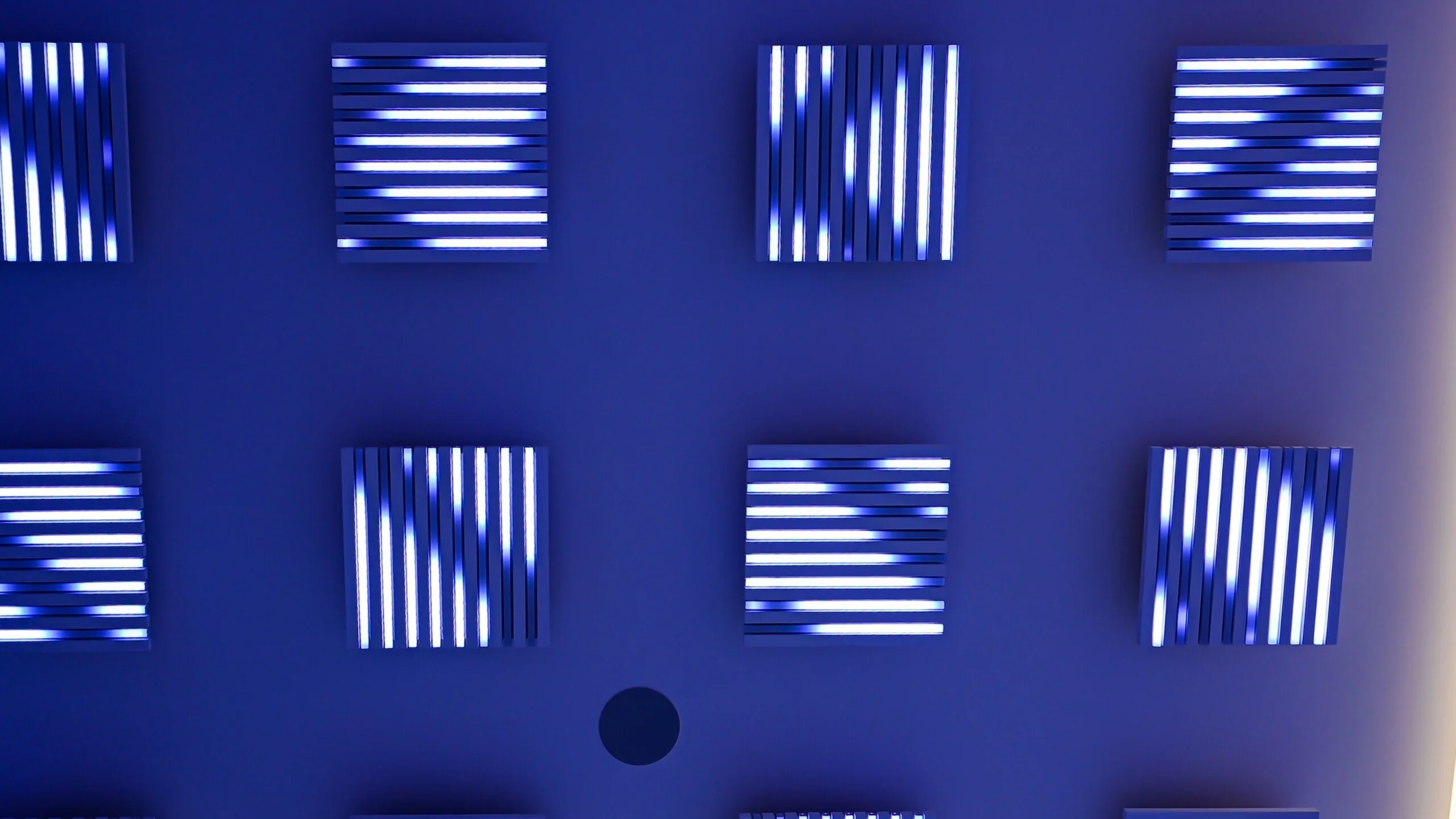

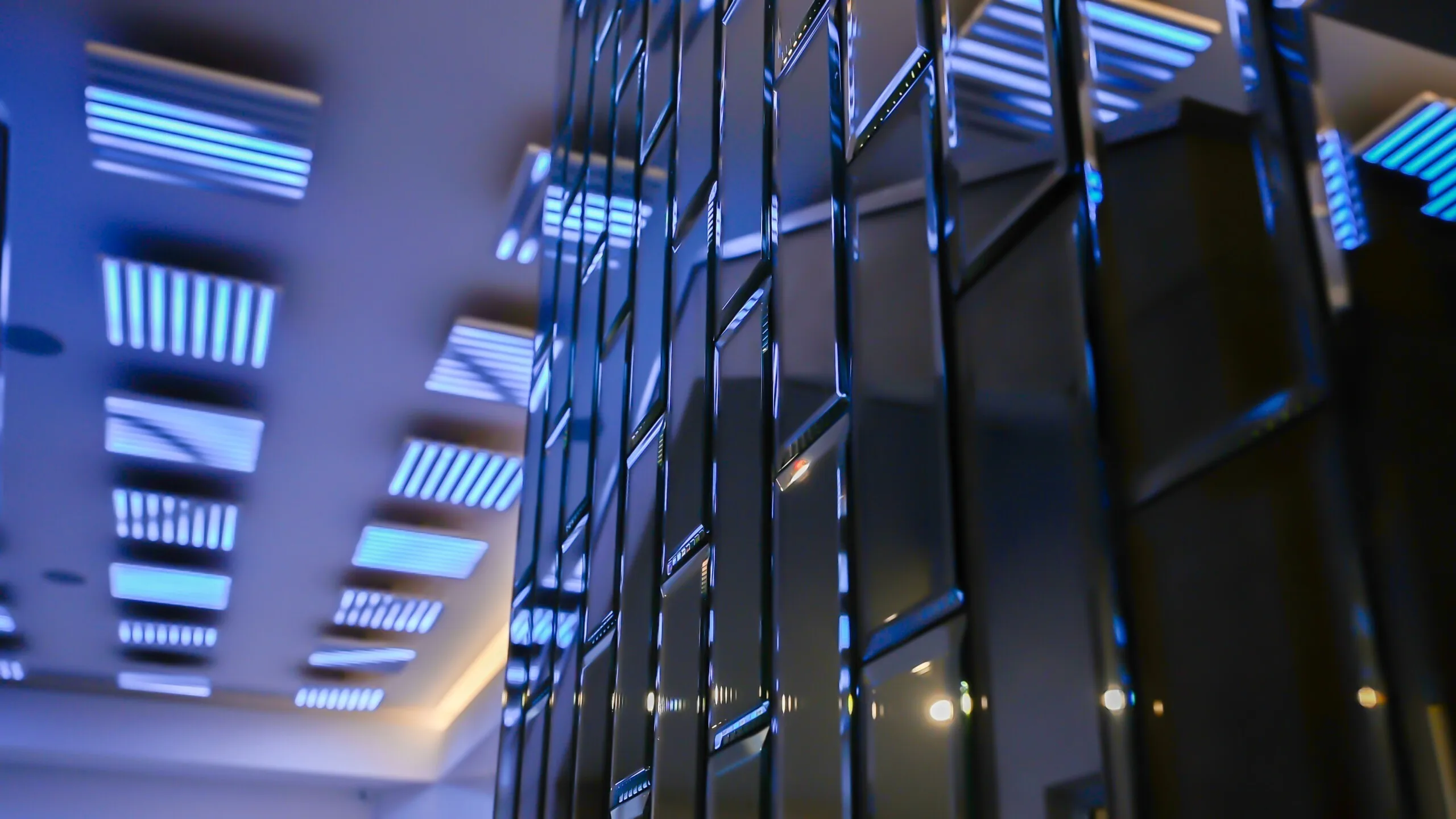

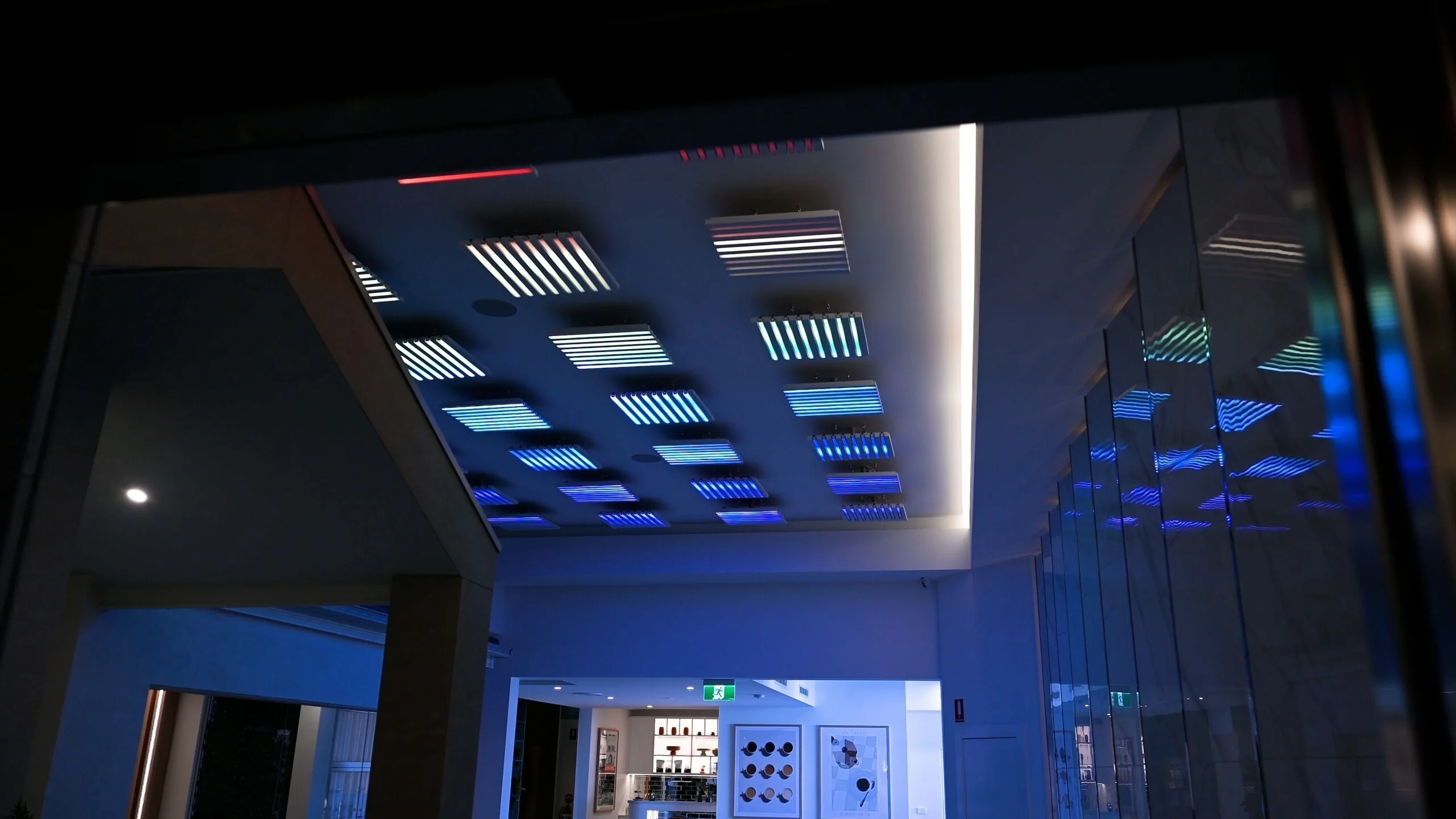

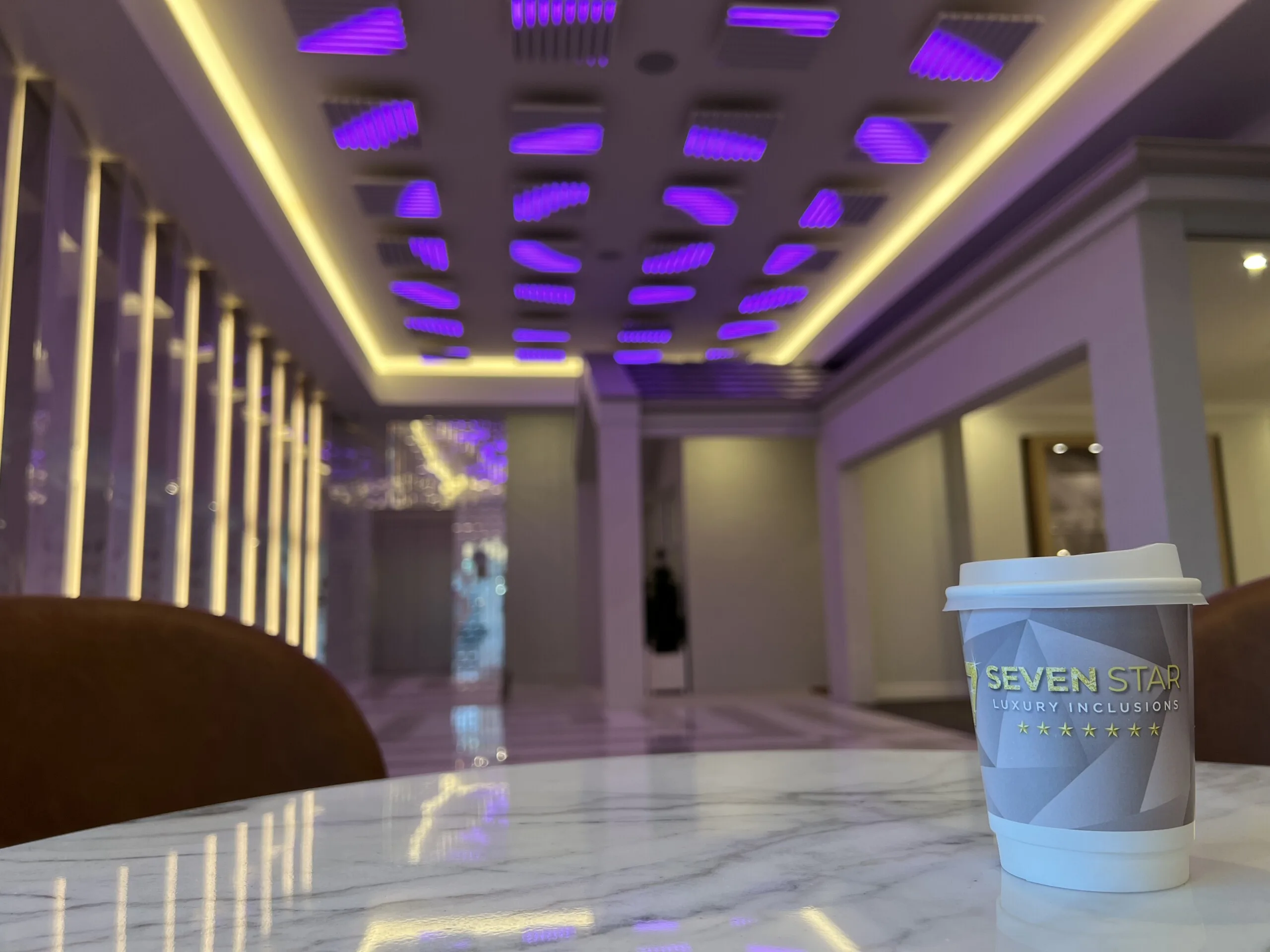

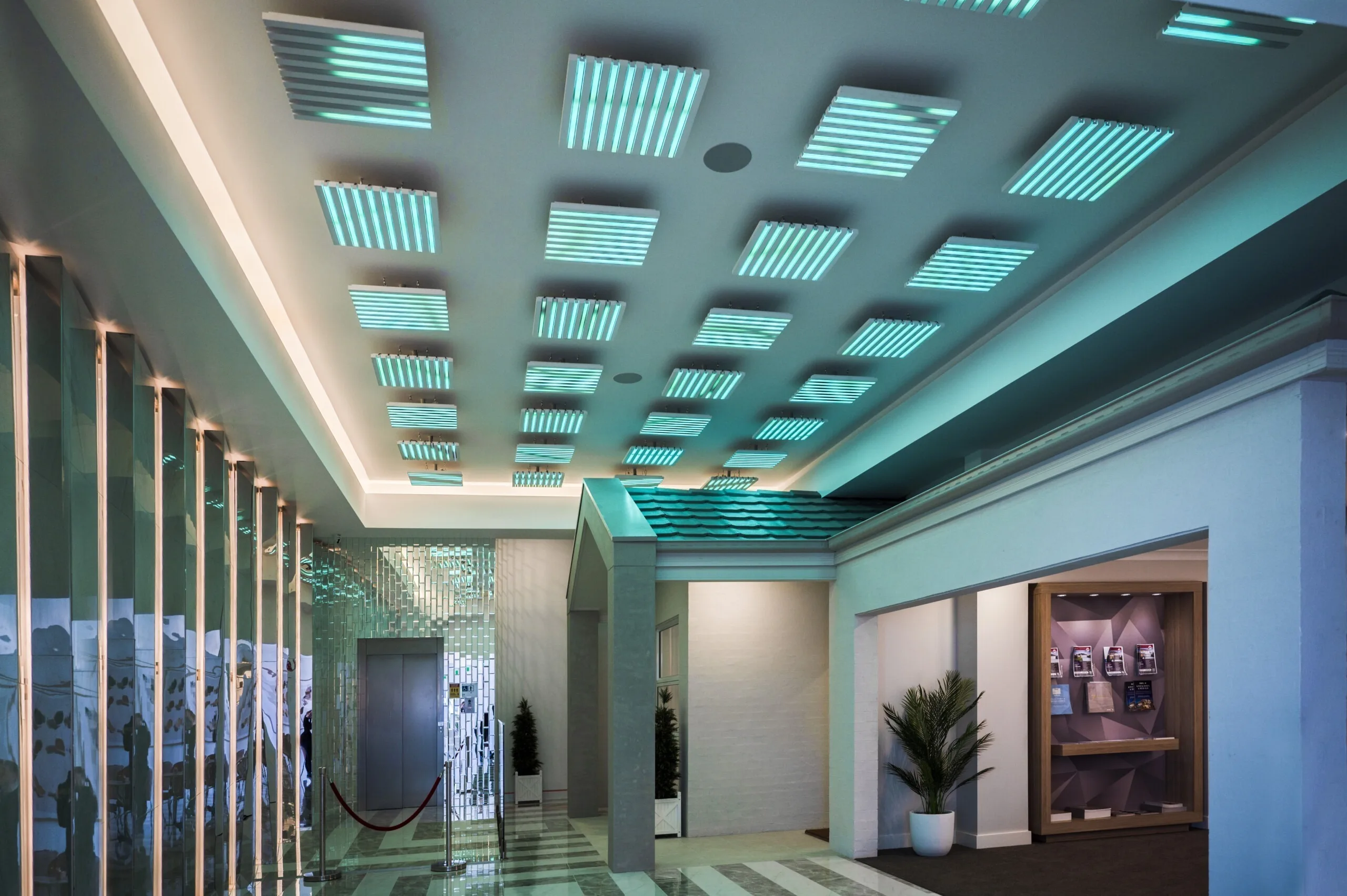

卡普兰住宅公司实施的一种照明解决方案。Anthony Cairns曾是一位现场音乐视觉导演，他与ENTTEC恩特可科技合作，设计并安装了一套视觉效果突出且功能实用的LED照明系统。该项目需要在天花板上打造一组边长为600毫米的方形LED吊顶阵列，运用ENTTEC的像素映射软件ELM、Pixelator转换器以及12伏RGB像素灯带。此次安装实现了高分辨率、动态的照明展示，且与集成音响系统同步，提升了展厅的氛围以及参观者的体验。
| 客户 | Kaplan Homes |
| 类型 | 建筑 |
| 位置 | 澳大利亚新南威尔士州斯米顿格兰奇的卡普兰住宅展示中心 |
| 产品 | PLink Injector, ELM (ENTTEC LED Mapping), Pixelator Mini, 12V RGB 60-LEDs/m pixel strip |
| 年份 | 2021 |
| 项目鸣谢 | Anthony Cairns 与 ENTTEC |
2021年年中，ENTTEC收到了来自卡普兰住宅公司（Kaplan Homes）的安东尼·凯恩斯（Anthony Cairns）的咨询。卡普兰住宅公司是悉尼一家富有创新精神的高性能建筑商，致力于提供豪华且贴合生活方式的住宅。此次咨询的要求是要为他们新的展示中心带来一些令人兴奋、具有视觉冲击力且独一无二的元素，使其与众不同，该展示中心内设有两座全尺寸的样板房。 在加入卡普兰住宅公司担任新职务之前，安东尼在现场音乐娱乐行业从业了17年，曾与世界各地的一线乐队广泛合作并四处巡演，其中包括担任莱昂国王乐队（Kings of Leon）的视觉导演长达10年，期间常住于美国田纳西州的纳什维尔。由于长期从事利用LED、投影和摄像系统设计、编排以及运营现场音乐会的工作，他热衷于在自己的新项目中永久性地安装像素映射功能，以营造出宏大的大堂体验，并且他已经准备好了相关的规划范围、设计方案、图纸以及带有注释的照片。
过去，安东尼曾使用过许多高端的LED设备，比如Barco、Roe、Winvision、Nocturne、美国PRG集团、兆光科技（Lighthouse）以及其他一些巡回演出用的系统，但这次他寻求ENTTEC公司的服务，是为了在他打算委托打造的系统中保持高标准。 总体构想是在墙体部分安装垂直的LED灯带，再在天花板上布置一组边长为600毫米的方形吊舱阵列。在安特泰克销售团队的协助下，这一构想很快就转化成了一个以重复排列的吊舱为特色的可行设计。
和大多数项目一样，这个项目也采用了协商的方式，经过了多次反复沟通，目的在于：
– 了解并熟悉所涉及的系统。
– 通过操作实物样品来获取实践经验。
– 对所报的方案进行价值工程分析，以确定一个既能满足审美要求又符合预算的系统。

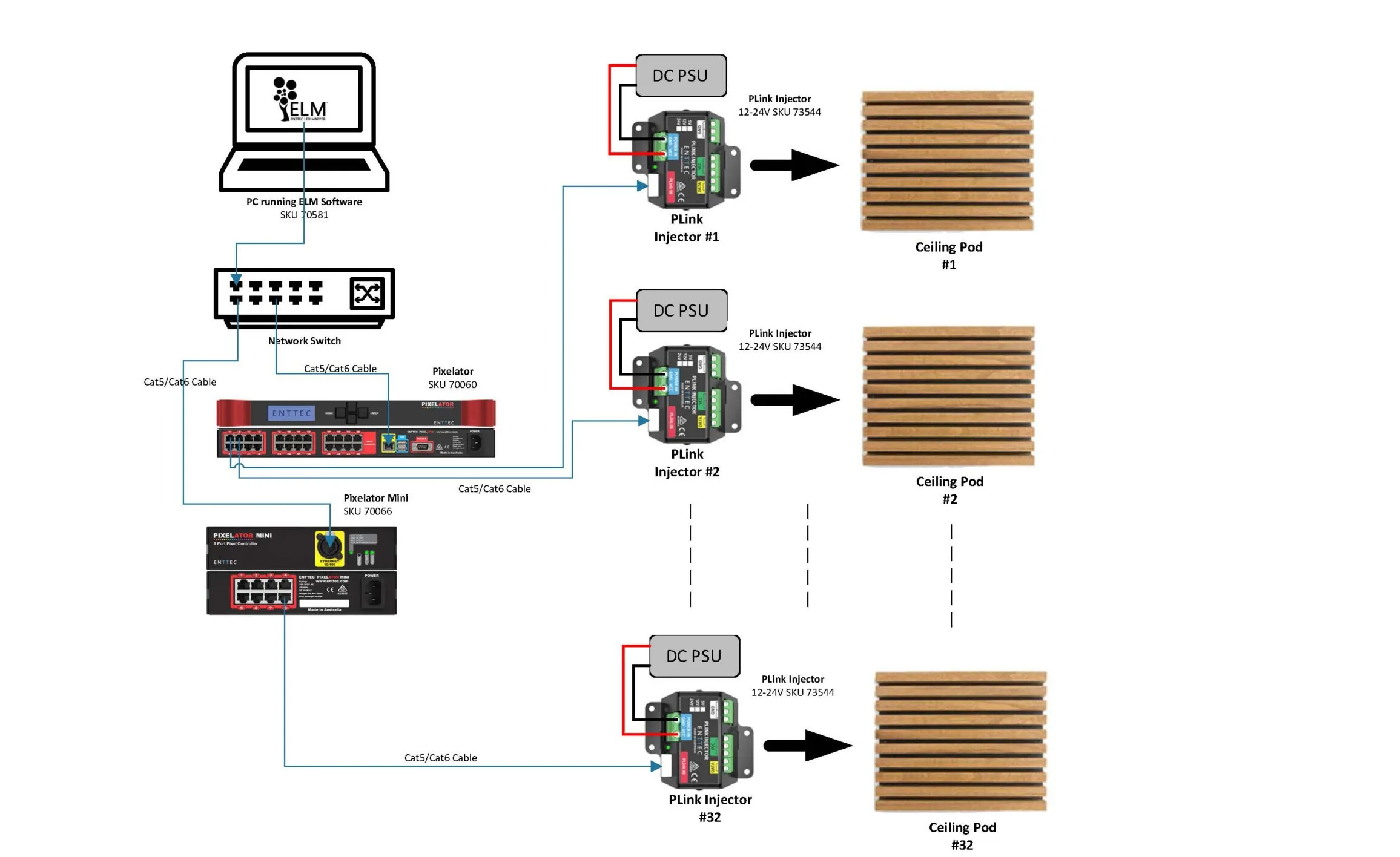

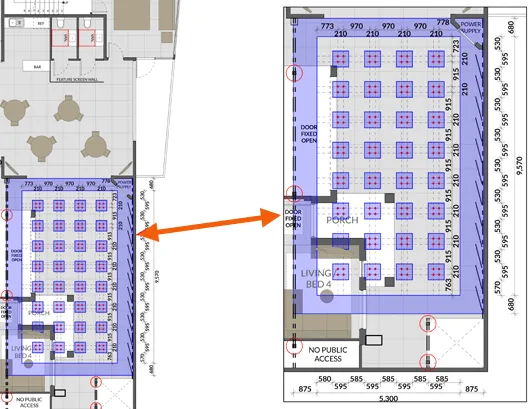

ENTTEC恩特可科技能够利用这些信息提供一个端到端的解决方案。依据这些图纸，该团队能够制定出一份控制布局图。
解决方案
Controls.
设备支持： ELM ， PLink Injectors, Pixelator Mini
Lights.
灯具：12V RGB 60-LED’s/m pixel strip

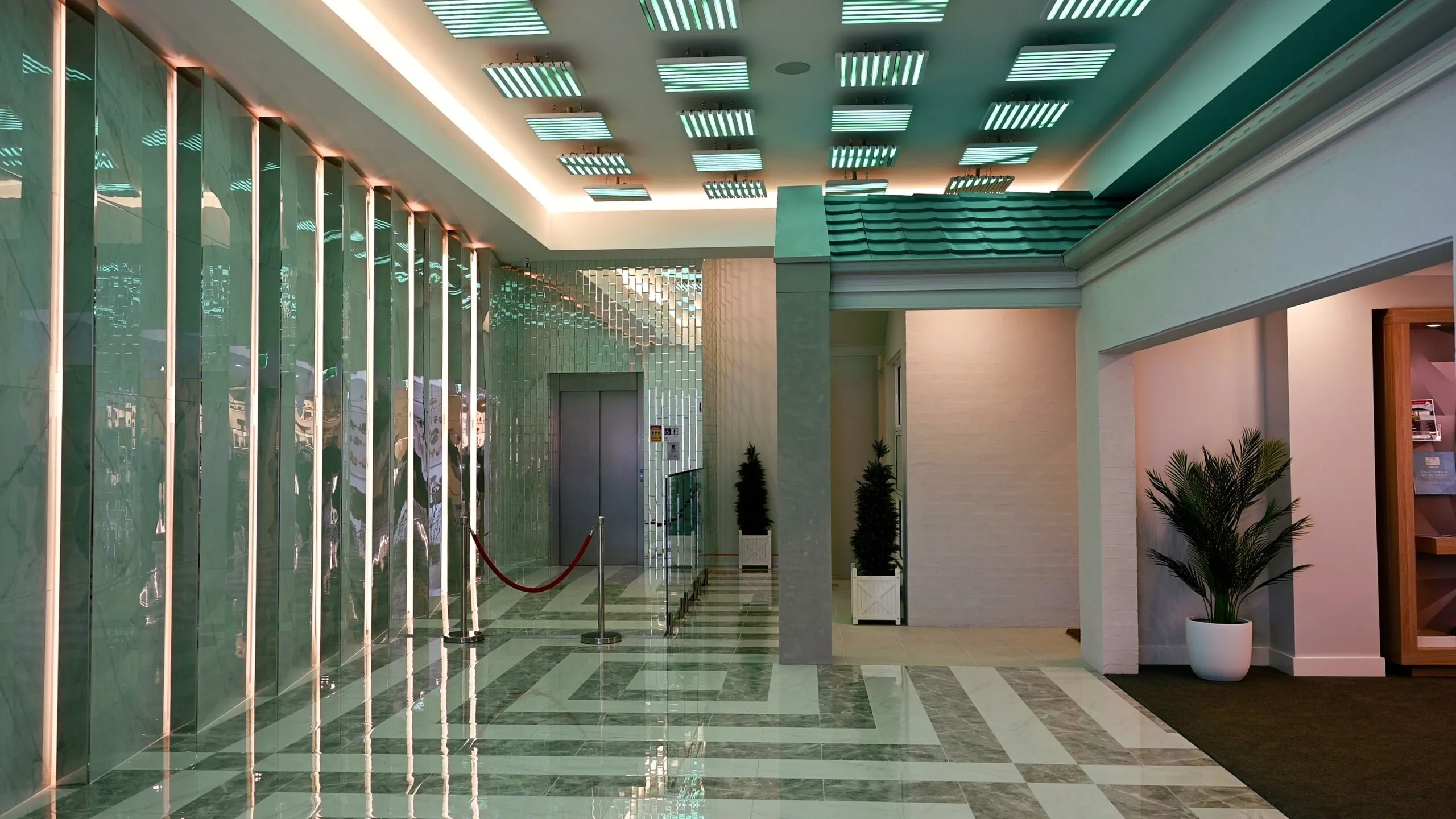

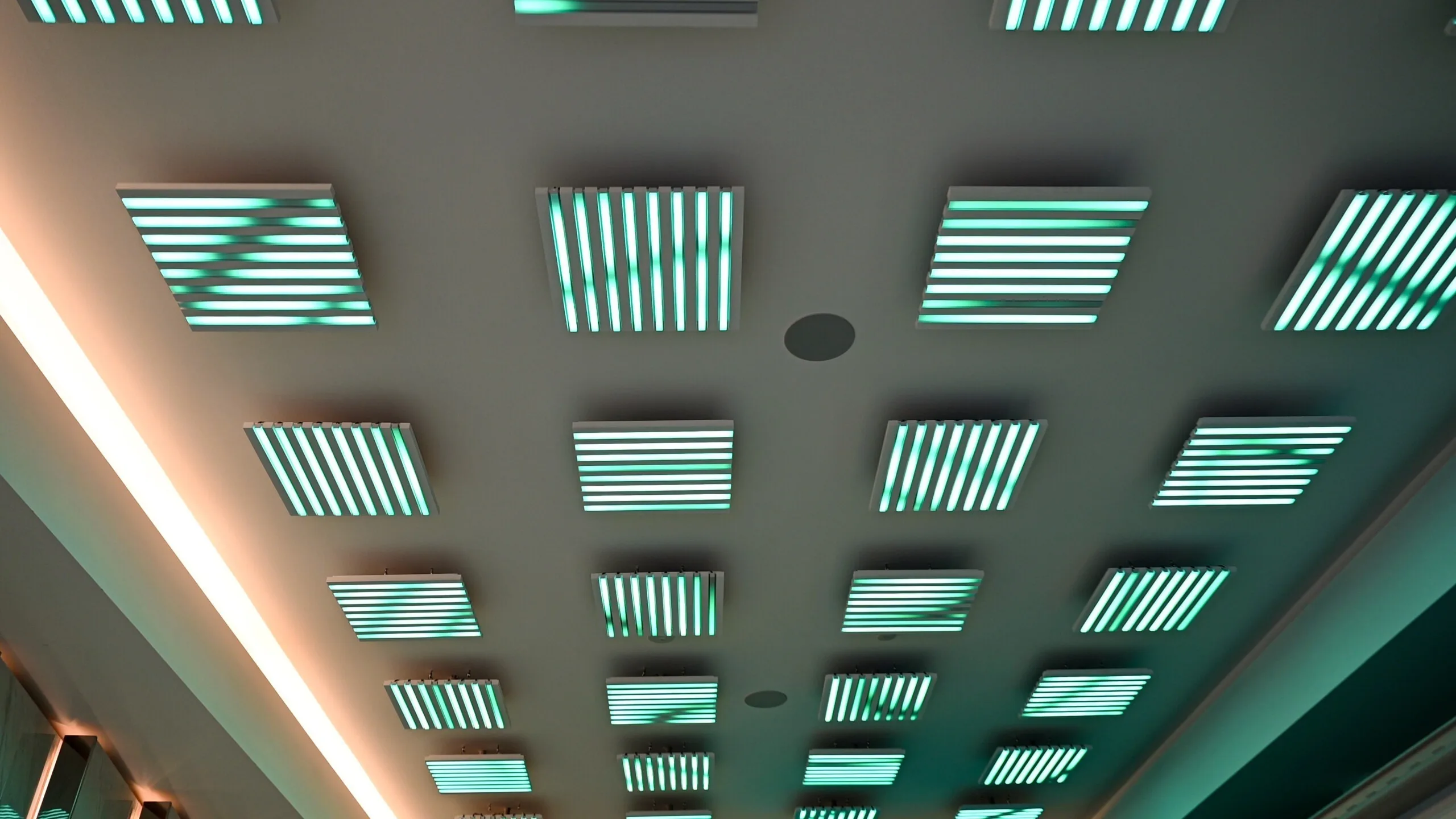

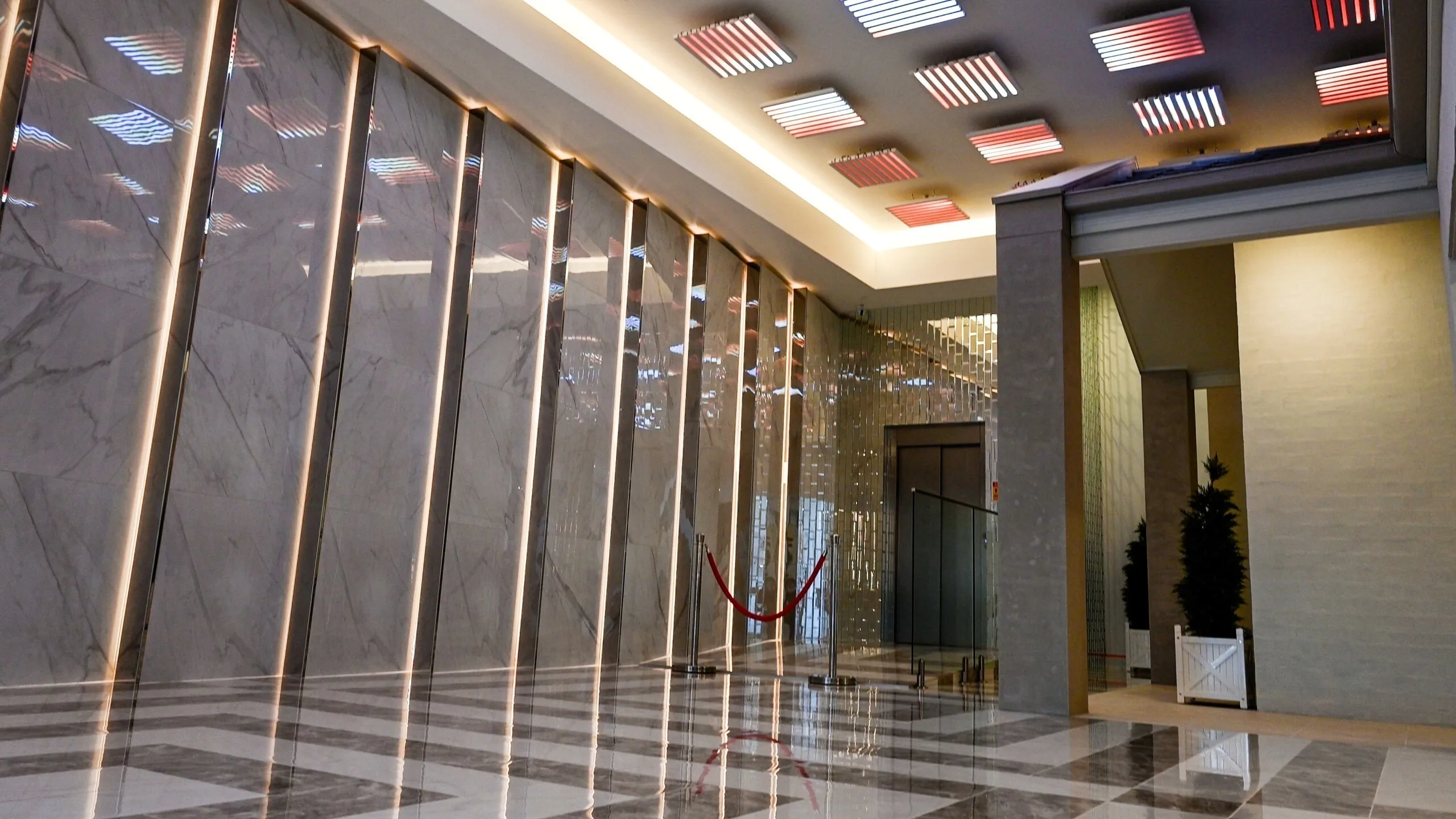

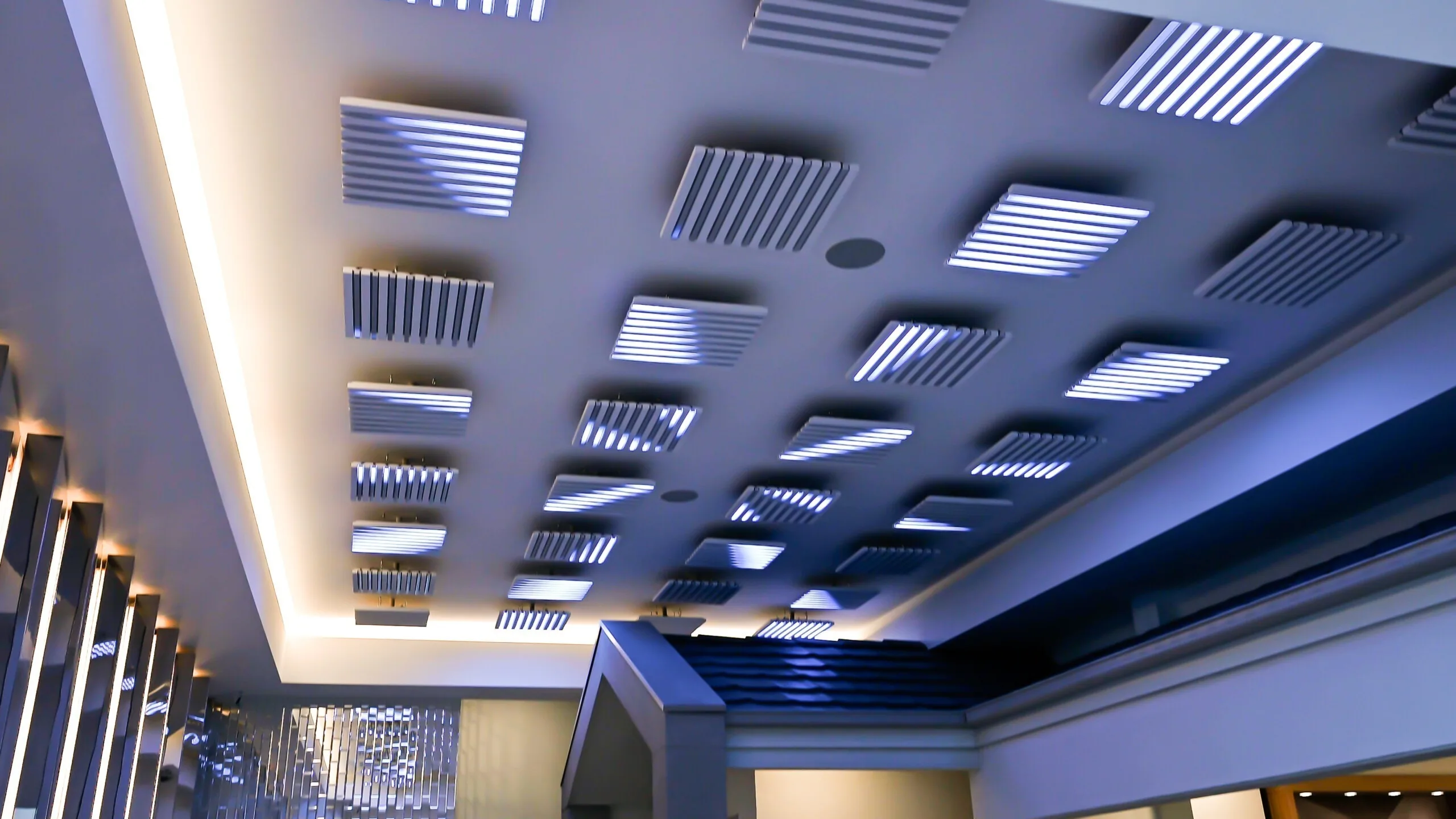

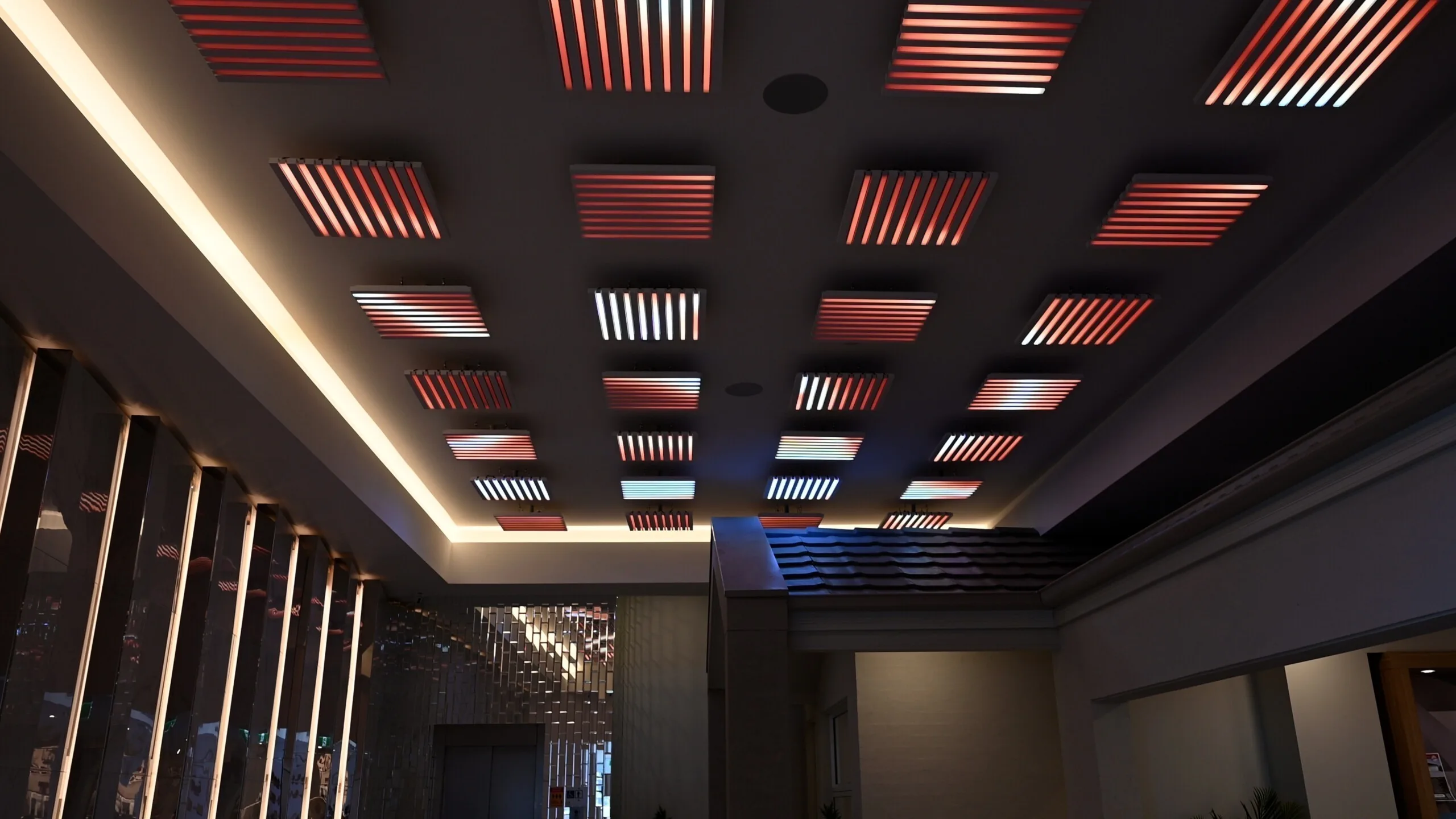

在价值工程分析过程中，决定取消墙体灯带，改为采用凹圆暗槽照明，这样节省下来的资金就可以转而用于在天花板吊舱中安装分辨率更高的像素灯带。此外，像素灯带采用12伏电压，确保了每个吊舱都能成为一个布局简单、布线直接的独立单元。安东尼的目标不仅是要在美学和视觉上实现一些独特的效果，还要在耐用性和可维护性方面做到实用。
凭借ENTTEC公司在定制LED和像素条方面的经验，我们能够就对所提供的挤压型材进行开槽处理提出建议，以便于从背面接入电缆进行组装。安东尼在制作LED吊舱方面做得非常出色——每个吊舱背面的四个大吊环螺栓为每块面板提供了稳固的安装点。
然而，如果要用四根独立的链条和登山扣来固定面板，使用固定在天花板上的挂钩可能会使面板的调平工作变得相当棘手。ENTTEC的销售团队通过推荐并采购带有3米电缆的格力普（Gripple）吊架，成功规避了这一潜在问题。这样一来，就可以像滑轮系统那样将吊架穿过每个吊环来轻松安装吊舱，而且只需拉紧一根电缆就能升高或降低整个面板。
对于一个刚开始接触像素照明的人来说，安东尼在处理像素条方面的手艺堪称典范。在ENTTEC的“LED使用技巧系列”的指导下，同时向销售团队咨询建议并进行了认真的试验，他找到了最适合电线连接的线规、焊接温度，甚至还对每根芯线进行了热缩处理，以便为防止短路提供额外的保护。

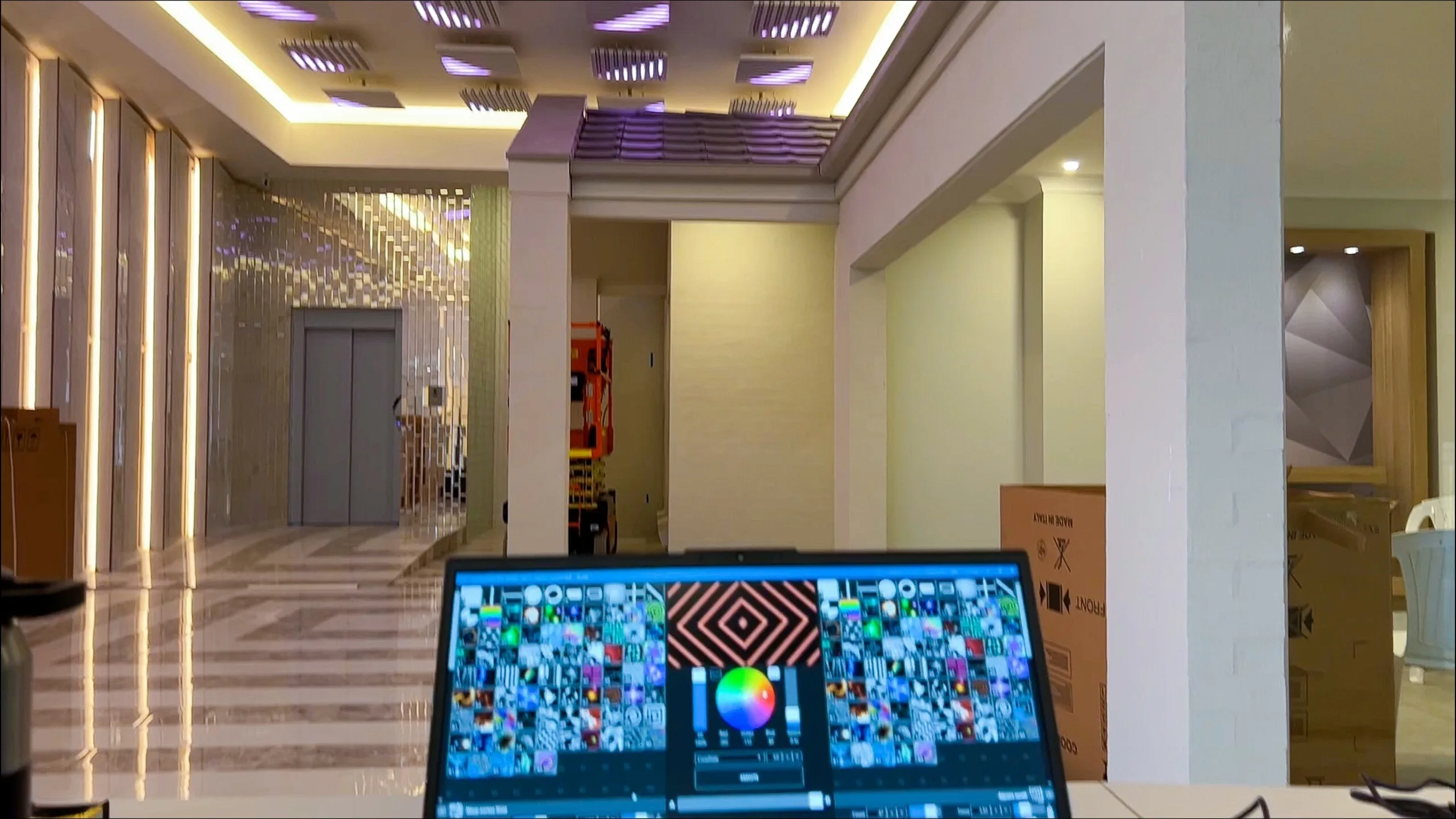

大约就在这个时候，安东尼邀请ENTTEC团队就我们屡获殊荣的LED映射软件包——ELM，开展了一次培训课程。我们的任务是对像素吊舱进行映射布局，在为时一小时的课程中，我们已经能够完成足够多吊舱的映射布局，从而可以复制并覆盖正在建造的天花板的其余部分。此次培训让安东尼能够按照实际安装情况一比一完成项目文件，以便真实地映射并呈现最终项目。成果斐然！

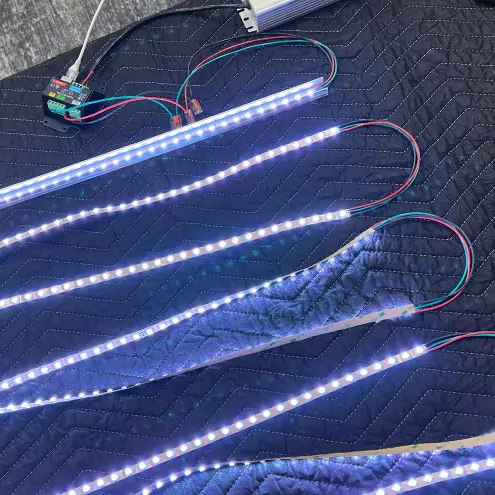

然而，在任何一个既定项目中，并非一切都能保证万无一失。这个项目就面临着诸多挑战，尤其是在吊舱安装前进行老化测试的时候。安东尼坚持用动态色彩秀来对这些吊舱进行长时间测试，以确保它们在安装到天花板上之前能百分之百正常运行。大多数吊舱似乎运行良好，但有一小部分出现了一种奇怪的现象：灯带末端的像素显示出不同的颜色，还伴有一些闪烁的情况。虽说这并不理想，但任何项目都可能出现这样的集成问题。幸运的是，安东尼能够与ENTTEC团队合作，对变量进行排查并对系统进行故障检修。
通过检查ELM文件，很明显可以看出节目编程方面没有问题。对像素控制器上的网络流量进行检查后证实，Art-Net信号传输稳定。更换部分像素灯带似乎解决了这一问题，而且当ENTTEC公司取来一个样本吊舱进行测试时，该团队能够对数据流进行监测，并确定部分芯片在数据传输方面存在不一致的情况。通过提供替换灯带解决了这一问题，现在系统运行稳定。
成果
