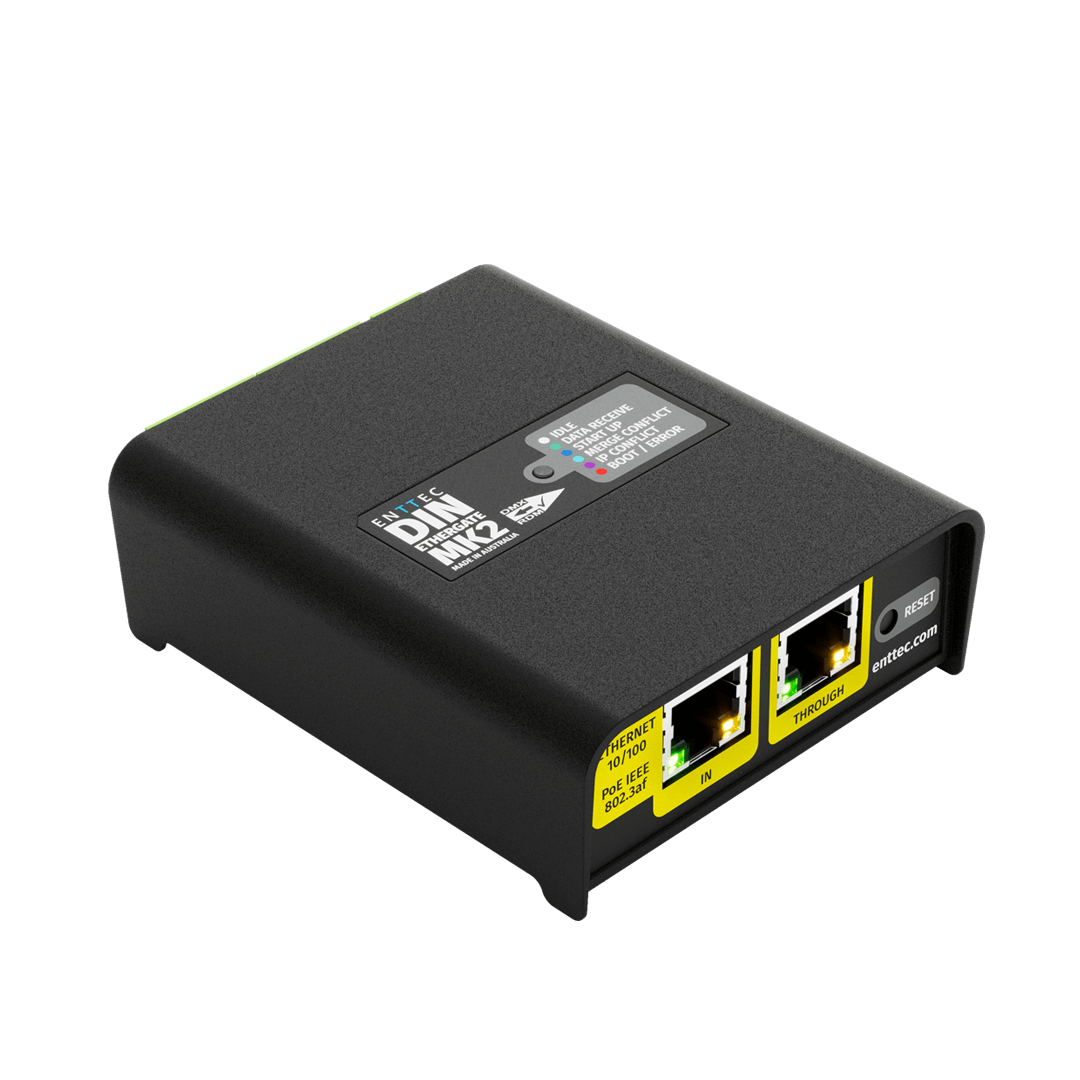

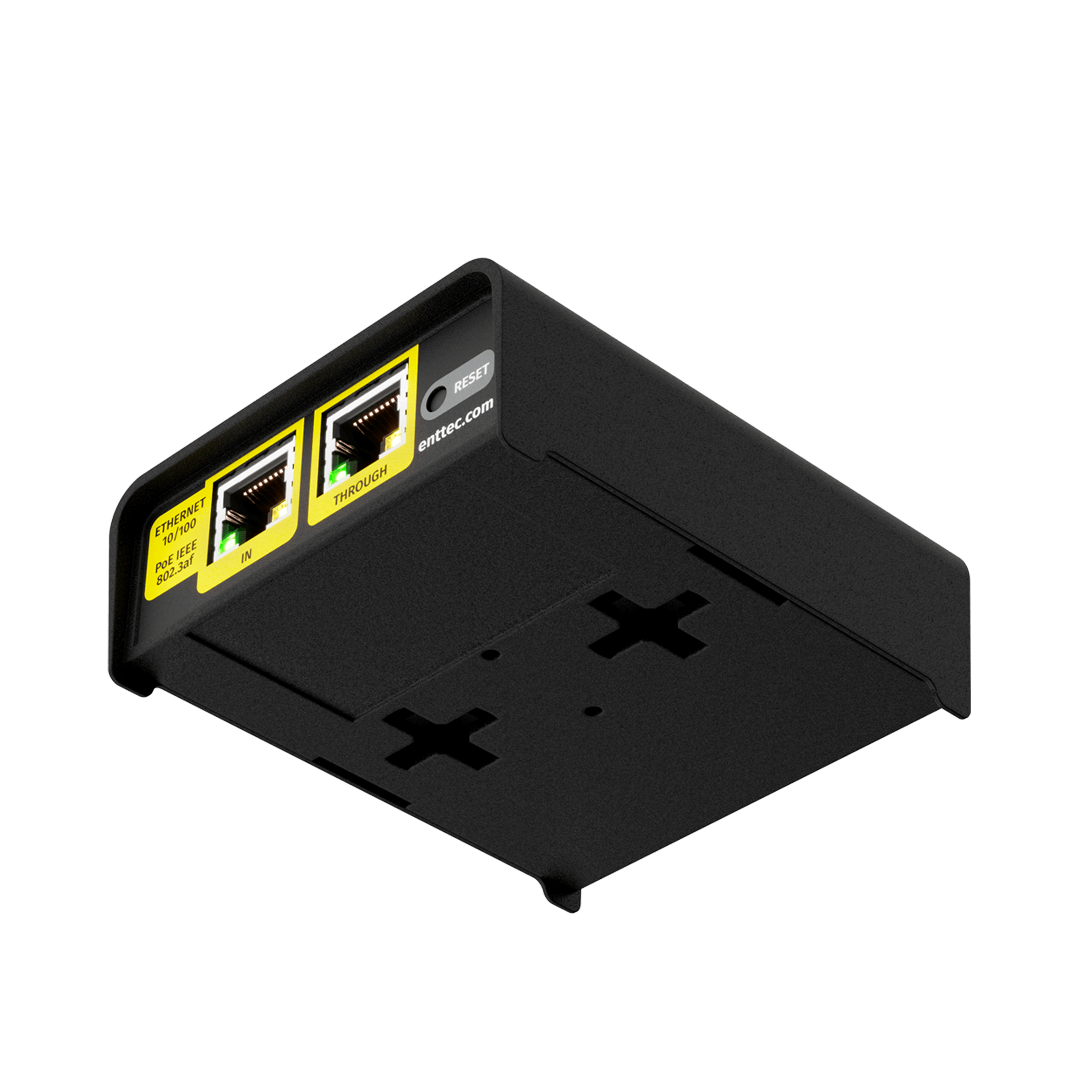

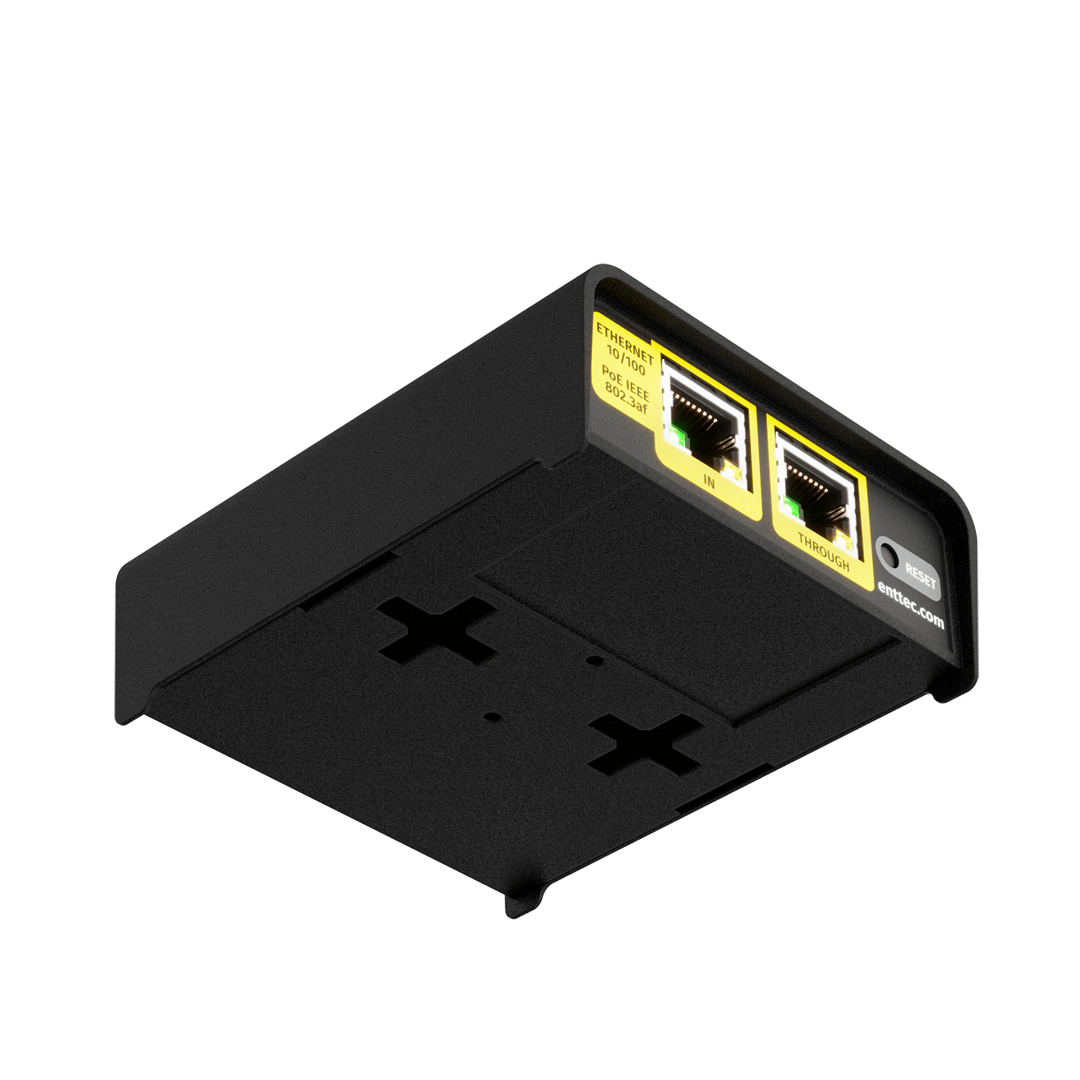

DIN Ethergate Mk2

With 2U bi-directional Ethernet to DMX conversion with Art-RDM, or 4U Overdrive Mode for DMX500K (compatible fixtures only), PoE or flexible 12-24v DC input, the DIN Ethergate Mk2 allows for fast deployment of DMX systems and is compatible with a wide range of devices.

SKU: 71031

新一代以太网到 DMX/RDM 网关

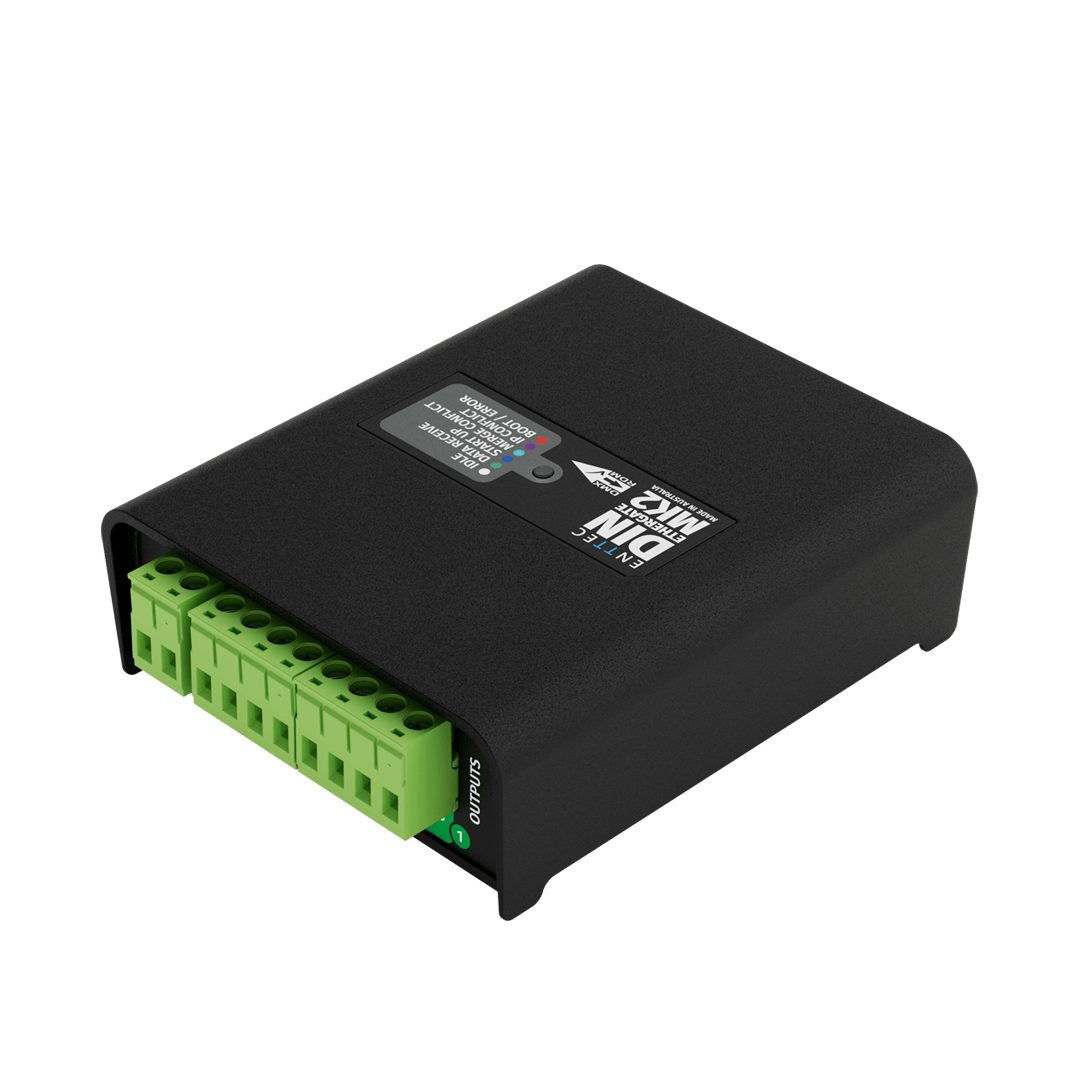

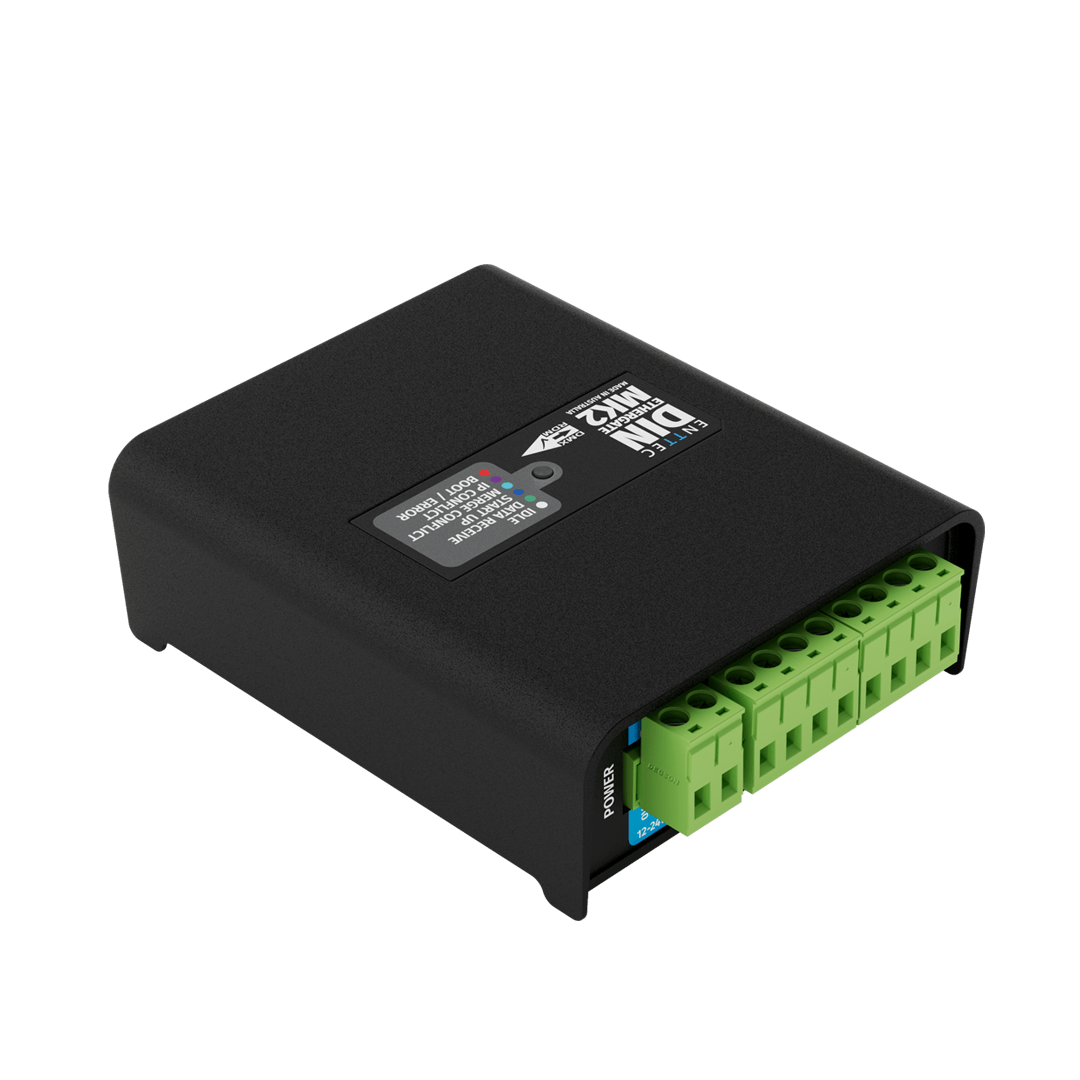

DIN Ethergate Mk2是一款可靠的DMX节点设备,专为建筑、商业或娱乐项目而设计。它支持两个双向DMX到DMX512 – A转换的域,并具备ArtRDM支持功能。在超速模式下,每个端口能够以500Kbps的速率控制多达1024个通道(仅适用于与DMX500K兼容的灯具)。它配有两个以太网端口,其中一个具备以太网供电(PoE)功能,可轻松实现菊花链连接。同时,其配置和固件更新可通过本地主机网络界面进行管理。它采用纤薄的4个DIN模块外壳,提供了灵活的安装选项,并且通过可插拔接线端子实现了便于用户操作的布线方式。

配置是通过本地主机网络界面来进行管理的,这样做既能简化调试和更新操作,又能让网络中的任何一台计算机都可以对 DIN Ethergate Mk2 进行配置。

所有 ENTTEC 以太网硬件均支持 sACN 同步以及 ArtSync,以便在从同一源接收 Art-Net 时,能针对所有输出端口并在整个安装范围内完全同步 Art-Net 数据

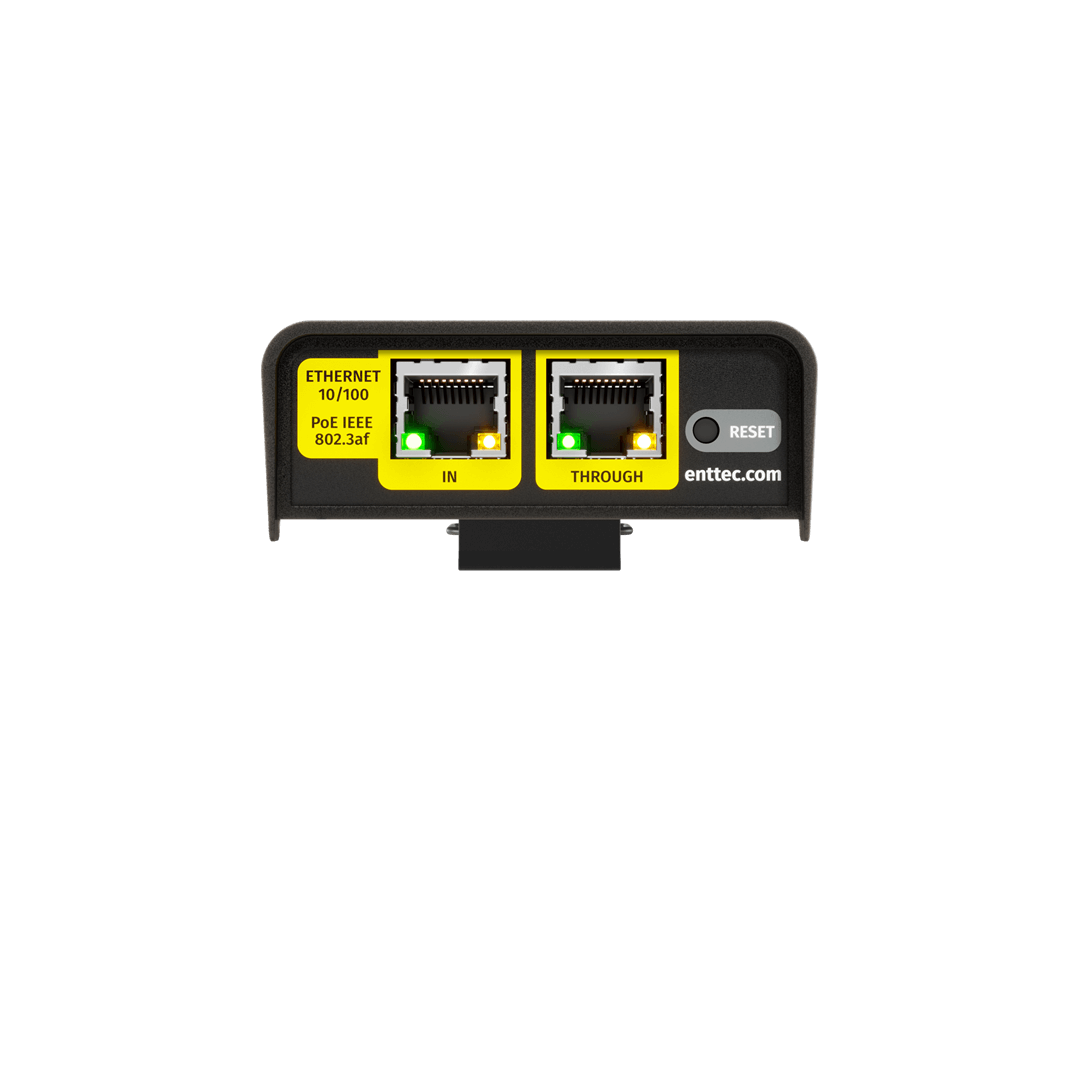

可使用 IEEE 802.3af 以太网供电(PoE)标准或直流 12 至 24 伏输入来为 DIN Ethergate 供电。注意:当进行串联式菊花链连接时,只有第一个设备会接收以太网供电。后续设备各自需要以太网供电注入器才能通过以太网端口获得供电。

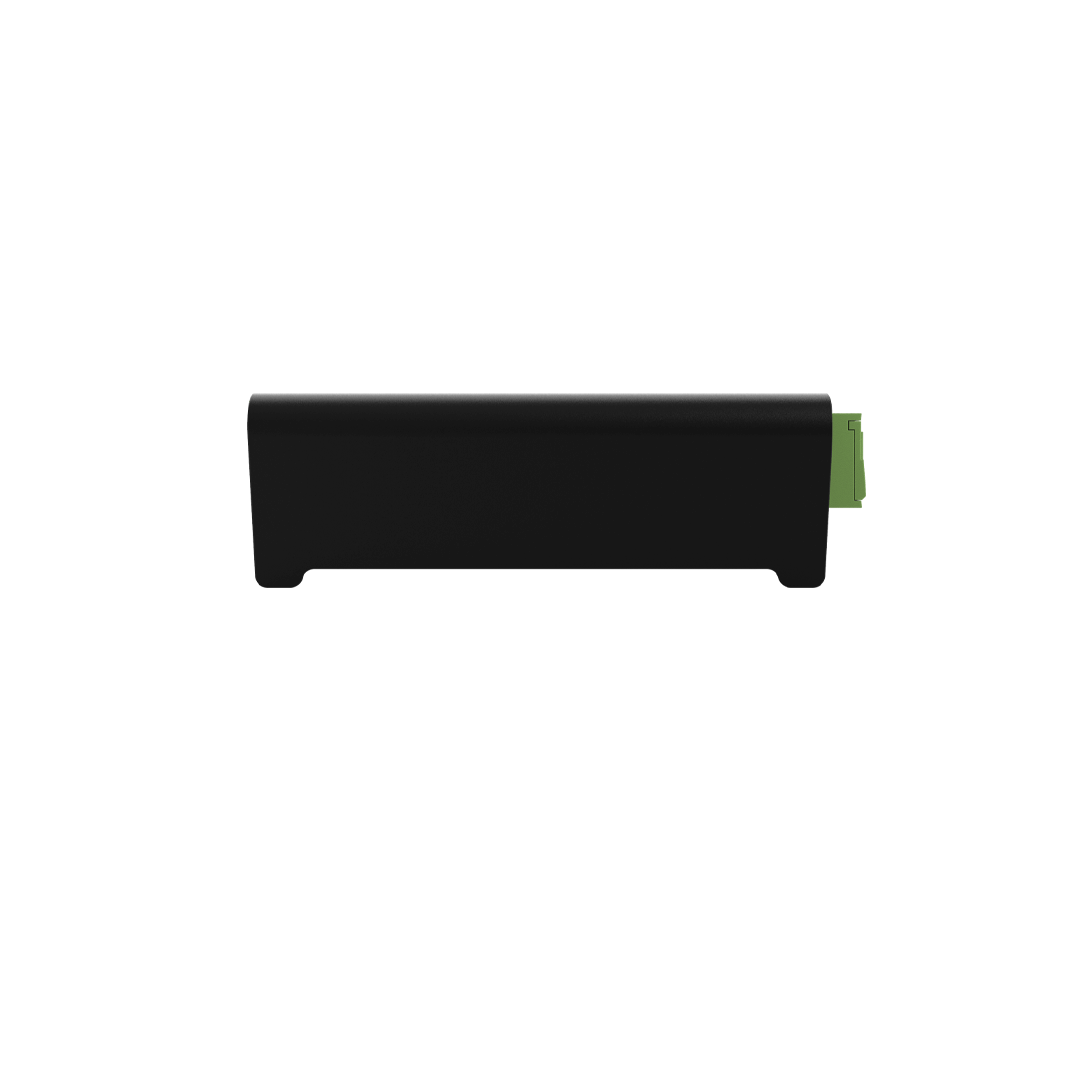

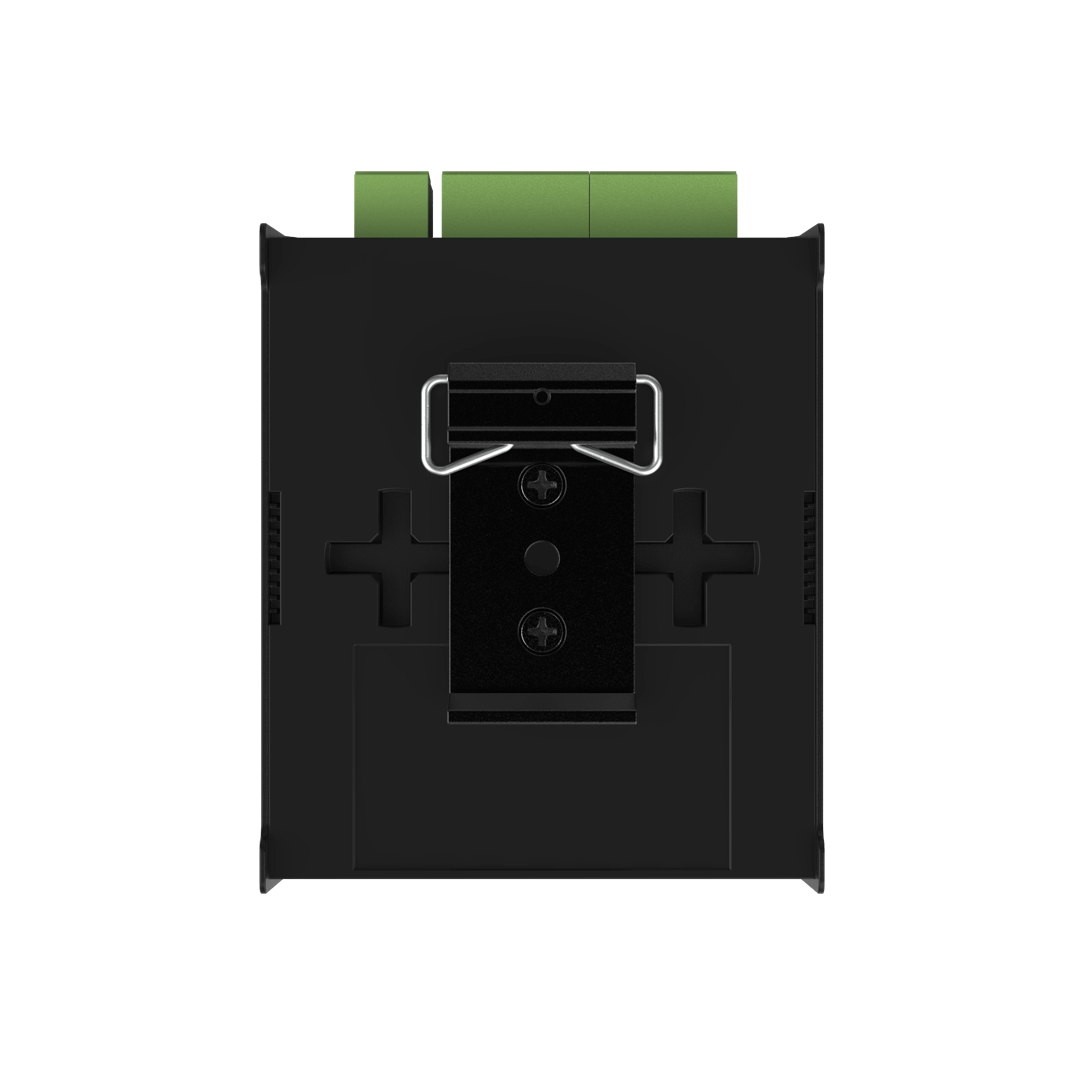

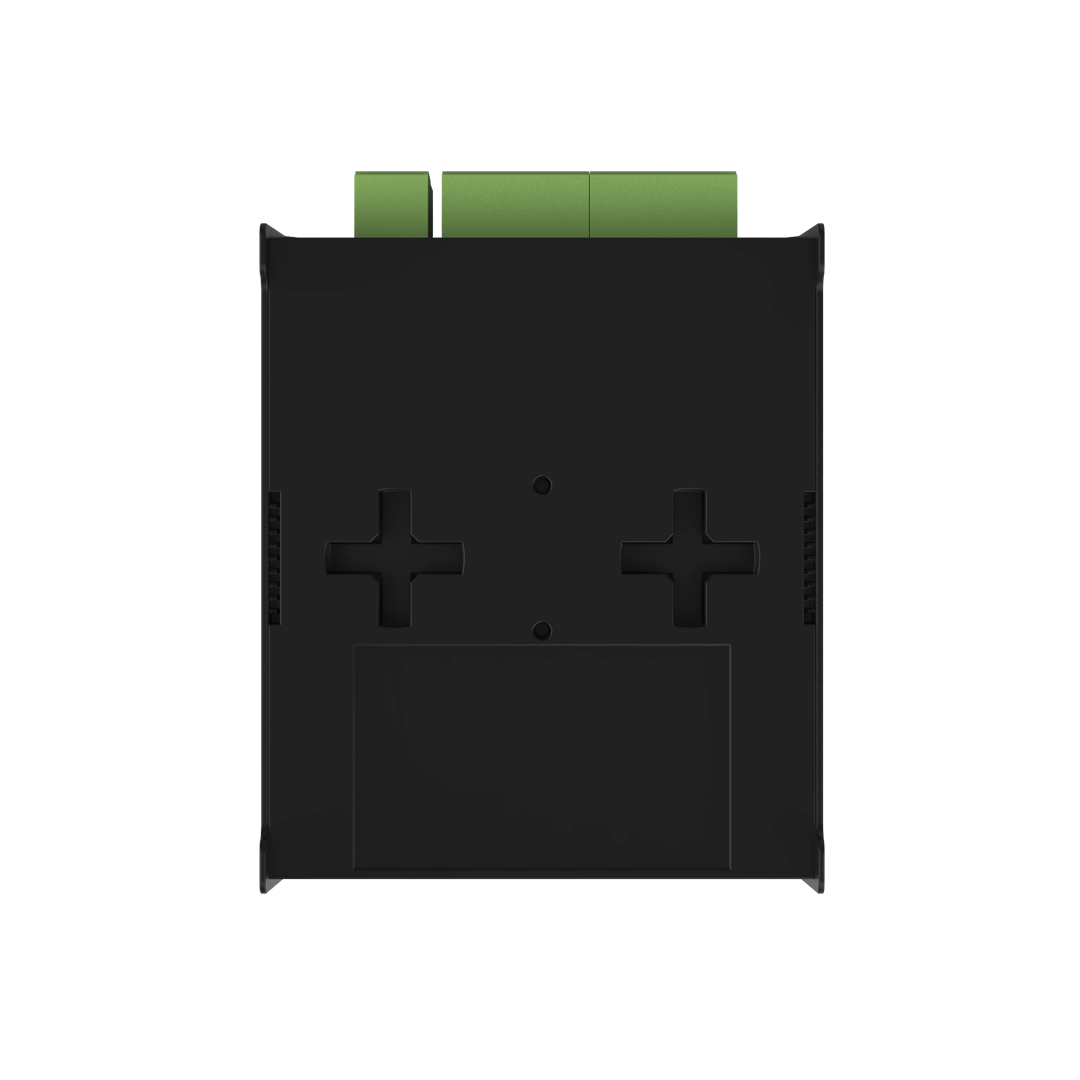

DIN Ethergate MK2采用4个DIN模块的电绝缘外壳,其纤薄的外形带有一个DIN导轨夹,能够将其固定在TS35 DIN导轨上,同时还可以选择以任何方向将该设备安装在墙上。

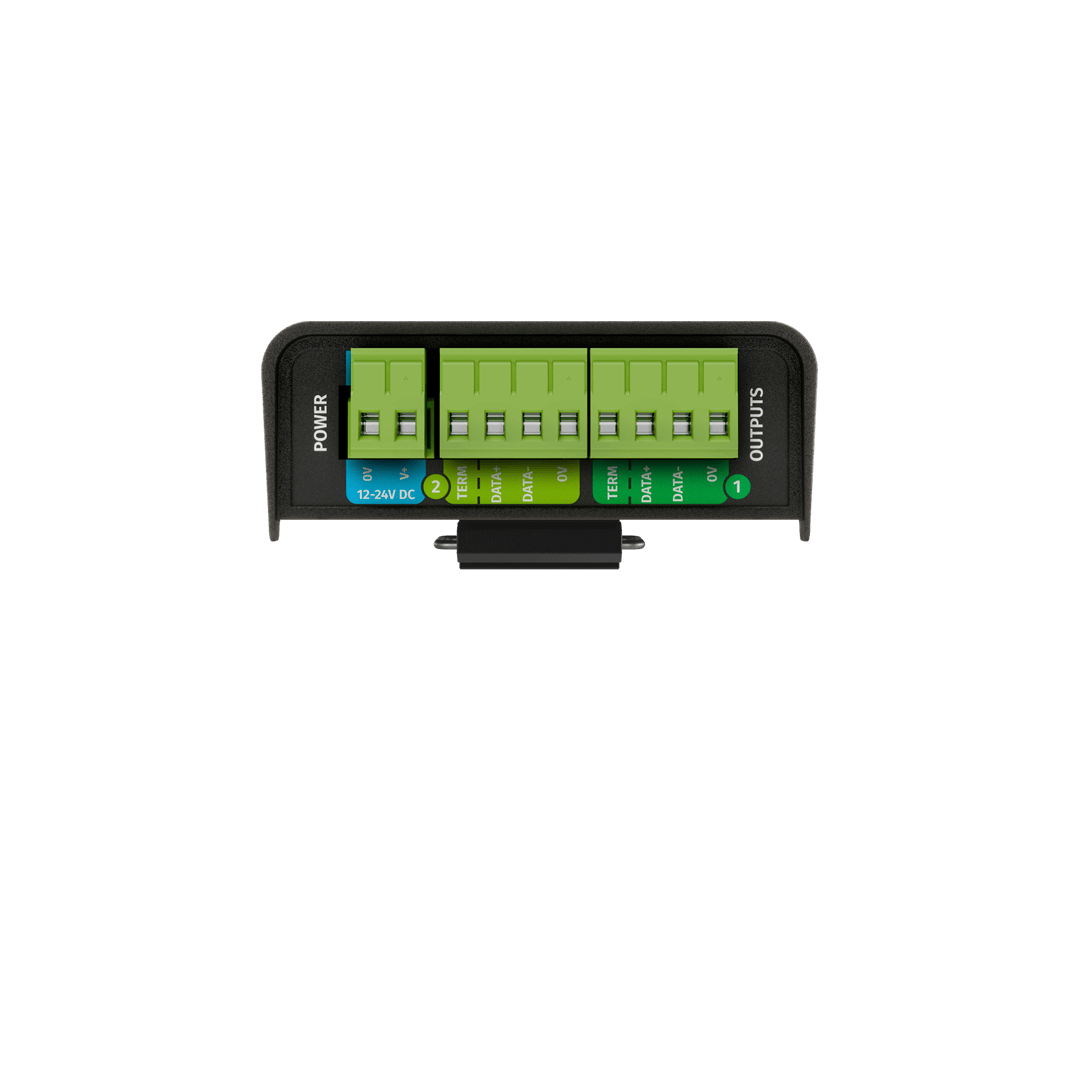

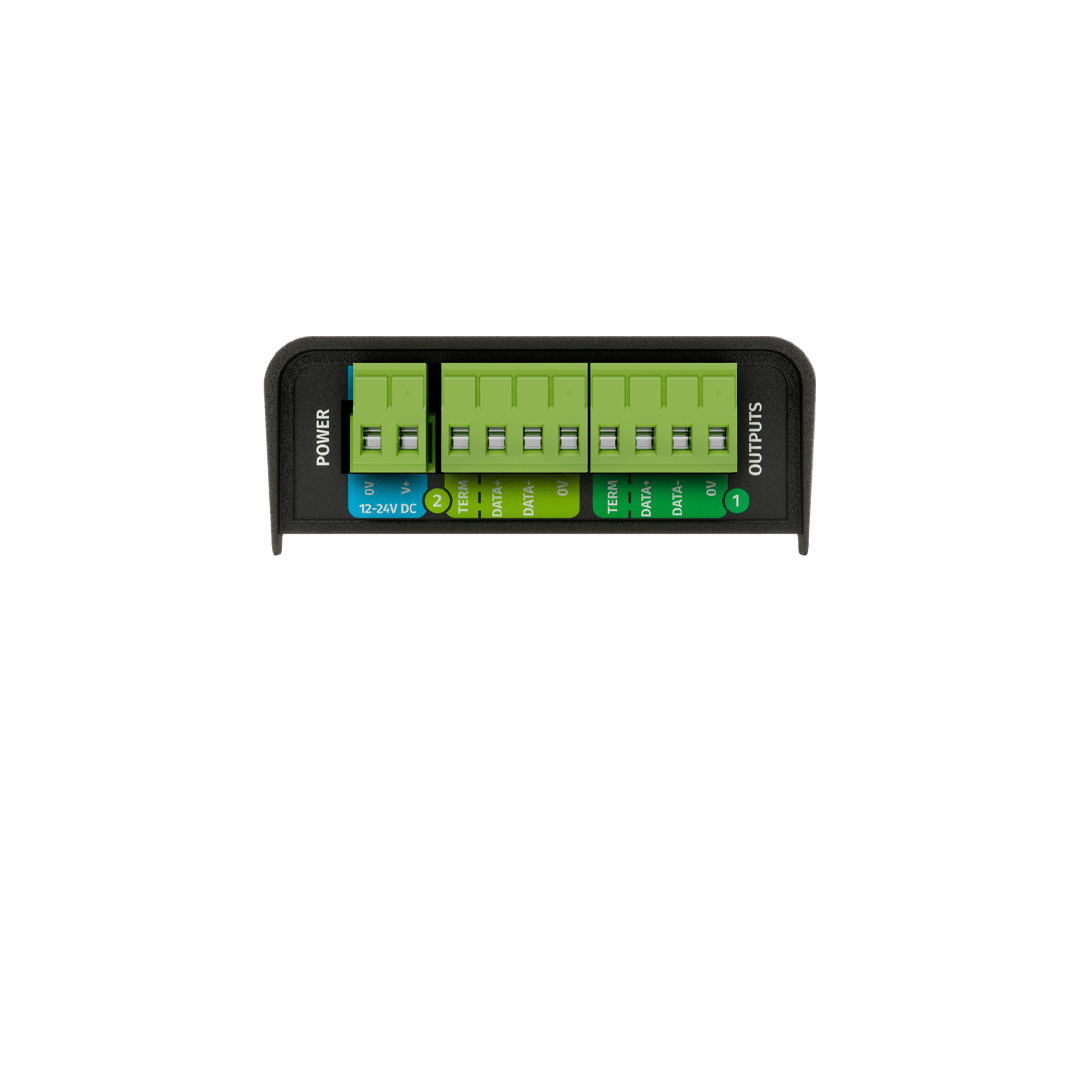

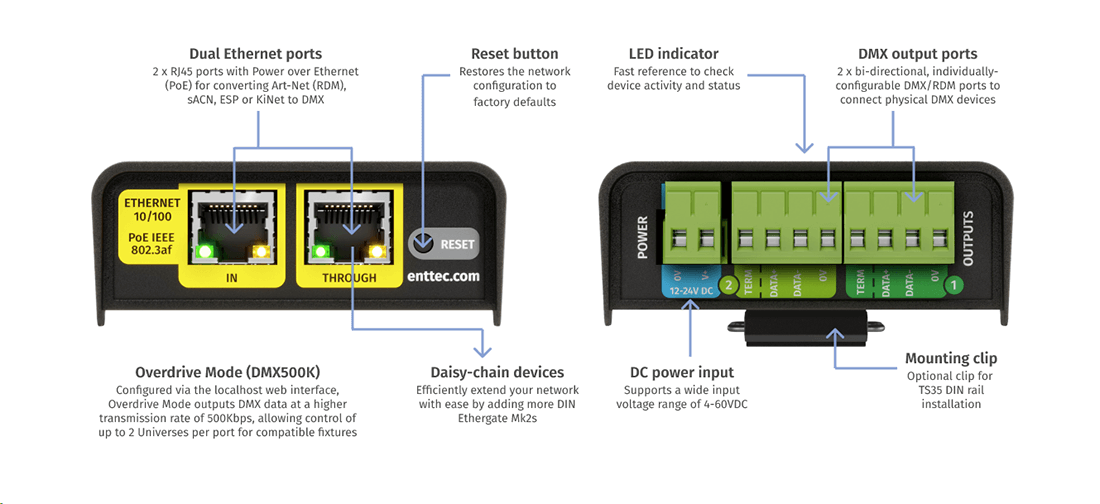

我们的以太网到 DMX 转换器具备诸多便于安装人员使用的特性,其中包括可插拔的终端连接器以及内置的 DMX 终端电阻,以此简化布线操作。此外,网络界面中的 “当前端口缓冲区” 能够让用户从该界面查看实时的 DMX 值,以便对安装过程进行故障排查。设备一经通电,短短几秒内即可投入使用。

以更高的传输速率(500Kbps)输出数据,以便针对与 DMX500K 兼容的灯具,每个端口可控制多达两个域。重要提示:DMX500K 与标准的 DMX512 – A 灯具不兼容,且不符合 ANSI E1.11 – 2024 标准。请勿对不支持的灯具使用超频模式。 ENTTEC恩特可科技的霓虹灯带 DMX Neon Flex 是一种支持超频模式的兼容灯具。

学习如何将你的 DIN Ethergate(设备)连接到 LED 灯带

请注意:本次演示采用的是DIN Ethergate的Mk1版本,但Mk2版本的基本原理与之相同。如果您有任何疑问,请随时与我们联系——我们很乐意提供帮助!

产品说明

资源

DIN Ethergate Mk2 datasheet

DIN Ethergate Mk2 user manual

DIN Ethergate Mk2 user-facing CAD

DIN Ethergate Mk2 hi-res images

DIN Ethergate Mk2 firmware v1.0

DIN Ethergate Mk2 release notes

DIN Ethergate MK1 archive

Get in Touch

咨询有关 DIN Ethergate Mk2 的信息

探索 DIN Ethergate Mk2:与我们的团队取得联系,探讨您的项目需求,我们会在 24 至 48 小时内为您量身定制一套包含报价的解决方案。现在就联系专家吧,或者订阅我们的时事通讯以获取最新的产品更新信息和相关见解。

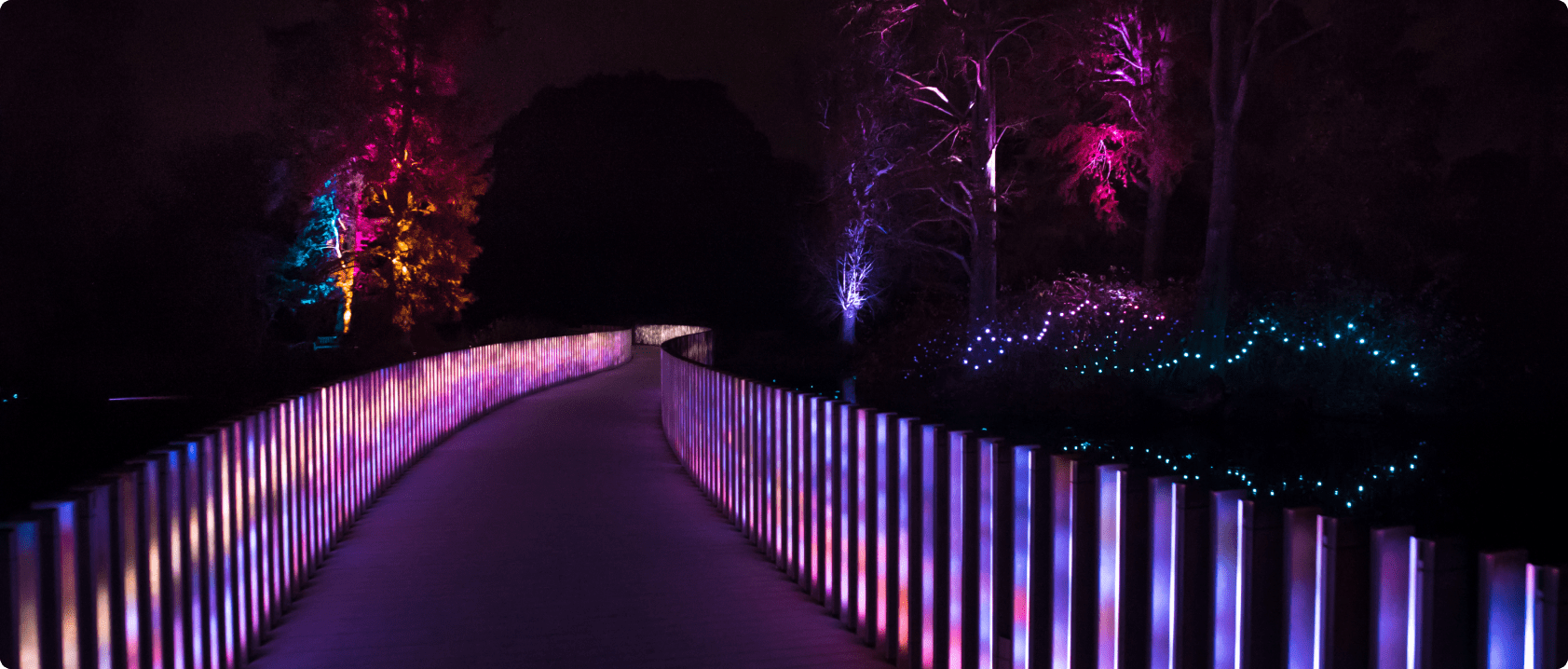

Royal Botanic Gardens, Kew UK
